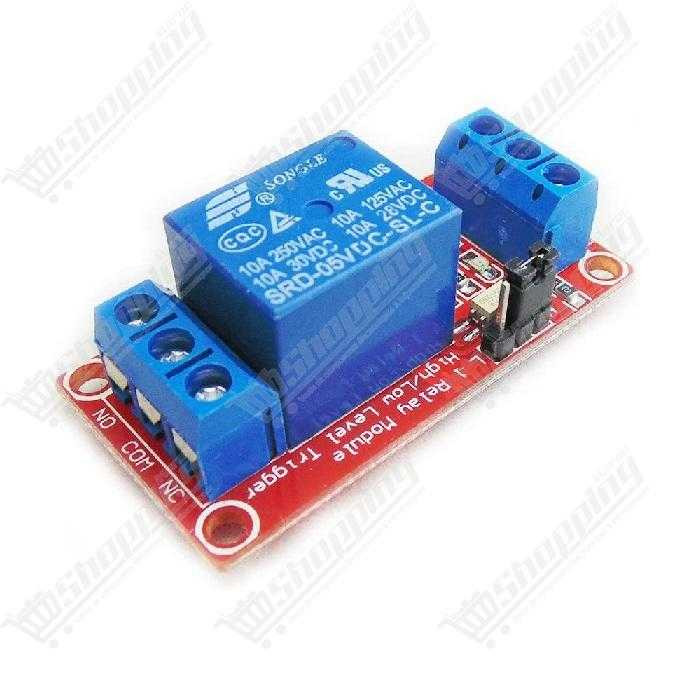

Module Relais 1 Canal 5V avec Optocoupleur
Module relais 5V isolé par optocoupleur pour piloter vos appareils de puissance en toute sécurité avec Arduino.
- Tension d'alimentation : 5V DC
- Isolation galvanique par optocoupleur (EL817/PC817)
- Charge max : 250V AC / 10A - 30V DC / 10A
- Déclenchement configurable : Haut (High) ou Bas (Low)
- Compatible Arduino, Raspberry Pi, ESP8266
Contrôle de Puissance Fiable avec le Module Relais 1 Canal 5V
Le Module Relais 1 Canal 5V avec isolation par optocoupleur est la solution idéale pour interfacer vos microcontrôleurs basse tension avec des appareils de haute puissance. Conçu pour protéger votre Arduino, Raspberry Pi ou ESP8266, ce module utilise un optocoupleur (EL817 ou PC817) pour séparer électriquement le circuit de commande du circuit de puissance. Cela garantit une sécurité maximale contre les retours de courant et les interférences, vous permettant de piloter des lampes, moteurs et électroménagers jusqu'à 250V AC en toute sérénité.
Caractéristiques Techniques et Points Forts
- Isolation Galvanique : L'optocoupleur intégré assure une séparation physique entre la commande et la puissance, protégeant vos cartes de développement sensibles.
- Puissance de Commutation : Supporte des charges élevées jusqu'à 250V AC / 10A et 30V DC / 10A.
- Configuration Flexible : Un cavalier (Jumper) permet de sélectionner facilement le mode de déclenchement sur Niveau Haut (High) ou Niveau Bas (Low).
- Diagnostic Visuel : Équipé de LED témoins pour l'alimentation (Verte/Rouge) et l'état d'activation du relais (Rouge/Verte).

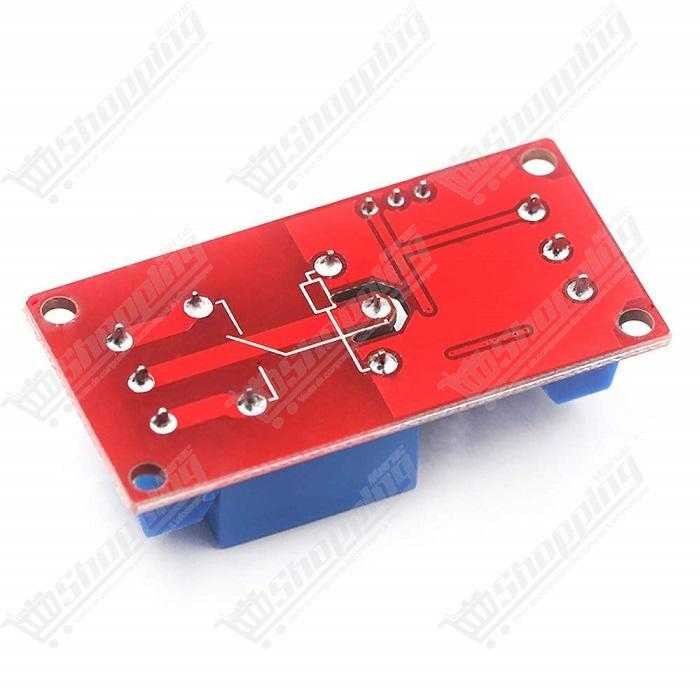

- Sécurité Accrue : Intègre une diode de roue libre pour la protection contre les courants inductifs et des fentes d'isolation sur le PCB.
Applications : De la Domotique à l'Industrie
- Domotique (Smart Home) : Automatisez l'éclairage, les ventilateurs ou les serrures électriques via un système IoT.
- Projets DIY : Interfacez facilement avec Arduino Uno, Nano, Mega ou des systèmes Raspberry Pi.
- Contrôle Industriel : Gérez des actionneurs, des électrovannes ou des moteurs DC grâce à la sortie contact sec (SPDT).
- Isolation de Signaux : Utilisez le mode JD-VCC pour une immunité totale au bruit électromagnétique.
Spécifications Techniques Détaillées
| Paramètre | Valeur |
|---|---|
| Tension d'alimentation (VCC) | 5V DC |
| Courant de déclenchement | 5 mA à 20 mA |
| Sortie Max (AC) | 250V / 10A |
| Sortie Max (DC) | 30V / 10A |
| Temps de réponse | Action < 10ms | Libération < 5ms |
| Durée de vie mécanique | 10 000 000 cycles |
| Dimensions | 50 x 26 x 18,5 mm |
Acheter le Module Relais 1 Canal 5V au Maroc
Réalisez vos projets électroniques sans attendre. Commandez votre Module Relais 1 Canal 5V dès maintenant et profitez d'une livraison rapide partout au Maroc. Composant testé, fiable et proposé à un prix compétitif pour les makers, étudiants et professionnels.
FAQ : Utilisation du Relais 5V Optocouplé
Comment utiliser ce relais avec un Raspberry Pi (3.3V) ?
Le module fonctionne en 5V, mais peut être piloté par du 3.3V. Pour une sécurité totale, retirez le cavalier JD-VCC. Alimentez la broche JD-VCC avec une source 5V externe pour la bobine, et connectez le VCC du connecteur d'entrée au 3.3V de votre Raspberry Pi. Reliez les masses (GND) ensemble.
À quoi sert le cavalier (Jumper) High/Low ?
Il permet de choisir la logique de commande. En position Low, le relais s'active lorsque le signal est à 0V (GND). En position High, il s'active lorsque le signal est à 5V (VCC).
Quelle est la différence entre NO, NC et COM ?
COM (Commun) est la broche centrale. NO (Normalement Ouvert) ne laisse passer le courant que si le relais est activé. NC (Normalement Fermé) laisse passer le courant par défaut et le coupe quand le relais s'active.
Puis-je l'utiliser pour piloter un moteur 220V ?
Oui, le relais supporte jusqu'à 250V AC. Cependant, pour les charges inductives comme les moteurs, il est fortement recommandé d'ajouter un circuit de protection (snubber) en parallèle de la charge pour prolonger la durée de vie des contacts du relais.
