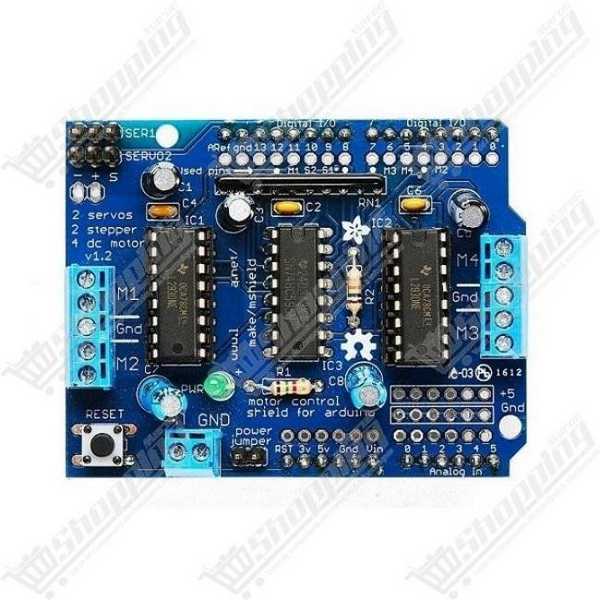

Shield contrôleur de moteurs L293D pour Arduino

Transformez vos Idées en Mouvement avec le Shield Motor Drive L293D

Votre carte Arduino est le cerveau de votre projet, mais a-t-elle les muscles nécessaires ? Le Shield Motor Drive L293D est la solution incontournable pour les passionnés de robotique au Maroc cherchant à donner vie à leurs créations. Conçu comme un véritable "tout-en-un", ce module résout le problème classique du manque de puissance des ports d'entrée/sortie standards. Grâce à son architecture intelligente intégrant deux puces L293D (pont en H), il permet de piloter des charges inductives complexes sans risquer de griller votre microcontrôleur. Que vous souhaitiez construire un rover tout-terrain ou un bras robotisé précis, ce shield transforme une simple carte Arduino en une centrale de commande motrice robuste et polyvalente.

Performance et Architecture Technique du Shield L293D

• Puissance Polyvalente : Capable de gérer une tension moteur allant de 4,5 V à 25 V, ce shield s'adapte à une large gamme de sources d'alimentation, des simples piles aux batteries Li-Po.
• Courant Maîtrisé : Chaque canal délivre un courant continu de 600 mA avec des pics non répétitifs supportés jusqu'à 1,2 A, idéal pour les petits et moyens moteurs de prototypage.
• Économie de Broches : L'intégration ingénieuse du registre à décalage 74HC595 permet de contrôler la direction de tous les moteurs via seulement 4 broches numériques de l'Arduino, libérant ainsi vos ports pour des capteurs supplémentaires.
• Précision PWM : Profitez d'une résolution de vitesse 8 bits (256 niveaux) pour un contrôle fluide et progressif de l'accélération.
• Sécurité Renforcée : Le circuit inclut des diodes de protection contre les retours de force électromotrice (EMF) et un système d'arrêt thermique pour protéger votre investissement en cas de surchauffe.

Applications Concrètes : Que pouvez-vous construire avec cette Extension ?

• Robots Mobiles 4 Roues Motrices : Pilotez jusqu'à 4 moteurs CC bidirectionnels simultanément, permettant la création de voitures robots capables de virages complexes et de demi-tours sur place.
• Mécanismes de Précision : Gérez jusqu'à 2 moteurs pas-à-pas (unipolaires ou bipolaires) avec une gestion fine des micropas pour des projets comme des traceurs CNC ou des scanners 3D DIY.
• Systèmes Pan/Tilt : Utilisez les deux connecteurs dédiés pour servomoteurs 5V afin d'ajouter une "tête" mobile à votre robot pour orienter des capteurs ultrasons ou une caméra, sans sacrifier les moteurs de traction.
• Prototypage Rapide : Grâce aux borniers à vis robustes acceptant des câbles 18-26 AWG, montez et démontez vos circuits rapidement sans fer à souder.

Fiche Technique Détaillée : Shield L293D pour Arduino

Commander le Shield L293D au Maroc

Ne laissez pas la complexité du câblage ralentir vos projets. En commandant votre Shield Motor Drive L293D dès aujourd'hui, vous optez pour la fiabilité et la simplicité d'intégration. Nous assurons une livraison rapide partout au Maroc et garantissons un stock disponible pour expédition immédiate. Profitez de notre prix compétitif pour passer de la théorie à la pratique et donner du mouvement à vos idées électroniques.

FAQ : Solutions et Astuces pour le Shield Moteur L293D

Pourquoi mon Arduino redémarre-t-il dès que les moteurs tournent ?

C'est un problème classique de chute de tension. Les moteurs consomment beaucoup d'énergie au démarrage, ce qui peut "affamer" l'Arduino. La solution est simple : retirez le cavalier (jumper) marqué PWR sur le shield. Ensuite, connectez une alimentation externe (comme une pile 9V ou une batterie Li-ion) directement sur le bornier à vis EXT_PWR. Cela sépare électriquement la puissance des moteurs de la logique de l'Arduino.

Quelle bibliothèque Arduino est nécessaire pour ce shield ?

Contrairement aux drivers plus récents, ce shield nécessite la bibliothèque spécifique "AFMotor" (Adafruit Motor Shield library v1). Vous ne pouvez pas utiliser les commandes `digitalWrite` classiques pour les moteurs CC et pas-à-pas car le shield utilise un registre à décalage (74HCT595) pour économiser les broches. Installez cette librairie via le gestionnaire de l'IDE Arduino.

Puis-je utiliser ce shield avec des moteurs NEMA 17 ?

C'est techniquement possible mais fortement déconseillé. Le driver L293D est limité à 600 mA par phase. La majorité des moteurs NEMA 17 nécessitent entre 1A et 2A. Si vous tentez l'expérience, le shield surchauffera rapidement et risque de griller. Pour des moteurs NEMA 17, orientez-vous plutôt vers des drivers comme le A4988 ou le DRV8825.

Quelles broches de l'Arduino sont monopolisées par le shield ?

Le shield est assez gourmand en ressources numériques. Il utilise les broches D3, D5, D6 et D11 pour le PWM (vitesse) et les broches D4, D7, D8 et D12 pour la direction via le registre à décalage. Les servos utilisent D9 et D10. En résumé, seules les broches analogiques (A0-A5) et les broches numériques D2 et D13 restent libres pour vos capteurs.

Pourquoi mes moteurs manquent-ils de "peps" comparé à un branchement direct ?

Le L293D est une technologie ancienne (bipolaire) qui induit une chute de tension interne de 1,5V à 2V. Si vous alimentez votre shield en 6V, vos moteurs ne recevront que 4V environ. Pensez toujours à fournir une tension d'alimentation légèrement supérieure à la tension nominale de vos moteurs pour compenser cette perte.
