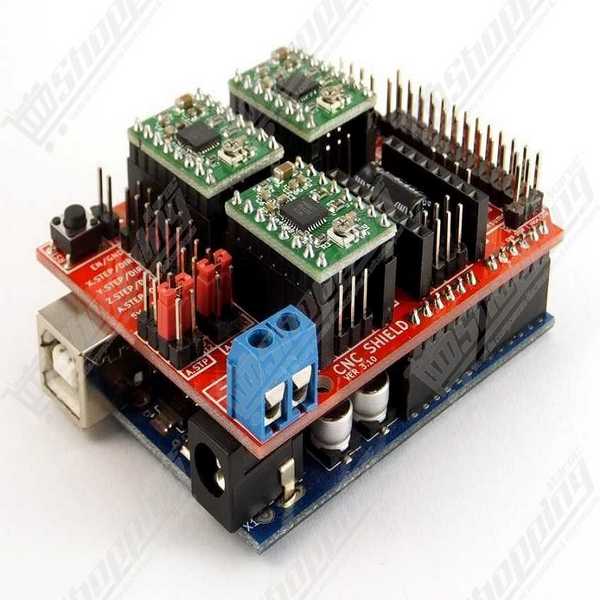

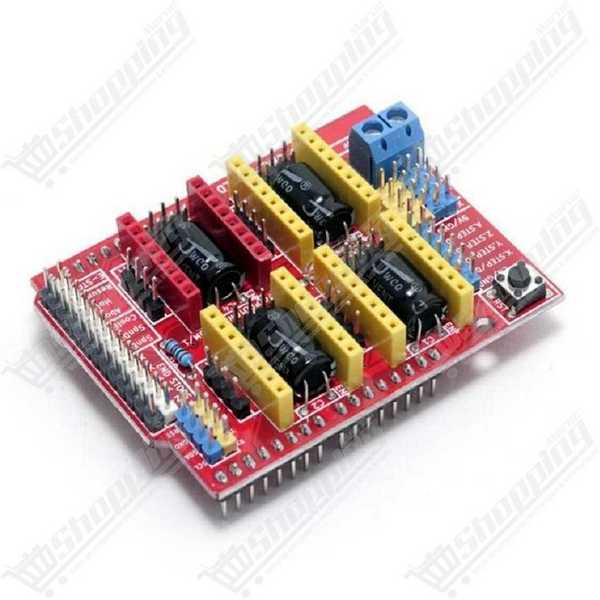

CNC Shield V3 - Carte d'extension pour drivers de moteur pas à pas A4988

Transformez votre Arduino Uno en Usine Miniature avec le CNC Shield V3.0

Vous avez l'ambition de construire votre propre machine mais le câblage vous effraie ? Le CNC Shield V3.0 est la solution d'ingénierie ultime pour passer du code à la réalité physique. Conçue spécifiquement pour s'emboîter parfaitement sur un Arduino Uno R3, cette carte d'extension élimine le besoin de soudures complexes et de câblages désordonnés.

Que vous cherchiez à piloter une machine de gravure laser, une imprimante 3D ou une mini-fraiseuse numérique, ce shield agit comme le cerveau musculaire de votre projet. Grâce à sa compatibilité native avec le micrologiciel GRBL, il offre une interface robuste et précise pour contrôler jusqu'à quatre moteurs pas-à-pas, transformant votre microcontrôleur standard en un contrôleur CNC industriel compact.

Performance et Précision du Pilote CNC Shield V3.0

• Gestion 4 Axes : Contrôle total sur les axes X, Y, Z et un axe A clonable (pour doubler la puissance sur un axe ou ajouter un 4ème axe rotatif).
• Compatibilité Drivers Étendue : Accepte les pilotes de moteurs populaires A4988 et DRV8825 pour une flexibilité maximale.
• Puissance Modulable : Supporte une tension d'alimentation motrice de 12V à 36V DC, permettant d'adapter le couple selon vos besoins.
• Précision Chirurgicale : Intègre des cavaliers pour configurer le micro-stepping (jusqu'à 1/16 de pas avec A4988 ou 1/32 avec DRV8825) pour des mouvements ultra-fluides.
• Protection Intelligente : Conception optimisée pour la sécurité avec support des fusibles et gestion de l'arrêt d'urgence (E-Stop).

Pourquoi intégrer ce Shield dans vos Projets Mécatroniques ?

• Installation Plug & Play : Se fiche directement sur l'Arduino sans aucun fil volant, économisant des heures de montage.
• Polyvalence Totale : Idéal pour créer des traceurs (plotters), des bras robotiques ou moderniser une vieille CNC.
• Connectivité Riche : Dispose de ports dédiés pour 6 fins de course (Endstops), le contrôle de la broche (Spindle) et l'activation du liquide de refroidissement.
• Autonomie Énergétique : Les borniers à vis robustes séparent l'alimentation de puissance des moteurs de la logique 5V de l'Arduino.

Fiche Technique Détaillée : CNC Shield V3.0

Commander votre CNC Shield V3.0 au Maroc

Ne laissez pas la complexité électronique freiner votre créativité. Commandez dès aujourd'hui votre Carte d'extension CNC Shield V3.0 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et un produit disponible immédiatement en stock pour lancer vos projets de robotique et d'automatisation sans attendre.

Questions Fréquentes sur l'Installation et le Dépannage

Est-ce que le CNC Shield V3 alimente directement la carte Arduino Uno ?

Non, c'est une distinction cruciale. Le shield ne transfère pas la puissance à l'Arduino. Vous devez alimenter l'Arduino séparément via son port USB ou sa prise Jack. Le shield reçoit sa propre alimentation de puissance (12-36V) via ses borniers à vis spécifiquement pour les moteurs.

Dans quel sens faut-il installer les drivers A4988 sur le shield ?

L'orientation est critique pour ne pas griller vos composants. Le potentiomètre de réglage du driver A4988 doit généralement être orienté vers le bas de la carte (à l'opposé des broches de commande). Assurez-vous toujours que la broche "ENABLE" du driver s'aligne avec l'indication "EN" sur le shield.

Pourquoi mes moteurs vibrent ou grognent sans tourner correctement ?

Ce symptôme indique souvent un mauvais câblage des paires de bobines ou un courant mal ajusté. Vérifiez la continuité des phases de votre moteur pas-à-pas avec un multimètre. Ensuite, ajustez la tension de référence (Vref) via le petit potentiomètre du driver pour fournir le couple adéquat.

Quelle est la tension maximale recommandée pour utiliser des drivers A4988 ?

Même si le CNC Shield V3 accepte jusqu'à 36V, les drivers A4988 ont une limite de sécurité à 35V. Pour une fiabilité optimale et pour protéger vos condensateurs des pics de tension, nous recommandons fortement une alimentation de 24V maximum.

Comment configurer le micro-stepping (pas fractionnaires) sur cette carte ?

La précision se règle matériellement. Des cavaliers (jumpers) doivent être placés sur les broches situées sous chaque emplacement de driver. Pour un module A4988, insérer les 3 cavaliers active la résolution maximale de 1/16 de pas.

Mes moteurs ne répondent pas du tout, même sous tension. Que faire ?

Le coupable est souvent la broche d'activation. Le micrologiciel GRBL utilise par défaut la broche D8 de l'Arduino pour le signal "Enable". Si vous codez vous-même, assurez-vous de configurer la broche 8 en SORTIE et de la mettre à l'état BAS (LOW) pour déverrouiller les moteurs.
