Carte de Contrôle RAMPS 1.4 pour Imprimante 3D RepRap et CNC avec Drivers A4988
Shield de contrôle complet RAMPS 1.4 avec drivers A4988 pour piloter vos imprimantes 3D et machines CNC.
- Compatibilité native Arduino Mega 2560
- 5 emplacements pour drivers A4988 inclus
- Gestion de 3 thermistances et sorties MOSFET
- Fusibles de protection 5A et 11A intégrés
- Supporte jusqu'à 1/16 de micro-pas
Transformez votre Arduino Mega en Contrôleur 3D avec le Shield RAMPS 1.4

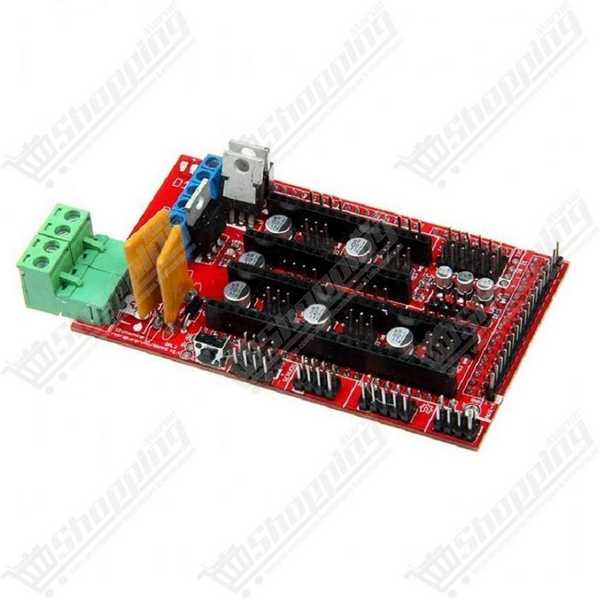

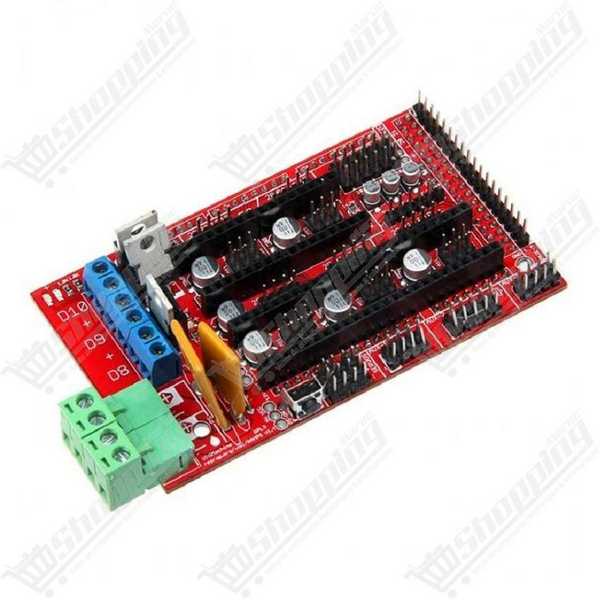

Le Shield RAMPS 1.4 (RepRap Arduino Mega Pololu Shield) est l'interface indispensable pour transformer une carte Arduino Mega 2560 en un puissant contrôleur pour imprimante 3D ou machine CNC. Conçu pour la communauté RepRap, ce shield centralise toute l'électronique nécessaire : gestion des moteurs, contrôle de la chauffe et lecture des capteurs. C'est la solution modulaire par excellence pour donner vie à vos projets de fabrication numérique.
Précision et Puissance : Le Couple RAMPS 1.4 et Drivers A4988
- Architecture Sécurisée : La carte intègre des fusibles PTC réarmables de 5A (pour l'électronique et les extrudeurs) et de 11A (dédié au plateau chauffant) pour protéger votre installation contre les surintensités.
- Micro-stepping Avancé : Les drivers A4988 fournis permettent une résolution allant jusqu'à 1/16 de pas, assurant des impressions 3D fluides et des mouvements précis.

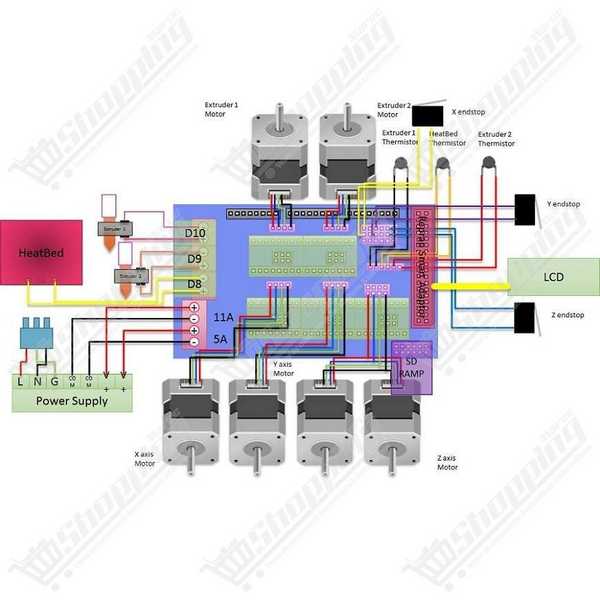

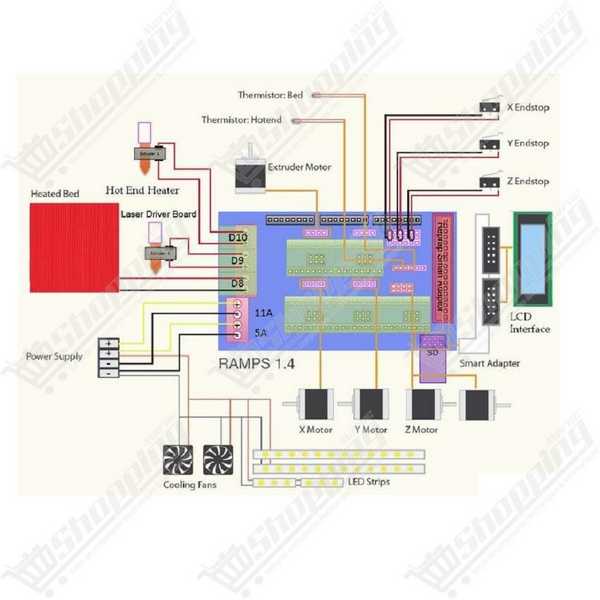

- Contrôle Complet : Avec 3 sorties MOSFET, pilotez simultanément le lit chauffant, l'extrudeur et un ventilateur. La carte gère également 3 thermistances pour un suivi thermique rigoureux.
- Puissance Moteur : Les drivers A4988 supportent une tension moteur de 8V à 35V et jusqu'à 2A par phase (avec refroidissement), idéal pour les moteurs bipolaires standards.
Pourquoi choisir ce kit RAMPS 1.4 ?
- Modularité Totale : Les 5 emplacements pour drivers (X, Y, Z, E0, E1) permettent un remplacement facile en cas de panne. L'axe Z dispose d'un double connecteur pour brancher deux moteurs en parallèle.
- Extensions Possibles : La carte est prête pour l'ajout d'un écran LCD (Smart Controller), d'un module Bluetooth, d'une carte SD, ou de servomoteurs pour l'auto-nivellement.
- Polyvalence : Idéal pour les imprimantes type Prusa i3, Delta, ou pour concevoir une petite fraiseuse CNC en utilisant les axes X, Y et Z.
Fiche Technique : RAMPS 1.4 + A4988
| Caractéristique | Détails |
|---|---|
| Compatibilité | Arduino Mega 2560 |
| Alimentation | 12V DC (Double bornier 5A / 11A) |
| Drivers Moteurs | 5 slots (X, Y, Z, E0, E1) - Type A4988 |
| Résolution Pas | Réglable : Pas complet à 1/16 micro-pas |
| Sorties Puissance | 3 MOSFETs (D8 Lit, D9 Fan/E1, D10 E0) |
| Entrées Capteurs | 6 Endstops (Min/Max) + 3 Thermistances |
| Protection | Fusibles PTC 5A et 11A |
FAQ : Installation du Shield RAMPS 1.4
Quelle alimentation utiliser ?
La carte s'alimente en 12V standard. Le bornier vert possède deux entrées : une pour le circuit 5A (moteurs/logique) et une pour le circuit 11A (lit chauffant).
Comment configurer les micro-pas (Micro-stepping) ?
Sous chaque driver A4988, il y a 3 cavaliers (jumpers). Pour obtenir la résolution maximale de 1/16 de pas, installez les 3 cavaliers (High-High-High) avant d'insérer le driver.
Attention au sens de montage des drivers A4988 !
Une inversion est fatale pour le driver et la carte. Assurez-vous d'aligner la broche GND du driver avec la broche GND du shield, ou le potentiomètre à l'opposé de l'entrée d'alimentation 12V.
