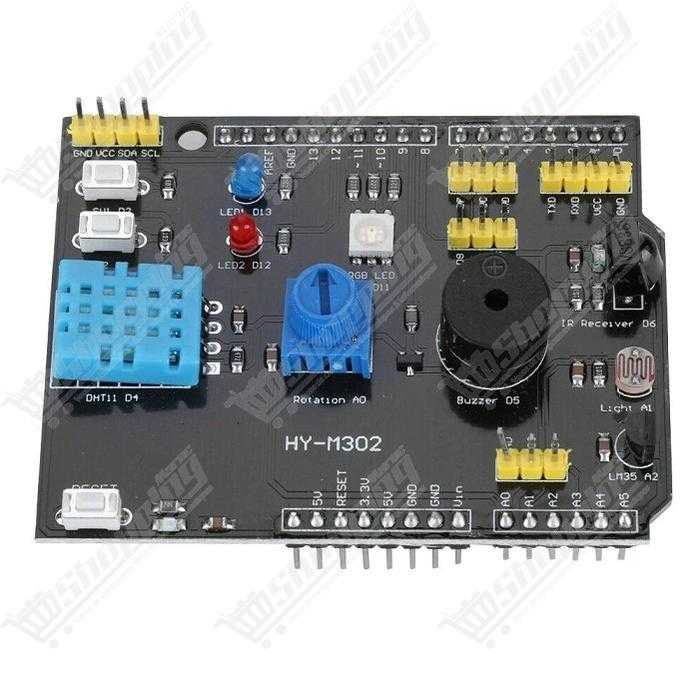

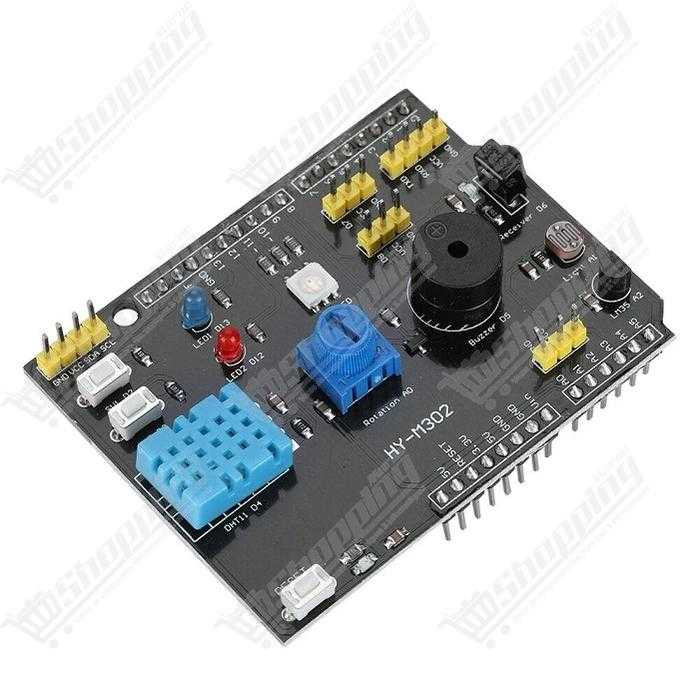

Shield d'extension multifonction 9 en 1 pour Arduino UNO avec DHT11 et LM35
Shield d'apprentissage 9 en 1 pour Arduino intégrant capteurs et actionneurs sans câblage ni soudure.
- Compatibilité : Arduino Uno R3, Mega 2560, Leonardo
- Capteurs : DHT11, LM35, LDR, Récepteur IR
- Interface : LED RGB, Buzzer, Boutons, Potentiomètre
- Extension : Ports I2C, Série et broches libres
- Tension : 5V DC via la carte Arduino
Optimisez votre Apprentissage avec le Shield Multifonction Expansion 9 en 1
Vous débutez avec Arduino et vous perdez plus de temps à démêler des fils sur une platine d'essai qu'à écrire votre code ? Le Shield Multifonction Expansion 9 en 1 est la réponse définitive à ce chaos. Imaginez un laboratoire complet qui s'empile directement sur votre carte Arduino Uno R3 ou Mega 2560, éliminant instantanément les risques de faux contacts et de câblage hasardeux. Conçu spécifiquement pour l'éducation et le prototypage rapide, ce module regroupe les capteurs et actionneurs les plus essentiels sur un seul circuit imprimé robuste. C'est l'outil indispensable pour passer de la théorie à la pratique en quelques secondes, que vous soyez étudiant, ingénieur ou maker passionné au Maroc.
Architecture et Puissance du Shield Expansion 9 en 1 DHT11 LM35
- Double Mesure Climatique : Intègre un capteur numérique DHT11 (sur la broche D4) pour l'humidité et un capteur analogique de précision LM35 (sur A2) pour la température, offrant une polyvalence totale pour vos stations météo.
- Interface Utilisateur Complète : Interagissez avec vos programmes grâce à deux boutons poussoirs (broches D2 et D3) et visualisez les résultats via une LED RGB dynamique (broches D9, D10, D11) ou les deux LEDs de statut dédiées.
- Entrées/Sorties Analogiques et Numériques : Comprend un potentiomètre rotatif (A0) pour simuler des variables analogiques, une photo-résistance LDR (A1) pour la détection de lumière, et un buzzer passif (D5) pour le feedback sonore.
- Communication et Contrôle : Doté d'un récepteur Infrarouge (D6) pour transformer votre Arduino en système télécommandé, sans oublier le bouton Reset matériel accessible.
- Sécurité et Extension : Les connecteurs sont surélevés pour éviter tout court-circuit avec le port USB de l'Arduino. De plus, les interfaces I2C (A4/A5) et Série TTL restent accessibles pour ajouter encore plus de modules.
Pourquoi choisir ce Shield Multifonction pour vos Projets ?
- Zéro Soudure, Zéro Câble : Oubliez les breadboards. Branchez le shield et commencez à coder immédiatement. Idéal pour les salles de classe et les ateliers STEM.
- Prototypage Domotique Express : Créez facilement un système qui allume une lumière (LED) lorsque la luminosité baisse (LDR) ou qui active une alarme (Buzzer) si la température dépasse un seuil (LM35).
- Débogage Facilité : Utilisez les LEDs et le potentiomètre pour tester la logique de vos codes complexes avant de les déployer sur des systèmes finaux plus coûteux.
- Compatibilité Étendue : Fonctionne nativement avec les bibliothèques standards Arduino, facilitant l'accès à des milliers d'exemples de code en ligne.
Fiche Technique Détaillée : Shield 9 en 1 DHT11 LM35
| Caractéristique | Spécification |
|---|---|
| Tension de fonctionnement | 5V DC (via Arduino) |
| Compatibilité Carte | Arduino Uno R3, Mega 2560, Leonardo |
| Pinout Capteurs Analogiques | Potentiomètre (A0), LDR (A1), LM35 (A2) |
| Pinout Capteurs Numériques | DHT11 (D4), Récepteur IR (D6) |
| Pinout Actionneurs | Boutons (D2, D3), Buzzer (D5), LED RGB (D9-D11) |
| Ports d'Extension Libres | I2C (A4/A5), Série (TX/RX), Digital (D7, D8) |

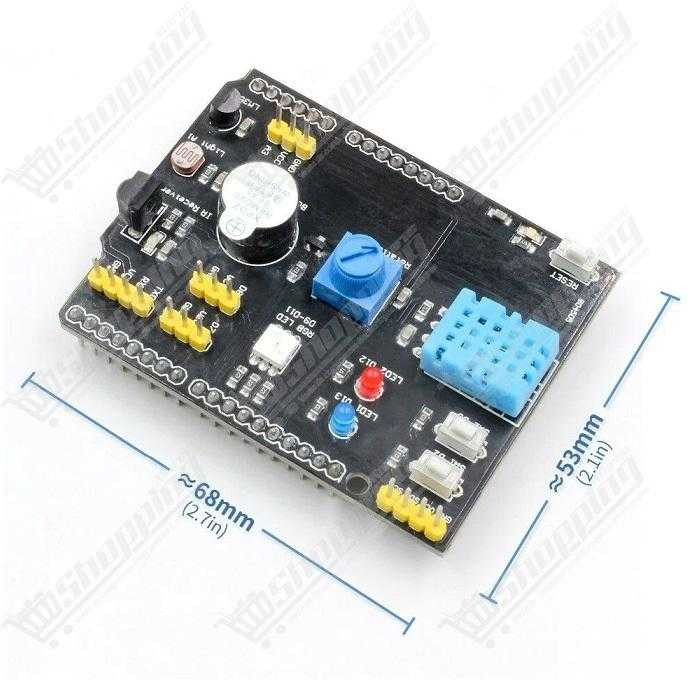

| Dimensions | Format Standard Shield UNO |
Commander le Shield Multifonction Expansion 9 en 1 au Maroc
Ne laissez pas la complexité matérielle freiner votre créativité logicielle. Commandez dès maintenant votre Shield Multifonction Expansion 9 en 1 et transformez votre façon d'apprendre l'électronique. Nous assurons une livraison rapide partout au Maroc et garantissons un prix compétitif pour ce composant éducatif incontournable. Stock disponible immédiatement pour un envoi prioritaire.
Questions Fréquentes sur le Shield Arduino Multifonction
Le shield possède un câblage interne fixe. Voici les définitions à mettre dans votre code : DHT11 sur D4, IR sur D6, Buzzer sur D5, Boutons sur D2/D3, LED RGB sur D9/D10/D11. Pour l'analogique : Potentiomètre sur A0, LDR sur A1 et LM35 sur A2.
Q : Mon capteur DHT11 affiche "NaN" ou "0", que faire ?C'est un problème logiciel courant. Assurez-vous d'avoir installé la bibliothèque "DHT sensor library" ainsi que "Adafruit Unified Sensor". Dans votre code, vérifiez que vous avez bien sélectionné le type #define DHTTYPE DHT11 (et non DHT22) et la broche 4.
Le LM35 est un capteur purement analogique (A2) très réactif pour la température seule, nécessitant une conversion mathématique simple. Le DHT11 est un capteur numérique (D4) qui mesure à la fois la température et l'humidité, mais nécessite une bibliothèque pour décoder le signal.
Q : Puis-je ajouter d'autres capteurs sur ce shield ?Absolument. Bien que dense, le shield laisse libre l'interface I2C (SDA/SCL), le port Série et les broches numériques D7 et D8. Des connecteurs sont prévus sur la carte pour y brancher des modules externes.
Q : Y a-t-il un risque de court-circuit avec l'USB de l'Arduino ?Non, ce modèle révisé dispose de connecteurs ("headers") suffisamment longs pour surélever le shield, empêchant tout contact métallique entre le dessous du circuit imprimé et le port USB de l'Arduino UNO.
