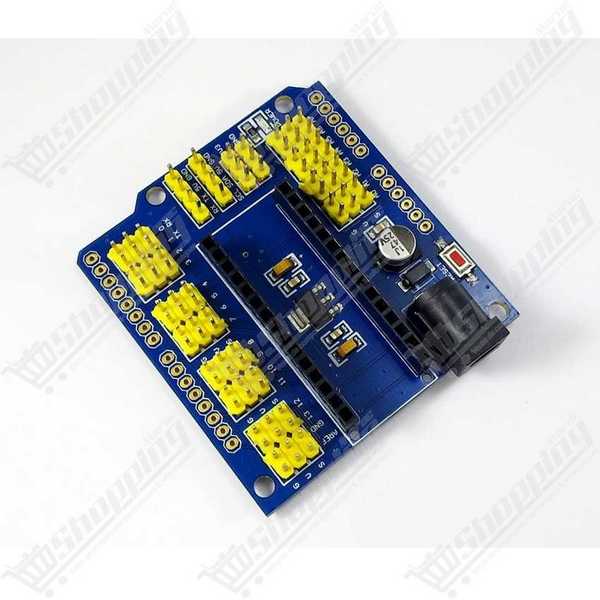

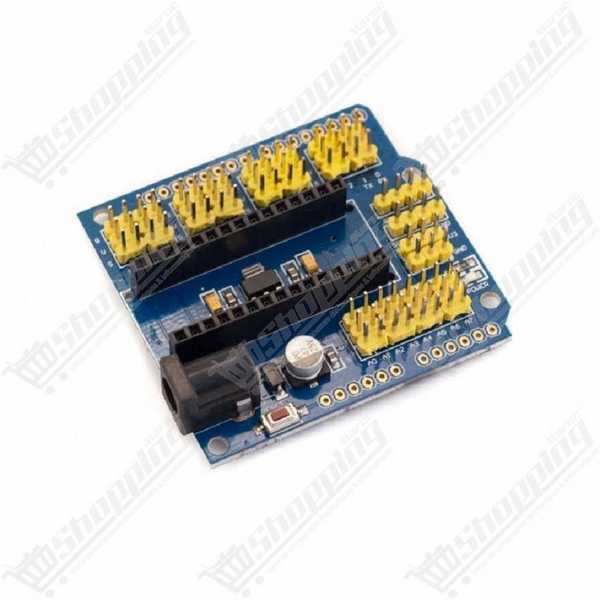

Shield d'extension E/S pour Arduino Nano V3.0

Simplifiez votre Prototypage avec le Shield d'extension E/S pour Arduino Nano 3.0

Fini le cauchemar des câblages instables sur breadboard et des connexions "spaghetti" impossibles à déboguer. Vous avez besoin de fiabilité pour vos projets ? Ce Shield d'extension (IO Shield V3.0) est la solution ultime pour transformer votre minuscule Arduino Nano en une centrale de commande robuste et structurée. Conçu spécifiquement pour faciliter l'intégration de capteurs et de servomoteurs, il offre une interface propre où chaque broche dispose de sa propre ligne d'alimentation. C'est l'accessoire indispensable pour passer du bricolage amateur à un montage électronique propre et fonctionnel.

Architecture Technique et Puissance du Shield Nano V3.0

• Interface "3-Pin" Intelligente : Chaque broche d'E/S est doublée avec une sortie VCC et GND (format SVG), permettant le branchement direct de capteurs et servos sans platine d'essai.
• Alimentation Autonome : Doté d'un connecteur DC Jack 2.1mm acceptant une tension de 7V à 12V, libérant votre port USB des charges lourdes.
• Régulation Embarquée : Intègre un régulateur de tension AMS1117 robuste, fournissant un courant stable (jusqu'à 1A) pour vos périphériques 5V et 3.3V.
• Connectivité Étendue : Accès direct et dédié aux interfaces I2C (SDA/SCL) et UART (Rx/Tx) pour une communication fluide avec des modules LCD ou Bluetooth.
• Design Compact et Pratique : Conserve un format réduit d'environ 58 x 55 mm tout en offrant un bouton Reset déporté et une LED d'état pour le monitoring.

Pourquoi intégrer ce Shield E/S à vos Projets Robotiques ?

• Pilotage de Servomoteurs : Idéal pour les bras robotiques ou les robots hexapodes, car il gère l'alimentation externe nécessaire aux moteurs, évitant la surchauffe du Nano.
• Projets Plug-and-Play : Branchez vos capteurs de température, ultrasons ou détecteurs de mouvement en quelques secondes grâce aux connecteurs standards 3 broches.
• Sécurité du Microcontrôleur : La diode de protection et les condensateurs de filtrage protègent votre puce ATmega328P des retours de courant et des fluctuations.
• Compatibilité Universelle : Fonctionne parfaitement avec les Arduino Nano v2.x, v3.x et les clones utilisant la puce CH340G.

Fiche Technique Détaillée : Extension Arduino Nano

Commander votre Shield d'Extension Nano au Maroc

Ne laissez pas un mauvais câblage gâcher votre code. Commandez dès aujourd'hui votre Shield d'extension E/S pour Arduino Nano et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc à un prix compétitif. Fiabilisez vos montages et passez au niveau supérieur dès maintenant !

FAQ : Questions Fréquentes sur le Shield Nano IO

Est-il compatible avec les cartes Arduino Uno ou Mega ?

Non, ce shield est exclusivement conçu pour le facteur de forme spécifique de l'Arduino Nano. Tenter de l'utiliser sur une Uno ou une Mega est impossible physiquement en raison de l'espacement des broches différent.

Quelle tension appliquer sur la prise jack d'alimentation ?

La plage recommandée est de 7V à 12V. Le régulateur intégré se charge d'abaisser cette tension à 5V pour le Nano et vos capteurs. Une pile 9V ou un adaptateur secteur 12V sont des choix idéaux.

Pourquoi mes servomoteurs ne fonctionnent-ils pas correctement ?

Bien que le shield aide à l'alimentation, le régulateur a une limite (environ 1A). Si vous utilisez plusieurs servos puissants simultanément, il est préférable d'utiliser une source d'alimentation externe dédiée aux moteurs, en reliant les masses (GND) entre elles.

Faut-il une bibliothèque logicielle pour utiliser ce shield ?

Absolument pas. Ce shield est une extension purement matérielle (passive). Il ne fait que rediriger les broches du Nano. Votre code Arduino reste 100% identique.

Compatible avec les clones Arduino Nano (CH340G) ?

Oui, tant que le clone respecte le brochage standard V3.0 (ce qui est le cas pour 99% des modèles sur le marché), ce shield fonctionnera parfaitement.
