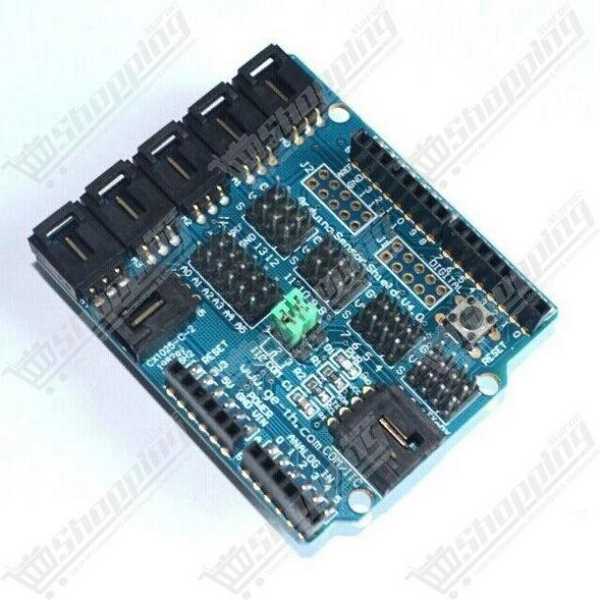

Shield d'extension V4.0 pour Arduino
Simplifiez vos montages Arduino Nano et Uno avec ce shield d'extension polyvalent pour CNC et capteurs.
- Compatibilité : Arduino Nano (CNC) et Uno/Mega (Sensor)
- Alimentation : 7.5V-12V (Moteurs) ou 5V (Logique)
- Support Drivers : A4988 et DRV8825 (Version CNC)
- Connectique : Ports GVS triples et interface I2C/UART
- Applications : Machines CNC 3 axes et robotique
Transformez et Simplifiez vos Montages avec le Shield Arduino V4.0
Besoin de précision pour une machine-outil ou marre des "spaghettis de câbles" sur vos prototypes ? Le Shield Arduino V4.0 est la réponse élégante à vos problèmes de connectique. Que vous cherchiez à transformer un Arduino Nano en un contrôleur CNC redoutable ou à connecter instantanément des dizaines de capteurs sur votre Arduino Uno, cette gamme d'extensions est conçue pour l'efficacité. Optez pour une architecture robuste qui sécurise vos branchements et optimise la gestion de puissance de vos projets robotiques et domotiques.
Performance et Architecture du Shield CNC et Sensor V4.0
- Maîtrise du Mouvement (Version CNC) : Transformez votre Nano en pilote de 3 axes (X, Y, Z) avec une compatibilité totale pour les drivers A4988 et DRV8825. Idéal pour gérer le micro-stepping jusqu'à 1/32.
- Connectique GVS Intelligente (Version Sensor) : Chaque port est triplé en configuration GVS (Masse / Tension / Signal), permettant le branchement direct de servomoteurs et capteurs sans breadboard.
- Compatibilité Firmware : La version CNC est nativement optimisée pour GRBL (Open Source), le standard de l'industrie pour le G-Code.
- Interface de Communication Étendue : Profitez de ports dédiés I2C et UART pour ajouter facilement des modules Bluetooth ou des écrans LCD.
- Gestion de Puissance : Supporte une tension moteur (VIN) de 7,5 V à 12 V DC pour la version CNC, garantissant le couple nécessaire à vos moteurs pas à pas.
Applications Concrètes pour le Shield Arduino V4.0
- Imprimantes 3D et Gravure Laser : Utilisez la version CNC Nano pour piloter avec précision les moteurs pas à pas de votre table traçante ou graveuse laser compacte.
- Robotique Éducative : La version Sensor Shield permet aux étudiants de brancher des capteurs ultrasoniques et des servos en quelques secondes, éliminant les erreurs de câblage frustrantes.
- Prototypage Rapide : Testez des algorithmes complexes sans souder un seul fil grâce aux connecteurs "Plug & Play" et aux boutons de Reset déportés.
- Contrôle Industriel Léger : Gérez le liquide de refroidissement, la broche (Spindle) et les arrêts d'urgence (E-Stop) via les E/S numériques dédiées.
Fiche Technique Détaillée : Shield Arduino V4.0
| Spécification | Arduino Nano CNC Shield V4.0 | Arduino Sensor Shield V4.0 |
|---|---|---|
| Compatibilité Carte | Arduino Nano (v3.0) | Arduino Uno R3, Mega 2560, Leonardo |
| Fonction Principale | Contrôle Moteurs Pas à Pas (CNC/3D) | Extension E/S Capteurs & Servos |
| Tension Alimentation | 7,5V - 12V DC (Moteurs) | 5V (via Arduino) |
| Interfaces | 3 Axes, I2C, UART, E-Stop | 13 Ports Numériques, 6 Analogiques (GVS) |
| Support Drivers | A4988, DRV8825 | Direct (Servomoteurs standards) |
| Dimensions | 72 mm x 59 mm x 20 mm | 70 mm x 55 mm |
Commander le Shield Arduino V4.0 au Maroc
Ne laissez pas la complexité du câblage ralentir votre innovation. Commandez dès aujourd'hui votre Shield Arduino V4.0 (Version CNC ou Sensor) au meilleur prix au Maroc. Nous garantissons une livraison rapide partout dans le royaume et un stock disponible immédiatement pour vos projets urgents. Passez au niveau supérieur de l'électronique embarquée dès maintenant.
FAQ : Questions Fréquentes sur l'Extension Shield V4.0
Ce shield est-il compatible avec l'Arduino Mega 2560 ?
Oui, la version Sensor Shield est physiquement compatible car elle respecte le brochage standard de l'Uno. Cependant, elle ne permet d'accéder qu'aux broches communes à l'Uno (D0-D13 et A0-A5) et ne couvre pas l'intégralité des broches de signal supplémentaires spécifiques à la Mega.
Que signifient les marquages "G", "V", et "S" sur les connecteurs ?
Ces lettres correspondent aux connexions Ground (Masse), Voltage (Alimentation 5V) et Signal. Cette disposition GVS est cruciale pour brancher directement des capteurs ou servomoteurs avec des câbles standards à 3 fils, éliminant tout risque d'inversion de polarité.
Est-il possible d'alimenter plusieurs servomoteurs directement par le shield ?
C'est déconseillé pour une utilisation intensive. Le courant est limité par le régulateur de la carte Arduino elle-même. Pour piloter plusieurs servomoteurs puissants, il est préférable d'utiliser une alimentation externe connectée via les borniers de puissance ou d'alimenter les lignes "V" séparément pour éviter les redémarrages intempestifs (Brown-out).
Faut-il installer une bibliothèque logicielle spécifique pour utiliser ce shield ?
Non, aucune bibliothèque propriétaire n'est nécessaire. Ce shield est un composant passif qui redirige les broches de l'Arduino. Vous continuerez d'utiliser les bibliothèques habituelles de vos capteurs ou actionneurs (exemple : Servo.h ou la configuration GRBL standard).
Puis-je utiliser les broches analogiques (A0-A5) pour des signaux numériques ?
Absolument. Les interfaces analogiques du shield sont organisées en blocs de 3 broches (GVS) et peuvent être configurées comme entrées ou sorties numériques standard dans votre code via les fonctions pinMode et digitalWrite.
Pourquoi mon module I2C ne répond-il pas via le port dédié ?
Vérifiez les cavaliers (jumpers) sur la carte. Le port de communication est souvent configurable entre I2C et UART (série). Assurez-vous également que les broches SDA/SCL correspondent bien à celles de votre modèle d'Arduino, car leur emplacement physique peut varier entre une Uno et une Mega.
