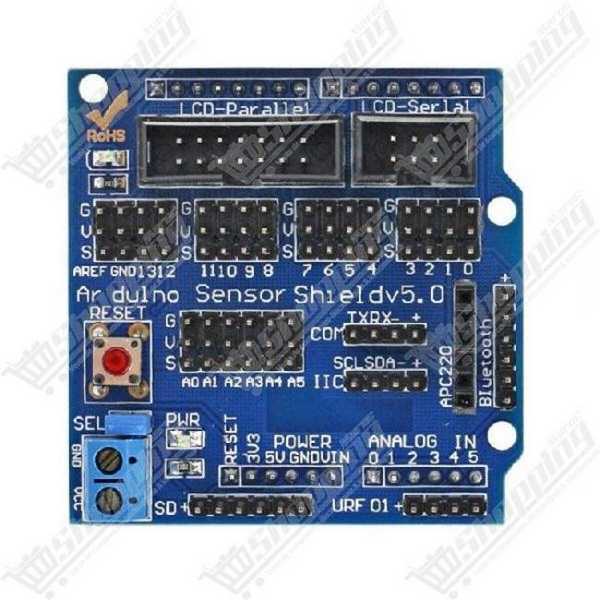

Shield de Capteurs V5.0 - Carte d'Extension pour Arduino
Optimisez vos connexions Arduino avec ce shield d'extension Plug & Play pour capteurs et servomoteurs.
- Compatibilité : Arduino UNO R3, Mega 2560 et Leonardo.
- Connectique : Ports numériques et analogiques format 3 broches (SVG).
- Interfaces dédiées : I2C, Bluetooth, SD Card, APC220 et LCD.
- Alimentation : Bornier externe pour gestion de puissance isolée.
- Conception : PCB durable avec traitement de surface plaqué or.
Optimisez vos connexions avec le Bouclier d'expansion de capteurs Arduino V5.0
Fatigué des "plats de spaghettis" de câbles et des faux contacts sur votre breadboard ? Le Sensor Shield V5.0 est la solution définitive pour passer du prototypage brouillon à des montages propres et fiables. Conçu pour transformer chaque broche de votre microcontrôleur en un connecteur modulaire sécurisé, cette carte d'extension élimine la complexité du câblage. Que vous pilotiez une armée de servomoteurs ou un réseau de capteurs, ce shield offre une interface Plug & Play robuste, libérant tout le potentiel de votre Arduino UNO ou Mega 2560. C'est l'atout indispensable pour quiconque souhaite fiabiliser ses projets robotiques au Maroc sans se perdre dans la filerie.

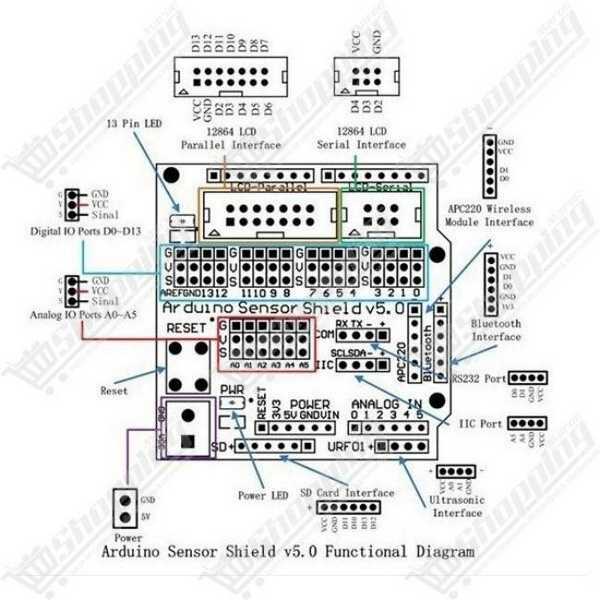

Architecture technique et connectivité du Sensor Shield V5.0
- Standardisation SVG : Chaque port numérique et analogique est converti en une interface 3 broches au format Signal-Voltage-Ground (SVG), simplifiant drastiquement le branchement des modules sans risque d'erreur de polarité.
- Qualité de fabrication supérieure : Contrairement aux PCB standards, ce shield bénéficie d'un traitement de surface "Immersion Gold" (plaqué or), garantissant une conductivité optimale et une résistance accrue à l'oxydation pour vos projets durables.
- Interfaces de communication dédiées : Intègre des connecteurs spécifiques pour modules Bluetooth (HC-05/06), cartes SD, et modules radiofréquence APC220, évitant l'utilisation de shields supplémentaires empilés.
- Gestion de puissance isolée : Grâce à son bornier à vis et son cavalier de sélection Jumper SEL, vous pouvez alimenter vos moteurs et servos via une source externe, protégeant ainsi le régulateur interne de l'Arduino contre les surcharges.
- Compatibilité étendue : S'adapte parfaitement aux cartes Arduino UNO R3, Leonardo et Mega 2560, tout en restant "Stackable" pour accueillir d'autres extensions par-dessus.
Pourquoi intégrer ce Shield d'expansion dans vos projets robotiques ?
- Pilotage de Servomoteurs : Capable de gérer jusqu'à 32 servomoteurs simultanément (avec alimentation externe), idéal pour les bras robotiques ou les robots hexapodes.
- Prototypage Rapide : Connectez des capteurs de température, des relais ou des boutons en quelques secondes grâce aux câbles "Dupont", sans aucune soudure ni breadboard.
- Interface Ultrasons Simplifiée : Dispose d'un port optimisé pour les capteurs de distance HC-SR04, incontournables pour la détection d'obstacles en robotique mobile.
- Affichage et IHM : Connectez facilement des écrans via les ports LCD série et parallèle ou l'interface I2C dédiée pour visualiser vos données en temps réel.
Fiche Technique Détaillée : Arduino Sensor Shield V5.0
| Caractéristique | Spécification |
|---|---|
| Compatibilité Cartes | Arduino UNO R3, Mega 2560, Leonardo, Due |
| Tension de fonctionnement | 5V (Interne) ou Externe via bornier |
| Ports Numériques (E/S) | 14 ports (D0-D13) format 3 broches |
| Ports Analogiques | 6 ports (A0-A5) format 3 broches |
| Connectivité Sans Fil | Ports dédiés Bluetooth & APC220 (RF) |
| Interface Capteurs | Ultrasons, I2C (IIC), LCD (Série/Parallèle) |
| Dimensions | 57 mm x 57 mm x 19 mm |
| Poids | 25g |
Commander le Sensor Shield V5.0 au Maroc
Ne laissez plus un mauvais câblage gâcher vos heures de codage. Commandez dès maintenant votre Bouclier d'expansion de capteurs Arduino V5.0 et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate en stock pour que vous puissiez démarrer votre projet sans attendre. Fiabilité, robustesse et simplicité sont à portée de clic.
Questions Fréquentes sur l'utilisation du Shield V5.0
Ce shield est-il compatible uniquement avec l'Arduino Uno ?
Non, il est extrêmement polyvalent. Il est compatible avec l'Arduino Uno R3, la Mega 2560, la Leonardo et la Due. Il respecte le brochage standard Arduino (footprint), ce qui permet de l'empiler sur ces différentes cartes tout en conservant l'accès aux broches.
À quoi sert le cavalier (jumper SEL) situé à côté du bornier bleu ?
Ce cavalier est crucial pour la gestion de l'énergie. Lorsqu'il est en place, les broches VCC du shield utilisent le 5V de l'Arduino. Si vous le retirez, vous isolez le circuit : vous devez alors brancher une alimentation externe sur le bornier à vis. C'est la configuration recommandée pour alimenter des moteurs afin d'éviter les parasites ou les chutes de tension sur le microcontrôleur.
Pourquoi mes servomoteurs tremblent-ils lors de l'utilisation ?
C'est un symptôme classique d'un manque de puissance. Le régulateur interne de l'Arduino ne peut pas fournir assez d'ampérage pour plusieurs servos. La solution : retirez le cavalier SEL et connectez une batterie ou une alimentation (ex: 5V-6V) puissante directement sur le bornier à vis du shield.
Puis-je appliquer une tension de 12V sur le bornier à vis ?
Attention danger : Si le cavalier SEL est présent, envoyer 12V grillera instantanément votre Arduino. Si le cavalier est retiré, le bornier alimente uniquement la ligne "V" des connecteurs. Vous pouvez le faire seulement si vos actionneurs (moteurs/servos) supportent nativement le 12V, mais soyez extrêmement prudent.
Faut-il installer une bibliothèque logicielle pour ce shield ?
Non, aucune installation n'est requise. Le Sensor Shield V5.0 est une carte d'extension purement matérielle (passive). Elle redirige les signaux physiques. Vous continuerez d'utiliser vos commandes habituelles (digitalWrite, analogRead) ou les bibliothèques de vos capteurs spécifiques.
