Module CJMCU-TRRS Jack 3.5mm Audio Stéréo

Libérez le Potentiel Audio de vos Projets avec le CJMCU-TRRS

Vous en avez assez des soudures précaires sur des prises Jack cylindriques qui ne tiennent jamais en place ? Le CJMCU-TRRS est la solution d'interface ultime pour vos prototypes électroniques. Conçu pour les makers exigeants et les ingénieurs, ce module de dérivation transforme le connecteur audio complexe en une interface simple et robuste. Que vous souhaitiez ajouter une entrée Microphone, une sortie Vidéo composite ou simplement un son Stéréo haute fidélité à votre Arduino ou ESP32, cette carte compacte élimine les maux de tête liés au câblage. C'est le pont indispensable entre vos microcontrôleurs et le monde analogique.

Points Forts Techniques du Module Audio CJMCU-TRRS

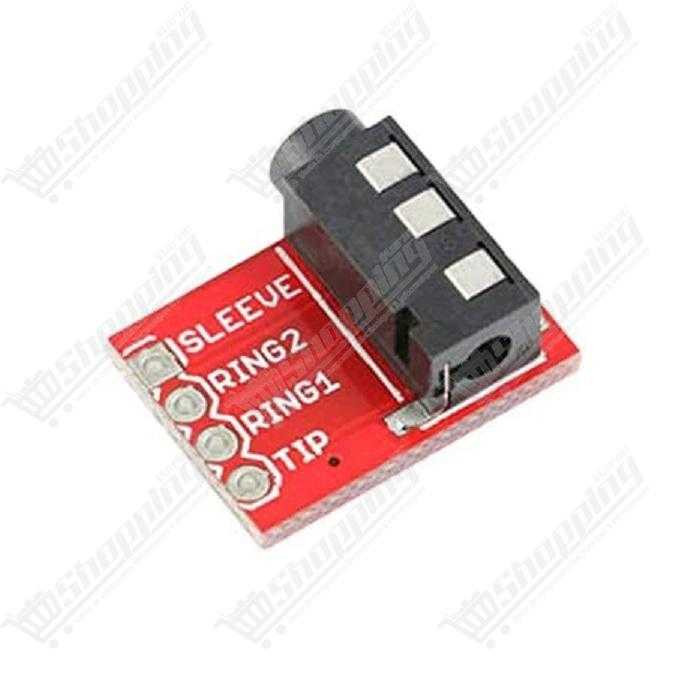

• Architecture 4 Pôles (TRRS) : Contrairement aux jacks standards, ce module exploite les 4 contacts (Tip, Ring 1, Ring 2, Sleeve) pour gérer simultanément l'audio et un canal de données ou micro.

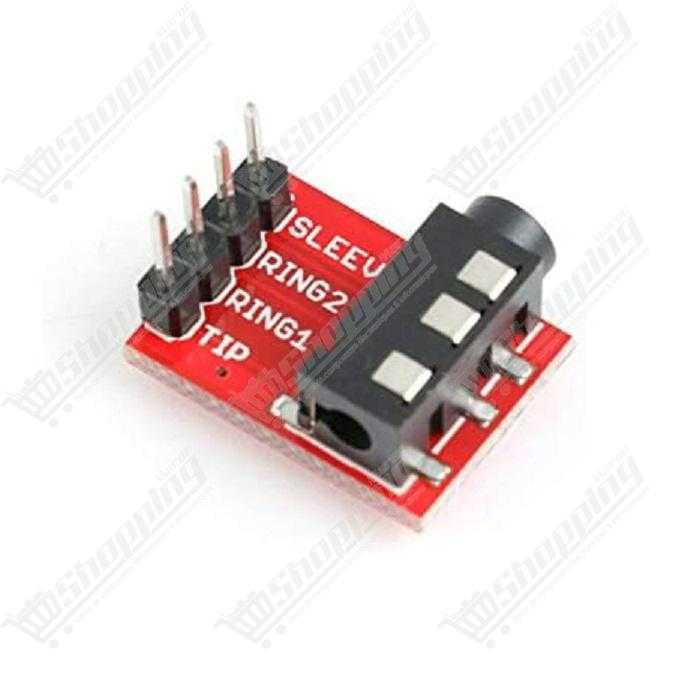

• Intégration Facile (Pitch 2.54mm) : Avec un espacement standard de 2,54 mm, il s'insère parfaitement sur vos breadboards et plaques de prototypage sans aucun adaptateur.
• Robustesse Accrue : Conçu pour durer avec une résistance de contact inférieure à 30 mΩ et testé pour environ 5 000 cycles d'insertion.

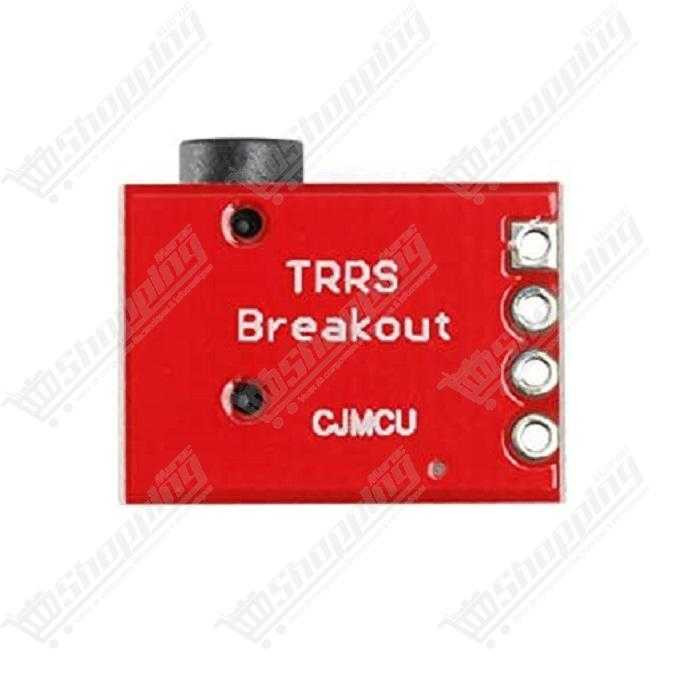

• Format Ultra-Compact : Avec des dimensions de seulement 18 x 12 mm, il s'intègre discrètement dans les boîtiers les plus exigus.
• Puissance de Transmission : Capable de supporter jusqu'à 1A par contact, idéal pour des signaux de capteurs ou de l'audio pré-amplifié.

Applications et Usages de l'Adaptateur Jack 3.5mm

• Systèmes de Communication Vocale : Créez des interphones ou des enregistreurs vocaux en exploitant le canal microphone des casques modernes (smartphones).
• Lecteurs Multimédia DIY : Interfacez facilement des écouteurs avec des modules MP3 ou des cartes de développement audio.
• Transmission de Données Analogiques : Utilisez des câbles Jack bon marché pour transmettre des données de capteurs entre deux boîtiers distants.
• Sortie Vidéo pour Raspberry Pi : Récupérez le signal vidéo composite souvent présent sur les connecteurs TRRS des nano-ordinateurs.
• Analyse de Signaux : Branchez des sondes d'oscilloscope via une interface Jack pour une analyse rapide et sécurisée.

Fiche Technique Détaillée : CJMCU-TRRS

Commander le CJMCU-TRRS au Maroc

Ne laissez pas une mauvaise connexion gâcher votre projet. Commandez dès aujourd'hui votre module CJMCU-TRRS et profitez d'une livraison rapide partout au Maroc. Nous garantissons un composant de haute qualité, un prix compétitif et une disponibilité immédiate en stock pour accélérer votre développement électronique.

FAQ : Tout savoir sur l'Adaptateur CJMCU-TRRS

Que signifient les lettres TRRS et comment identifier les broches ?

TRRS est l'acronyme de Tip-Ring-Ring-Sleeve (Pointe-Anneau-Anneau-Manchon). Sur ce module, ces quatre sections physiques du connecteur sont directement reliées aux broches T, R1, R2 et S. Cela permet de séparer les canaux audio gauche/droite et d'offrir deux contacts supplémentaires pour la masse et un signal auxiliaire (micro ou vidéo).

Puis-je utiliser un câble audio standard (TRS) avec ce module ?

Absolument. Le module est rétro-compatible avec les fiches TRS (3 pôles) classiques. Dans ce cas, les signaux audio passeront par la pointe (T) et le premier anneau (R1), tandis que la masse sera connectée aux broches restantes, assurant une lecture stéréo standard.

Comment gérer les différents standards de casques (CTIA vs OMTP) ?

C'est un point crucial. Les casques modernes (Apple, Android récents) utilisent le standard CTIA (Masse sur R2, Micro sur S), tandis que les anciens appareils utilisent OMTP (l'inverse). Ce module étant une carte de dérivation passive ("breakout"), il vous suffit d'inverser le câblage sur votre breadboard ou microcontrôleur pour vous adapter au casque utilisé, sans avoir besoin de matériel supplémentaire.

Peut-on brancher un casque directement sur un Arduino via ce module ?

Techniquement oui pour la connexion physique, mais électriquement non. Les broches d'un Arduino ne fournissent pas assez de courant pour piloter correctement des écouteurs et risquent d'être endommagées. Il est impératif d'intercaler un petit amplificateur audio (comme un LM386) entre le microcontrôleur et ce module CJMCU-TRRS.

Ce module nécessite-t-il une bibliothèque Arduino spécifique ?

Non, aucune bibliothèque n'est nécessaire. Le CJMCU-TRRS est un composant purement passif. Vous gérez les signaux directement via les entrées/sorties analogiques (ADC/DAC) ou numériques de votre microcontrôleur, exactement comme si vous connectiez des fils volants.
