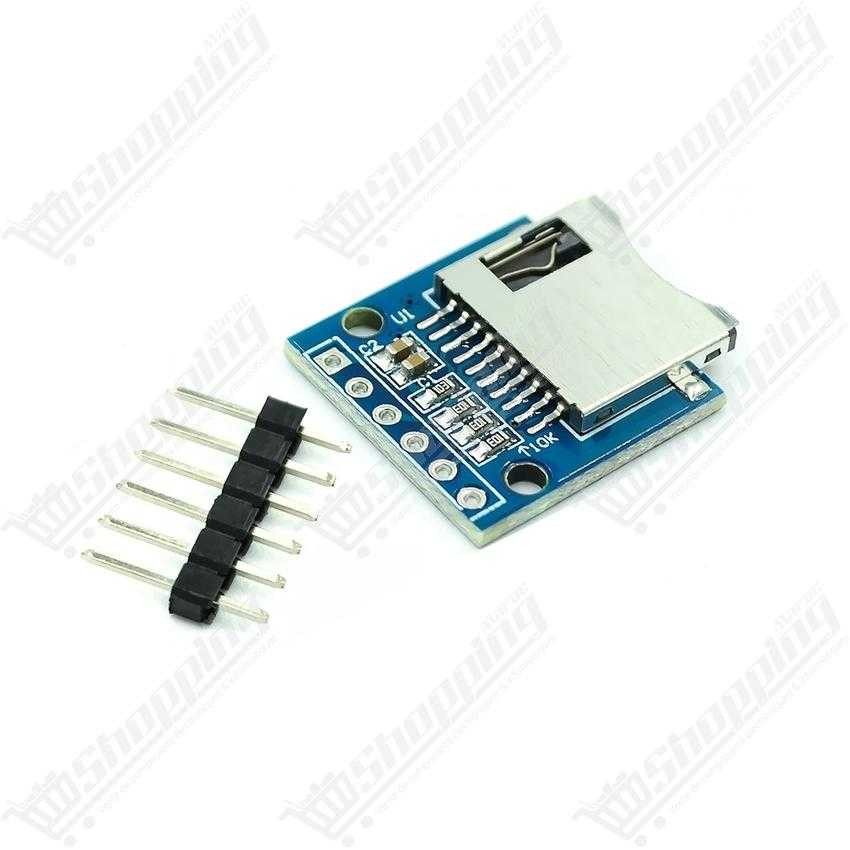

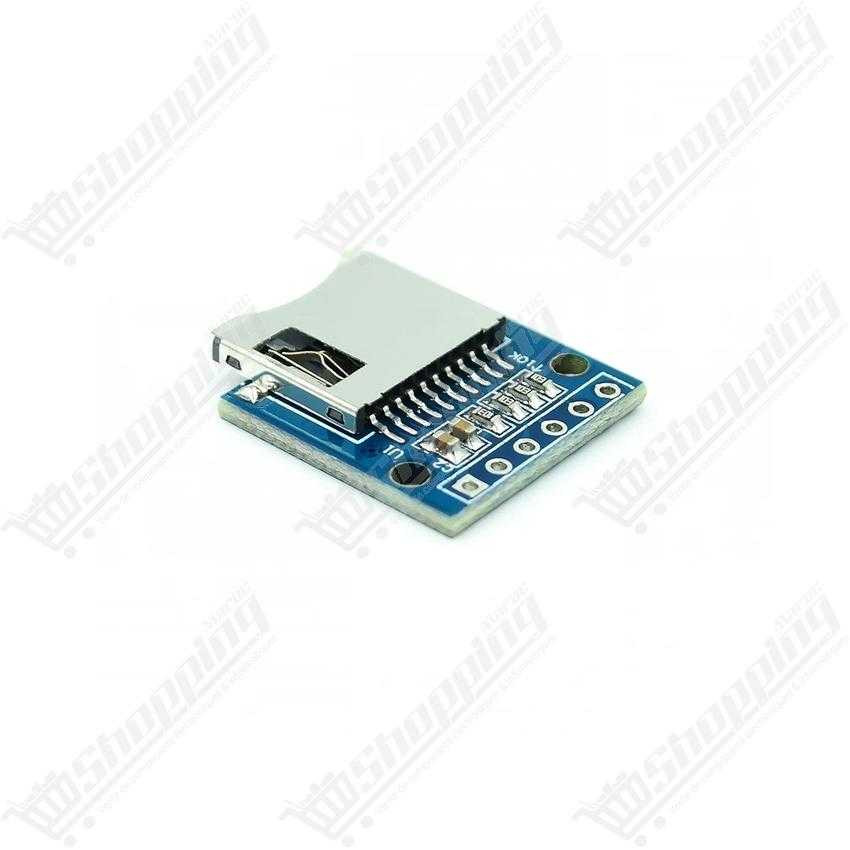

Module Lecteur de Carte Micro SD TF SPI
Module lecteur Micro SD compact SPI pour stockage de données et data logging sur Arduino et STM32.

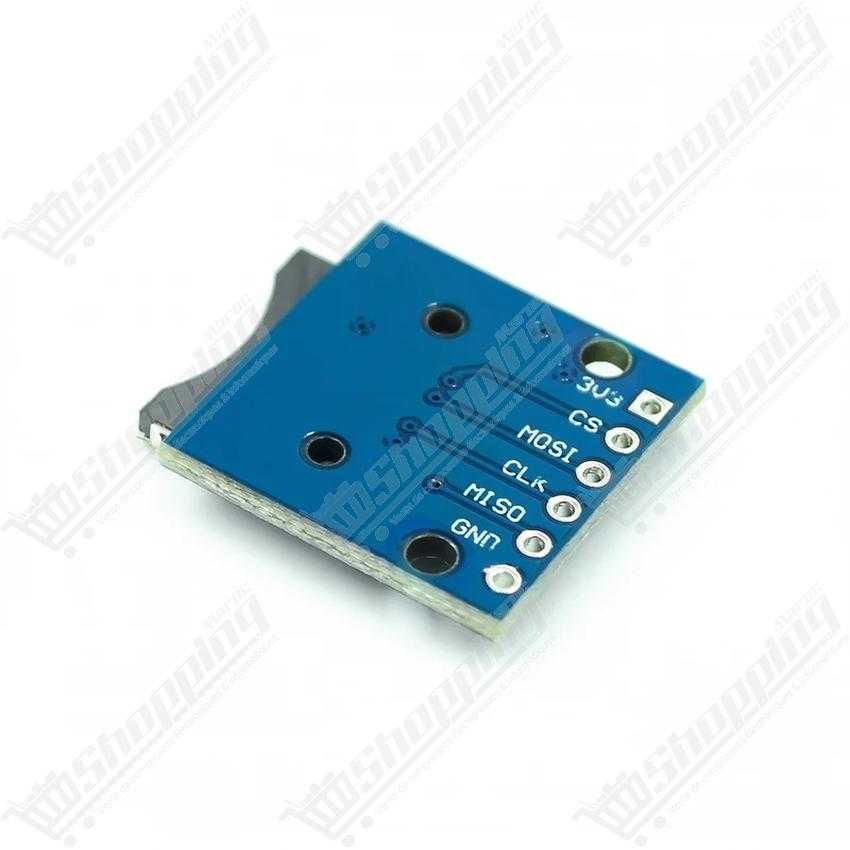

- Interface : SPI Standard (MISO, MOSI, SCK, CS)
- Compatibilité tension : 3.3V et 5V (régulateur intégré)
- Support mémoire : Micro SD (≤ 2Go) et SDHC (≤ 32Go)
- Formats fichiers : FAT16 et FAT32

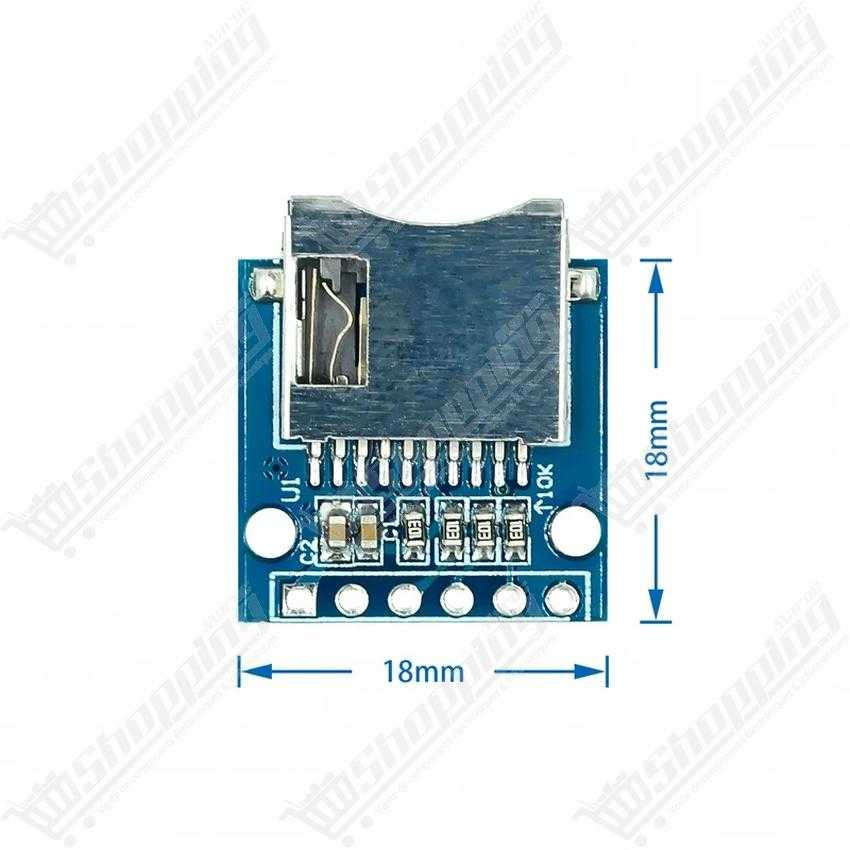

- Dimensions : 18.5 mm x 17.5 mm
Extension de Mémoire et Data Logging avec le Mini Module de carte Micro SD TF SPI
Mémoire saturée sur votre microcontrôleur ? Ne laissez plus la taille de l'EEPROM limiter votre créativité. Le Mini Module de carte Micro SD TF SPI est la solution d'archivage par excellence pour vos projets IoT et robotiques. Conçu pour transformer votre Arduino, STM32 ou ESP32 en véritable enregistreur de données, ce module compact gère nativement les systèmes de fichiers FAT16 et FAT32. C'est l'outil indispensable pour créer une station météo autonome, une boîte noire pour drone ou simplement pour stocker des assets graphiques lourds, le tout via une interface SPI haute vitesse fiable et éprouvée.
Architecture et Performance du Module Lecteur Micro SD
- Compatibilité Universelle : Gère sans effort les cartes classiques jusqu'à 2 Go et les cartes Micro SDHC haute capacité jusqu'à 32 Go.
- Conversion Logique Intelligente : Intègre un circuit de conversion de niveau permettant une communication bidirectionnelle sécurisée entre des logique 3,3V et 5V. Plus besoin de ponts diviseurs externes !
- Alimentation Stabilisée : Un régulateur de tension LDO 3,3V embarqué assure une alimentation propre et stable de la carte mémoire, protégeant vos données contre les fluctuations.
- Mécanisme Robuste : Doté d'un connecteur de type push-push, l'insertion et l'éjection de la carte se font en un clic, garantissant un maintien mécanique parfait même en cas de vibrations.
Applications Concrètes : Pourquoi choisir cet Adaptateur SPI ?
- Data Logging de Précision : Enregistrez des jours entiers de données capteurs (température, GPS, accéléromètre) dans des fichiers .CSV ou .TXT exploitables sur PC.
- Configuration Dynamique : Stockez vos fichiers de configuration (JSON, XML) sur la carte SD pour modifier le comportement de votre robot sans avoir à re-téléverser le code.
- Prototypage Rapide : Grâce à ses 4 trous de montage M2 et son brochage standard, il s'intègre immédiatement sur une breadboard ou un châssis définitif.
- Sécurité des Données : Idéal pour les systèmes de sauvegarde locale lorsque la connexion WiFi ou GSM est instable.
Fiche Technique Détaillée : Mini Module Micro SD TF SPI
| Spécification | Détail Technique |
|---|---|
| Tension d'alimentation (VCC) | 4,5V à 5,5V (Régulateur interne) |
| Consommation | < 100 mA (Pic en écriture) |
| Interface | SPI Standard (MISO, MOSI, SCK, CS) |
| Niveaux Logiques | Compatible 3,3V et 5V |
| Formatage Supporté | FAT16 / FAT32 |
| Capacité Max | Micro SDHC 32 Go |
| Dimensions | 18,5 mm x 17,5 mm |
| Température de service | -20°C à +70°C |
Commander le Mini Module de carte Micro SD TF SPI au Maroc
Donnez de la mémoire à vos idées dès aujourd'hui. En commandant ce module Micro SD SPI chez nous, vous bénéficiez d'une expédition rapide partout au Maroc et d'un prix compétitif. Stock disponible immédiatement pour vos projets académiques, industriels ou DIY. Ajoutez-le à votre panier pour garantir la pérennité de vos données.
FAQ : Dépannage et Utilisation du Module Micro SD
Le module est-il compatible avec les tensions logiques 5V d'un Arduino ?
Absolument, mais avec une nuance importante. Bien que ce module spécifique intègre souvent un régulateur pour l'alimentation 3,3V, la gestion des lignes de données (MOSI, SCK, CS) est cruciale. Ce modèle dispose d'un circuit de conversion de niveau intégré, ce qui le rend parfaitement sûr pour une connexion directe avec un Arduino Uno ou Mega en 5V, contrairement aux modules basiques qui nécessitent des résistances externes.
Pourquoi mon code affiche-t-il "initialization failed" malgré un bon câblage ?
C'est l'erreur la plus classique. Vérifiez d'abord la déclaration de la broche Chip Select (CS) dans votre code (ex: SD.begin(4)). Ensuite, astuce de pro : assurez-vous que la broche 10 de l'Arduino (SS matériel) est configurée en OUTPUT, même si vous utilisez une autre broche pour le CS. Sans cela, la librairie SPI ne peut pas passer en mode maître.
Quel type de carte et quel formatage sont nécessaires ?
Le module excelle avec les cartes Micro SD (≤ 2 Go) et SDHC (≤ 32 Go). Le système de fichiers doit impérativement être FAT16 ou FAT32. Pour éviter les erreurs de lecture, nous recommandons d'utiliser l'outil officiel "SD Memory Card Formatter" de la SD Association plutôt que l'outil de formatage par défaut de Windows ou Mac.
Pourquoi le module empêche-t-il d'autres périphériques SPI de fonctionner ?
Certains modules économiques ont un défaut : ils ne relâchent pas la ligne MISO (ne passent pas en haute impédance) lorsque le CS est inactif. Cela sature le bus SPI. Si vous rencontrez ce problème avec plusieurs capteurs SPI, l'ajout d'un tampon logique type 74HC125 sur la ligne MISO résout définitivement le conflit.
Quelles sont les erreurs de câblage les plus fréquentes ?
Attention aux sérigraphies parfois trompeuses ! L'inversion MISO/MOSI est fréquente. Rappelez-vous : MISO du module va sur MISO de l'Arduino (D12 sur Uno), et MOSI sur MOSI (D11 sur Uno). De plus, si l'écriture échoue aléatoirement, c'est souvent dû à une alim instable : un condensateur de découplage supplémentaire soudé près du VCC du module peut stabiliser les pics de courant lors de l'écriture.
Quelle bibliothèque Arduino est recommandée pour de meilleures performances ?
Pour débuter, la librairie native SD.h est parfaite. Cependant, pour des projets exigeants nécessitant une écriture rapide ou des noms de fichiers longs (au-delà du format 8.3), passez à la bibliothèque SdFat.h. Elle est optimisée, plus rapide et gère mieux les exceptions du bus SPI.
