TL081 Amplificateur Opérationnel JFET DIP-8
Amplificateur opérationnel JFET haute vitesse à faible bruit pour applications audio et instrumentation en boîtier DIP-8 standard.
- Entrées JFET à haute impédance (1 TΩ)
- Vitesse de balayage élevée (13 V/µs)
- Faible distorsion harmonique (0,003 %)
- Large bande passante jusqu'à 4 MHz

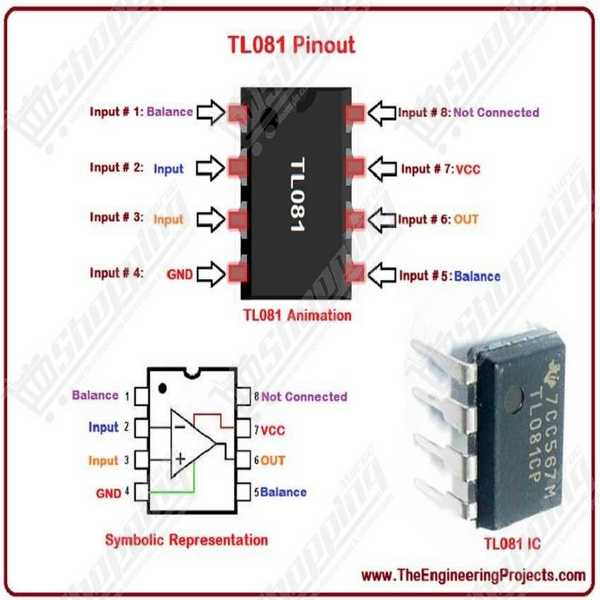

- Brochage standard DIP-8 compatible LM741
Optimisez vos Circuits Analogiques avec l'Amplificateur Opérationnel TL081
Besoin de traiter des signaux faibles sans les perturber ? L'amplificateur opérationnel TL081 est la solution incontournable pour les électroniciens exigeants. Contrairement aux amplis standards, ce composant intègre des entrées JFET (transistors à effet de champ) à haute tension, offrant une impédance d'entrée colossale pour ne pas charger vos capteurs ou vos sources audio. Que vous conceviez un préamplificateur ou un filtre actif, le TL081 en boîtier DIP-8 surpasse le classique LM741 grâce à sa vitesse de balayage rapide et sa très faible distorsion. C'est le choix intelligent pour allier précision analogique et réactivité.
Caractéristiques Techniques Clés du TL081 JFET
- Technologie Hybride JFET/Bipolaire : Profitez d'une impédance d'entrée exceptionnelle de 10¹² Ω (1 TΩ), idéale pour l'instrumentation de précision.
- Vitesse de Balayage Élevée : Avec un Slew Rate typique de 13 V/µs à 16 V/µs, il réagit bien plus vite aux changements de signal que les amplis op standards.
- Fidélité du Signal : Une distorsion harmonique totale extrêmement basse de 0,003 % pour des applications audio claires et nettes.
- Robustesse Intégrée : Protection contre les courts-circuits en sortie et fonctionnement garanti sans verrouillage (latch-up free).
- Compatibilité Standard : Brochage identique au standard LM741, permettant une mise à niveau facile de vos anciens circuits.
Applications et Avantages : Pourquoi Choisir le TL081 ?
- Préamplification Audio Hi-Fi : Grâce à son faible bruit et sa distorsion minime, il est parfait pour amplifier les signaux de microphones ou de guitares.
- Filtrage Actif Précis : Sa large bande passante (jusqu'à 4 MHz) permet de créer des filtres passe-bas ou passe-haut efficaces sans perte de signal.
- Circuits Sample-and-Hold : Sa très faible dérive et son impédance élevée le rendent idéal pour maintenir des tensions précises dans les convertisseurs.
- Instrumentation de Mesure : Utilisez-le pour bufferiser des capteurs à haute impédance (pH-mètres, piézoélectriques) sans altérer la mesure.
Fiche Technique Détaillée : Amplificateur TL081
| Paramètre | Valeur / Spécification |
|---|---|
| Type de Boîtier | DIP-8 (Through-hole) |
| Tension d'alimentation (Recommandée) | ±5 V à ±15 V (Double alimentation) |
| Tension d'alimentation (Max Absolu) | ±18 V |
| Vitesse de Balayage (Slew Rate) | 13 V/µs (Typique) |
| Bande Passante (Gain Unitaire) | 3 MHz à 4 MHz |
| Impédance d'entrée | 10¹² Ω |
| Courant de Polarisation (Input Bias) | 30 pA (Typique) |
| Température de Fonctionnement | 0 °C à 70 °C |
Commander le TL081 au Maroc
Ne laissez pas la qualité de vos signaux au hasard. Commandez dès maintenant votre amplificateur opérationnel TL081 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un composant authentique à un prix compétitif, disponible immédiatement en stock pour propulser vos projets électroniques vers un niveau professionnel.
FAQ : Questions Fréquentes sur l'Utilisation du TL081
Puis-je alimenter le TL081 avec une simple tension de 5V (Arduino) ?
Non, ce n'est pas recommandé. Le TL081 n'est pas un amplificateur "Rail-to-Rail" basse tension. Il est conçu pour une alimentation double (typiquement ±12V ou ±15V). Avec une simple alimentation de 5V, la plage dynamique est trop faible et l'ampli ne fonctionnera pas correctement.
Pourquoi la sortie s'inverse-t-elle si le signal d'entrée est trop bas ?
C'est un phénomène connu sous le nom d'inversion de phase. Si la tension d'entrée descend en dessous de la limite du mode commun (proche du rail négatif), l'étage JFET sature et la sortie bascule vers le rail positif. Assurez-vous que vos signaux d'entrée restent dans la plage spécifiée.
À quoi servent les broches 1 et 5 (Offset Null) ?
Ces broches permettent d'annuler la tension de décalage (Offset Voltage) interne. Pour des applications de haute précision, vous pouvez y connecter un potentiomètre de 10kΩ (relié au VCC-) pour calibrer la sortie à zéro volt en l'absence de signal.
Pourquoi ma sortie sature-t-elle à 13V avec une alimentation de 15V ?
Le TL081 ne peut pas atteindre exactement la tension d'alimentation en sortie. Il y a une chute de tension interne inévitable d'environ 1.5V à 2V par rapport aux rails d'alimentation (High/Low drop). Prévoyez une marge d'alimentation suffisante.
Le circuit est très bruité sur ma breadboard, est-ce normal ?
Les entrées JFET à ultra-haute impédance sont très sensibles aux interférences électromagnétiques. Sur une plaque d'essai (breadboard), il est crucial de placer des condensateurs de découplage de 100nF au plus près des broches d'alimentation (7 et 4) pour stabiliser le composant.
