Circuit Intégré CD4078 Porte NOR 8 entrées DIP-14
Porte logique CMOS CD4078 à 8 entrées avec sorties complémentaires NOR et OR en boîtier DIP-14 robuste.
- Type : Porte NOR / OR à 8 entrées
- Technologie : CMOS Série 4000
- Tension : 3 V à 18 V DC

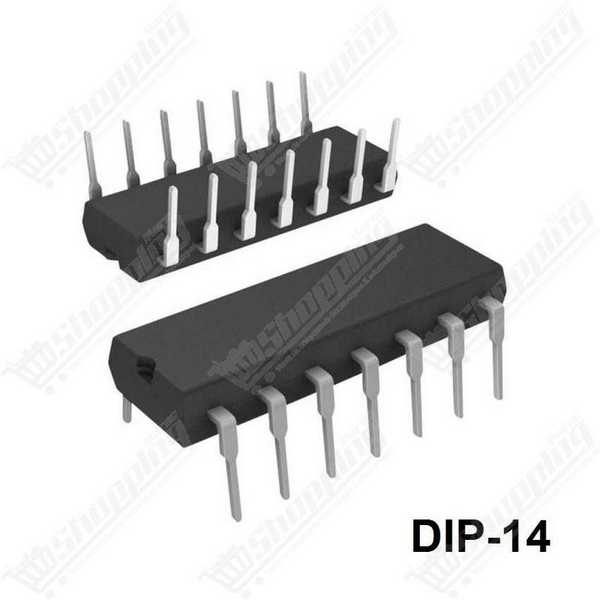

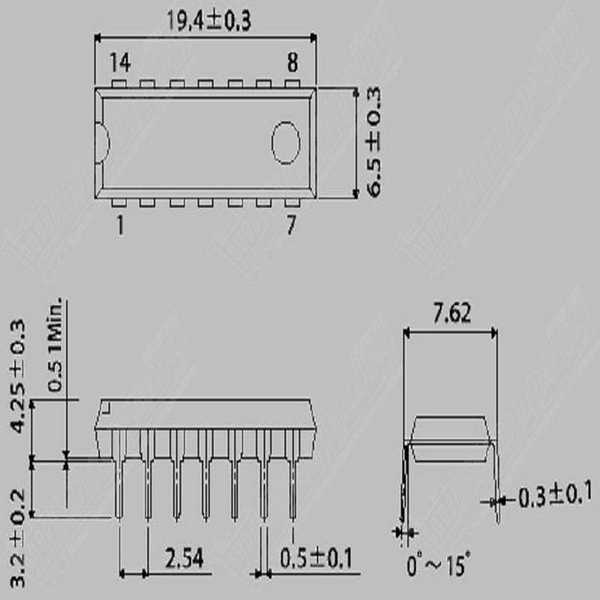

- Boîtier : DIP-14 Traversant
- Sorties : Complémentaires (Broches 1 et 13)
Simplifiez vos Logiques Complexes avec le Circuit Intégré CD4078
Vous cherchez à surveiller plusieurs signaux simultanément sans transformer votre circuit imprimé en plat de spaghettis ? Le CD4078 (IC 4078) est la solution d'élégance technique par excellence pour les ingénieurs et les passionnés d'électronique. Contrairement aux portes logiques standards limitées à 2 ou 4 entrées, ce composant de la série CMOS 4000 vous offre une capacité massive de 8 entrées en un seul boîtier.
Que vous conceviez un système d'alarme centralisé ou un décodeur d'adresses, le CD4078BE élimine le besoin de cascader plusieurs portes OR/NOR. De plus, il offre une flexibilité totale grâce à ses sorties complémentaires : vous disposez simultanément d'un signal OR (Ou) et d'un signal NOR (Non-Ou). C'est le composant idéal pour réduire l'encombrement et optimiser la consommation énergétique de vos projets au Maroc.
Performance et Spécificités du CD4078BE en Boîtier DIP-14
- Densité d'intégration élevée : Remplacez plusieurs puces logiques grâce à sa structure unique à 8 entrées distinctes.
- Double Sortie Logique : Profitez simultanément d'une sortie active haute (OR sur broche 1) et active basse (NOR sur broche 13) pour une polyvalence maximale.
- Large Plage de Tension : Fonctionne parfaitement entre 3 V et 18 V, s'adaptant aussi bien aux systèmes logiques 5 V qu'aux environnements automobiles ou industriels en 12 V.
- Consommation Ultra-Faible : Technologie CMOS garantissant un courant de repos typique de seulement 20 nA, idéal pour les systèmes sur batterie.
- Robustesse : Entrées protégées par des diodes de clampage et fonctionnement garanti de -55 °C à +125 °C.
Applications Pratiques de la Porte Logique 8 Entrées CD4078
- Systèmes de Sécurité et Alarmes : Détectez si l'une des 8 zones (fenêtres, portes, capteurs) est déclenchée avec une seule puce.
- Décodage d'Adresses Mémoire : Simplifiez la sélection de périphériques dans vos conceptions de micro-ordinateurs rétro ou FPGA.
- Logique de Décision : Créez des conditions de type "Si n'importe lequel de ces événements se produit, alors..." sans code, purement en hardware.
- Réduction de BOM (Bill of Materials) : Diminuez le coût et la taille de vos PCB en remplaçant les cascades de portes 74HC32 ou 4071.
Fiche Technique Détaillée : IC 4078 (CD4078BE)
| Caractéristique | Valeur / Spécification |
|---|---|
| Référence Composant | CD4078BE / HCF4078 |
| Type Logique | CMOS NOR / OR Gate (8-Input) |
| Tension d'alimentation ($V_{DD}$) | Recommandée : 3 V à 18 V (Max 20 V) |
| Boîtier | DIP-14 (Through-hole) |
| Courant de repos ($I_{DD}$) | 20 nA (Typique à 5V) |
| Temps de propagation | ~150 ns (à 5V) / ~75 ns (à 10V) |
| Sorties | Broche 1 (OR) et Broche 13 (NOR) |
| Température de fonctionnement | -55°C à +125°C |
Commander le CD4078 au Maroc : Disponibilité et Livraison
Ne laissez pas une logique complexe ralentir votre projet. Commandez votre circuit intégré CD4078 dès aujourd'hui et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons des composants authentiques à prix compétitif, stockés localement pour une disponibilité immédiate. Ajoutez ce composant indispensable à votre panier et simplifiez vos conceptions électroniques dès demain.
Questions Fréquentes sur l'Utilisation du CMOS CD4078
Q1: Que faire des entrées inutilisées sur le CD4078 ?
C'est une règle d'or en CMOS : les entrées ne doivent jamais rester flottantes. Connectez toutes les entrées non utilisées (A à H) à la masse (VSS) pour assurer un état logique bas stable et éviter la surconsommation.
Q2: Le CD4078 possède-t-il une sortie OR ou NOR ?
Il offre le meilleur des deux mondes. Le CD4078 fournit simultanément la fonction NOR sur la broche 13 et la fonction OR sur la broche 1. Cela vous évite d'ajouter un inverseur supplémentaire dans votre circuit.
Q3: Quelle est la plage de tension d'alimentation (VDD) admissible ?
Ce circuit est très tolérant. Il fonctionne généralement de 3V à 18V, ce qui le rend compatible avec des piles 9V, des batteries 12V ou des systèmes logiques 5V.
Q4: Puis-je piloter directement une LED ou un relais avec la sortie ?
Non, pas directement. Le courant de sortie est faible (environ 1 à 2 mA). Pour piloter une charge de puissance comme un relais ou une LED haute luminosité, utilisez un transistor (ex: 2N2222) en interface de sortie.
Q5: Est-il compatible avec les niveaux logiques TTL (5V) ?
Oui, si le CD4078 est alimenté en 5V. Cependant, si vous l'alimentez en 12V, un signal TTL de 5V ne suffira pas à déclencher l'état haut (High).
Q6: Pourquoi le circuit présente-t-il des erreurs à haute fréquence ?
La série 4000 est robuste mais moins rapide que la série 74HC. Avec un temps de propagation de 150 ns à 5V, elle convient mieux aux applications logiques de contrôle qu'au traitement de signaux à très haute vitesse. N'oubliez pas le condensateur de découplage de 100nF.
