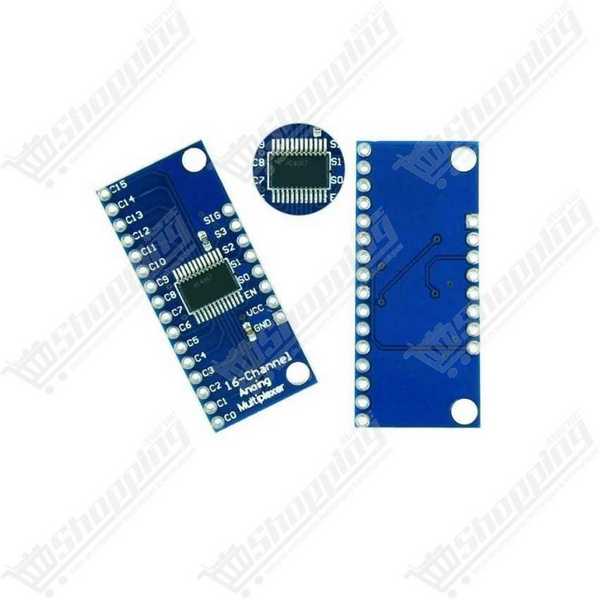

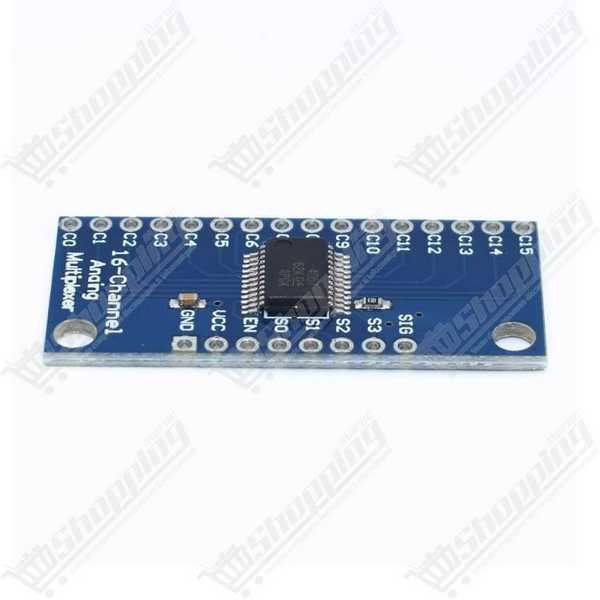

Module Multiplexeur / Démultiplexeur Analogique et Numérique 16 Canaux CD74HC4067
Module d'extension 16 canaux bidirectionnel CD74HC4067 pour multiplier les entrées/sorties analogiques et numériques de votre microcontrôleur.
- Puce : CD74HC4067 (CMOS haute vitesse)
- Canaux : 16 entrées/sorties bidirectionnelles
- Tension d'alimentation : 2V à 6V DC
- Résistance à l'état passant : 70 Ω
- Compatibilité : Signaux analogiques et numériques
Extension Ultime : Pourquoi choisir le Multiplexeur CD74HC4067 ?
Ne soyez plus limité par le nombre de broches de votre Arduino, ESP32 ou Raspberry Pi. Le module CD74HC4067 est la solution idéale pour multiplier vos capacités d'entrées/sorties. Ce composant agit comme un commutateur rotatif numérique ultra-rapide, permettant de gérer 16 canaux indépendants à l'aide de seulement 5 broches de contrôle (4 pour l'adresse, 1 pour le signal).
Grâce à sa technologie CMOS à grille de silicium, ce module assure une intégrité de signal optimale. Il est indispensable pour la lecture de matrices de capteurs complexes ou le pilotage de multiples actionneurs sans changer de microcontrôleur.
Caractéristiques Techniques et Performance
- Capacité 16 Canaux : Contrôlez 16 entrées ou sorties (C0-C15) via une interface binaire 4 bits (S0-S3).
- Large Plage de Tension : Fonctionne de 2V à 6V, assurant une compatibilité totale avec les systèmes 3.3V et 5V.
- Bidirectionnel : Fonctionne aussi bien en Multiplexeur (16 vers 1) qu'en Démultiplexeur (1 vers 16).
- Précision Analogique : Faible résistance interne (R_on) de 70 Ω pour une lecture précise des tensions.
- Protection Intelligente : Commutation "Break-before-make" évitant les courts-circuits entre canaux adjacents.
- Haute Vitesse : Temps de commutation d'environ 6 ns pour une réactivité immédiate.
Applications Pratiques du Module 16 Canaux
- Extension de Capteurs : Connectez 16 capteurs analogiques (température, lumière, humidité) sur une seule broche ADC.
- Robotique : Gestion efficace des capteurs de ligne ou de distance sur des robots autonomes.
- Communication : Routage de flux de données série (UART, I2C, SPI) vers différents périphériques.
- Panneaux de Contrôle : Lecture de nombreux potentiomètres ou commutateurs pour des interfaces homme-machine.
Fiche Technique : CD74HC4067
| Spécification | Détail |
|---|---|
| Puce | CD74HC4067 (Série HC) |
| Canaux | 16 (Bidirectionnels) |
| Tension (VCC) | 2V à 6V DC |
| Courant Max / Canal | 25 mA |
| Résistance ON (R_on) | 70 Ω (typique à 4.5V) |
| Bande Passante | 89 MHz (-3dB) |
| Température | -55°C à +125°C |
| Dimensions | 41 mm x 18.7 mm |
Commander votre Multiplexeur au Maroc
Libérez le potentiel de vos projets électroniques. Commandez dès aujourd'hui votre module CD74HC4067 au meilleur prix. Nous assurons une disponibilité en stock et une livraison rapide partout au Maroc pour que vous puissiez passer à la réalisation sans attendre.
FAQ : Utilisation du Module CD74HC4067
Comment sélectionner un canal spécifique ?
Vous devez envoyer un code binaire de 4 bits sur les broches S0 à S3. Par exemple, pour sélectionner le canal 15 (C15), mettez toutes les broches S0, S1, S2 et S3 à l'état HAUT (High). Pour le canal 0, mettez-les toutes à l'état BAS (Low).
Ce module fonctionne-t-il avec des signaux PWM ?
Oui, le CD74HC4067 peut router des signaux numériques comme le PWM. Cependant, assurez-vous que le courant traversant le canal ne dépasse pas 25 mA si vous pilotez directement une charge (comme une petite LED).
À quoi sert la broche EN (Enable) ?
La broche EN active le module lorsqu'elle est connectée à la masse (GND/LOW). Si vous appliquez une tension haute (HIGH) sur cette broche, tous les canaux sont déconnectés (état de haute impédance), ce qui est utile pour isoler le circuit.
Est-ce compatible avec le 3.3V de l'ESP32 ?
Tout à fait. Le module accepte une alimentation VCC dès 2V. Si vous l'alimentez en 3.3V, il fonctionnera parfaitement avec les niveaux logiques d'un ESP32 ou d'un Raspberry Pi.
