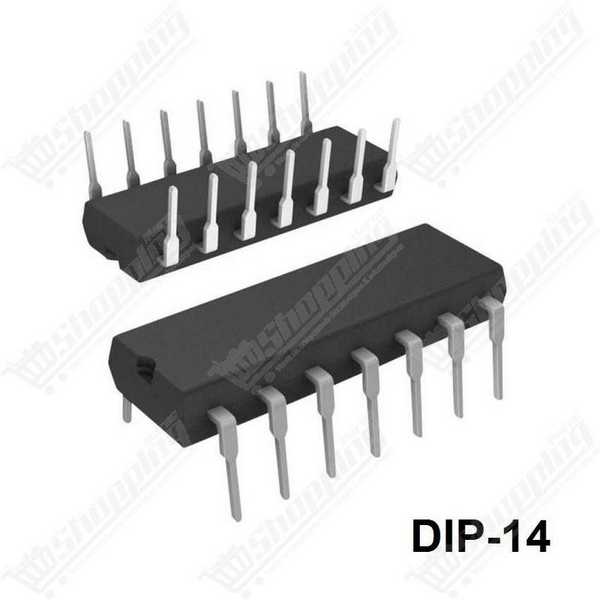

Circuit Intégré 74HC08 (7408) - Quadruple Porte ET - DIP-14
Circuit intégré logique 74HC08 quadruple porte ET CMOS haute vitesse en boîtier DIP-14 pour projets électroniques.
- Fonction : Quadruple porte ET (AND) à 2 entrées
- Technologie : CMOS High-Speed (2V à 6V)
- Boîtier : DIP-14 traversant standard
- Courant de sortie : ±5,2 mA à 6V
- Faible consommation : 2 µA max
Optimisez Vos Décisions Logiques avec le Circuit Intégré 74HC08
Besoin d'une précision binaire infaillible pour vos projets électroniques ? Le 74HC08 n'est pas une simple puce ; c'est le "juge" impartial de votre circuit. En tant que quadruple porte ET (AND) à deux entrées, ce composant ne laisse passer le signal que lorsque toutes les conditions sont réunies. Contrairement aux anciens modèles TTL énergivores, cette version CMOS High-Speed offre le mariage parfait entre une consommation ultra-faible et une vitesse d'exécution fulgurante. Que vous conceviez un système d'alarme nécessitant plusieurs capteurs ou une interface logique pour votre Arduino, le boîtier DIP-14 robuste du 74HC08 s'insère parfaitement sur votre breadboard pour une logique de contrôle sans faille.
Performance et Avantages Techniques du 74HC08
- Technologie CMOS Haute Vitesse : Profitez d'une réactivité exceptionnelle avec un temps de propagation d'environ 7 ns à 6V, surpassant largement les séries CD4000 classiques.
- Flexibilité d'Alimentation : Oubliez les contraintes strictes du 5V. Ce circuit fonctionne sur une large plage de tension allant de 2,0 V à 6,0 V, le rendant compatible avec une multitude de sources d'énergie.
- Efficacité Énergétique : Idéal pour les projets sur batterie, il affiche un courant de repos (Icc) négligeable de 2 µA maximum.
- Pilotage Robuste : Ses sorties Push-pull peuvent gérer jusqu'à ±5,2 mA, suffisant pour piloter directement des LEDs (avec résistance) ou jusqu'à 10 charges LSTTL.
- Immunité au Bruit : La technologie Silicon-gate CMOS assure une excellente stabilité du signal, même dans des environnements électriquement bruyants.
Applications Pratiques : Que Construire avec une Quadruple Porte ET ?
- Systèmes de Sécurité : Créez des verrous logiques où une machine ne démarre que si deux conditions de sécurité (Bouton A + Capteur B) sont validées simultanément (Sortie = HIGH).
- Conditionnement de Signaux : Utilisez le 74HC08 comme un "Gating" de données, ne laissant passer un signal d'horloge ou de données que lorsqu'une broche "Enable" est activée.
- Interface Microcontrôleur : Servez-vous-en comme glue logic pour étendre les capacités d'E/S de votre Arduino ou Raspberry Pi sans consommer de ressources logicielles.
- Décodage d'Adresses : Simplifiez la sélection de périphériques dans des architectures de bus complexes.
Fiche Technique Détaillée : 74HC08 Quad 2-Input AND Gate
| Caractéristique | Valeur / Spécification |
|---|---|
| Type de Logique | CMOS High-Speed (HC) |
| Fonction | Quadruple Porte ET (4 x 2 entrées) |

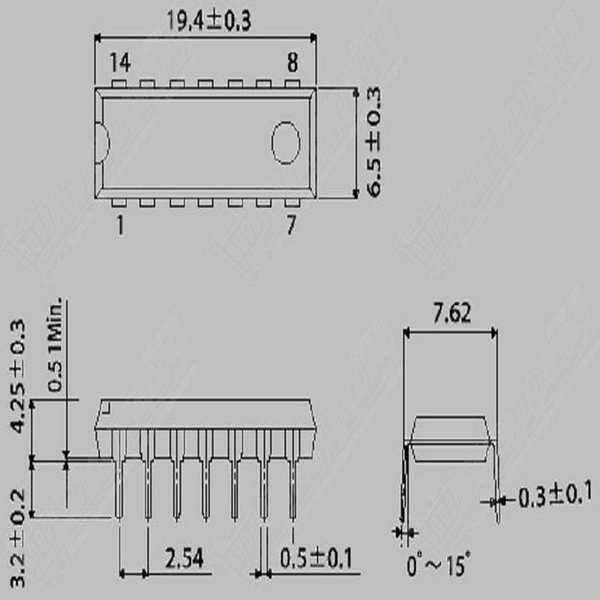

| Boîtier | DIP-14 (Traversant) |
| Tension d'Alimentation (VCC) | 2,0 V à 6,0 V |
| Courant de Sortie (Iout) | ±5,2 mA (à 6V) / ±4 mA (à 4,5V) |
| Temps de Propagation (tpd) | ~9 ns (typique à 4,5 V) |
| Température de Fonctionnement | -40 °C à +85 °C (Standard Industriel) |
| Compatibilité Broches | Compatible série 74LS08 |
Commander le 74HC08 au Maroc
Ne laissez pas votre projet à l'arrêt par manque de logique. Commandez dès maintenant votre IC 74HC08 au meilleur prix au Maroc. Nous garantissons des composants authentiques, stockés localement pour une livraison rapide partout dans le royaume. Ajoutez de l'intelligence matérielle à vos créations dès aujourd'hui !
FAQ : Tout savoir sur le 74HC08 et son utilisation
Q : Quelle est la différence majeure entre le 7408 standard et ce 74HC08 ?
R : Le 7408 classique utilise une technologie TTL ancienne qui exige strictement 5V et consomme plus. Le 74HC08 est en technologie CMOS, acceptant une plage de tension large (2V à 6V) et consommant infiniment moins d'énergie.
Q : Puis-je l'utiliser avec un circuit en 3.3V comme un Raspberry Pi ?
R : Absolument. Puisqu'il fonctionne dès 2.0V, le 74HC08 s'adapte parfaitement aux niveaux logiques 3.3V, contrairement aux puces TTL standards.
Q : Mon circuit est instable, que faire ?
R : Les circuits CMOS rapides commutent violemment. Il est impératif de placer un condensateur de découplage de 100nF entre VCC (Broche 14) et GND (Broche 7), au plus près du boîtier, pour filtrer les parasites.
Q : Que faire des entrées que je n'utilise pas ?
R : Règle d'or du CMOS : ne jamais laisser une entrée flottante. Connectez toujours les entrées des portes inutilisées soit à la masse (GND), soit au VCC pour éviter les oscillations et la surconsommation.
Q : Puis-je allumer une LED directement avec la sortie ?
R : Oui, la sortie peut fournir environ 25mA max (absolu), ce qui est suffisant pour une LED standard. N'oubliez jamais d'ajouter une résistance de limitation (ex: 330 ohms) en série.
