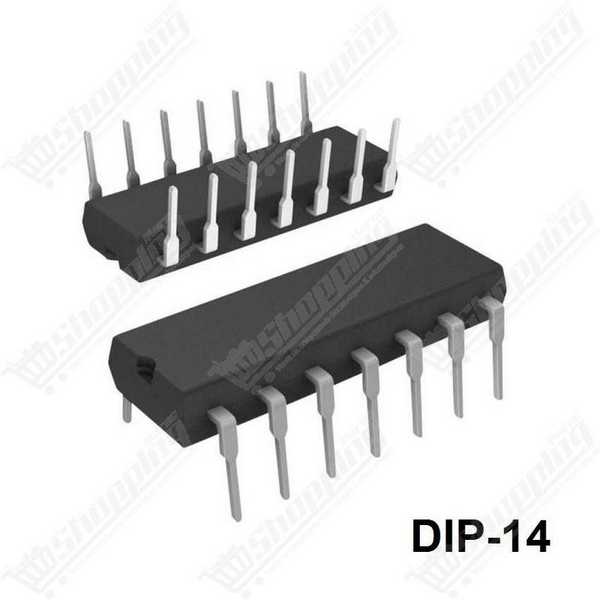

Circuit Intégré 74HC32 (7432) - 4 Portes OU à 2 Entrées - DIP-14
Circuit intégré logique 74HC32 comportant quatre portes OU indépendantes à deux entrées en boîtier DIP-14.
- Fonction : 4 Portes Logiques OU (Quad OR Gate)
- Technologie : CMOS Haute Vitesse (Low Power)
- Tension d'alimentation : 2.0 V à 6.0 V
- Boîtier : DIP-14 standard traversant
- Consommation : Ultra-faible (max 20 µA)
Architecture Logique et Fiabilité du Circuit Intégré 74HC32
Vous cherchez à consolider vos signaux numériques sans complexifier votre circuit ? Le 74HC32 est la réponse universelle aux besoins de logique combinatoire. Ce composant intègre quatre portes logiques OU (OR) indépendantes, agissant comme le "décideur" essentiel de vos montages électroniques : si l'une ou l'autre entrée est active, la sortie l'est aussi. Contrairement aux anciennes séries TTL gourmandes en énergie, cette version utilisant la technologie CMOS haute vitesse vous offre le meilleur des deux mondes : une consommation ultra-faible idéale pour les projets sur batterie, tout en maintenant une vitesse de commutation rapide. Que ce soit pour un prototype sur Breadboard ou une réparation industrielle, le 74HC32 en boîtier DIP-14 est un standard incontournable pour tout électronicien au Maroc.
Performances Techniques du 74HC32 CMOS
- Large plage d'alimentation : Fonctionne parfaitement de 2,0 V à 6,0 V, s'adaptant aussi bien aux systèmes 3.3V modernes qu'aux classiques 5V.
- Efficacité énergétique : Une consommation au repos quasi nulle de 20 µA maximum, prolongeant la durée de vie de vos piles.
- Rapidité d'exécution : Temps de propagation réduit à environ 23 ns (sous 4,5 V), garantissant une réactivité immédiate de votre logique.
- Immunité au bruit : La technologie CMOS assure une excellente stabilité du signal, même dans des environnements électriquement bruyants.
- Format Pratique : Boîtier DIP-14 standard, parfait pour une insertion facile sur plaques d'essais et supports de circuits intégrés.
Applications Concrètes de la Quadruple Porte OU 74HC32
- Systèmes de sécurité et d'alarme : Déclenchez une alerte unique si l'un des multiples capteurs (porte A OU fenêtre B) est activé.
- Interface de microcontrôleurs : Simplifiez le code de votre Arduino ou ESP32 en gérant la logique conditionnelle directement via le matériel (Hardware).
- Mixage de signaux de contrôle : Fusionnez plusieurs sources de commande pour piloter un seul actionneur ou une LED de statut.
- Réparations électroniques : Remplacement standard pour les puces logiques défaillantes dans les équipements audio, vidéo et informatiques vintage ou modernes.
Fiche Technique Détaillée : 74HC32 (DIP-14)
| Caractéristique | Spécification |
|---|---|
| Fonction Logique | Quadruple Porte OU (4x 2-Input OR Gates) |
| Technologie | High-speed CMOS (HC) |
| Tension d'alimentation (Vcc) | 2.0 V à 6.0 V |
| Courant de sortie | ±5.2 mA (à 6V) |

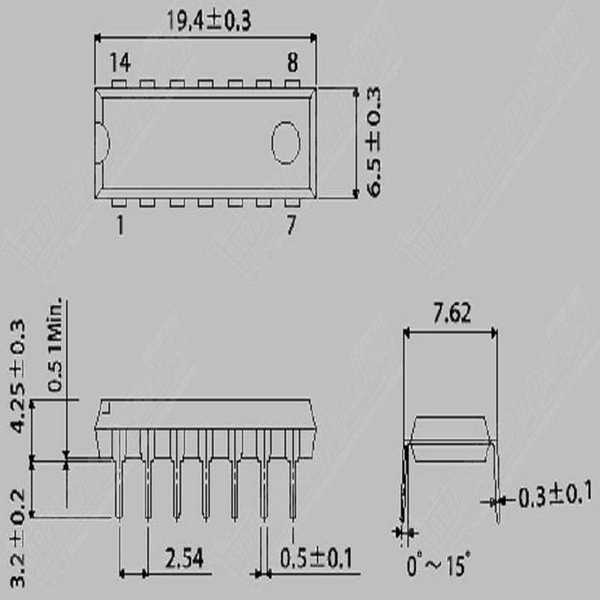

| Type de Boîtier | DIP-14 (Dual In-line Package) |
| Température de fonctionnement | -55 °C à +125 °C |
| Compatibilité Niveaux | Entrées CMOS / Sorties Push-pull |
| Brochage Alimentation | Pin 14 (Vcc) / Pin 7 (GND) |
Commander le 74HC32 au Maroc
Ne laissez pas votre projet à l'arrêt faute de composants logiques. Commandez dès maintenant votre 74HC32 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un composant de qualité, stocké localement et proposé à un prix compétitif. Ajoutez ce pilier de l'électronique numérique à votre panier et assurez la stabilité de vos futures conceptions.
FAQ : Maîtriser l'utilisation du 74HC32
Pourquoi ma sortie est-elle instable sans signal d'entrée connecté ?
C'est un phénomène classique des composants CMOS. Les entrées ne doivent jamais rester "flottantes". Si une broche d'entrée n'est connectée ni au VCC ni au GND, elle agit comme une antenne et capte le bruit ambiant, provoquant des commutations aléatoires et une surchauffe. Reliez toujours les entrées inutilisées à un potentiel fixe.
Puis-je utiliser le 74HC32 en 3,3V pour mes projets ESP32 ou Raspberry Pi ?
Absolument. Contrairement à l'ancienne série 74LS (limitée à 5V), le 74HC32 supporte une tension d'alimentation dès 2,0 V. Il est donc parfaitement adapté aux logiques modernes en 3,3V sans nécessiter de régulateur supplémentaire.
Le 74HC32 peut-il remplacer directement un 74LS32 ?
Attention, ce n'est pas systématique. Bien que le brochage DIP-14 soit identique, les seuils de tension diffèrent. Si un circuit TTL (LS) essaie de piloter une entrée CMOS (HC), le niveau "Haut" pourrait être insuffisant. Dans ce cas spécifique, préférez la série 74HCT32 ou ajoutez des résistances de tirage (pull-up).
Quelle charge puis-je piloter directement avec une sortie ?
Le 74HC32 peut fournir environ 4 à 5 mA sous 5V. C'est suffisant pour une LED de signalisation standard (avec résistance), mais insuffisant pour un moteur ou un relais. Pour ces charges inductives, utilisez la sortie du 74HC32 pour piloter un transistor ou un MOSFET.
Comment filtrer les parasites sur l'alimentation du composant ?
Pour assurer un fonctionnement stable, il est crucial de placer un condensateur de découplage de 0,1 µF (céramique) entre la broche 14 (VCC) et la broche 7 (GND). Ce condensateur doit être soudé ou placé le plus près possible du boîtier du 74HC32.
