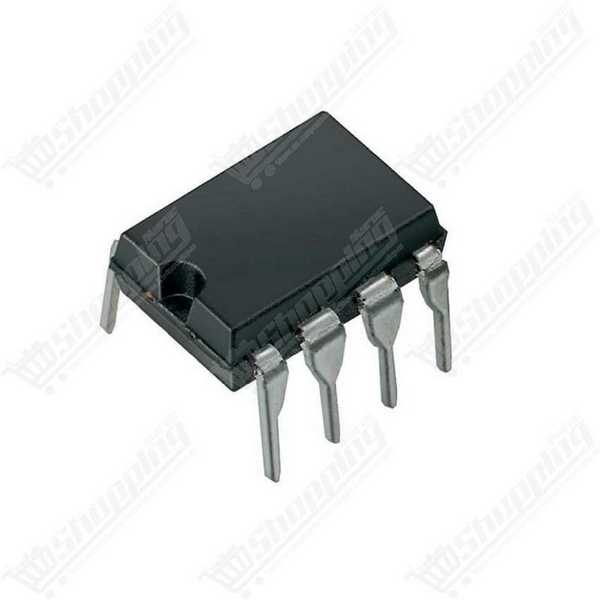

Amplificateur Opérationnel UA741 / LM741 DIP-8 1MHz
Amplificateur opérationnel monolithique légendaire LM741 uA741 en boîtier DIP-8 pour amplification, filtrage et traitement de signal analogique.
- Bande passante (GBW) : 1 MHz typique
- Protection continue contre les courts-circuits
- Compensation de fréquence interne intégrée
- Tension d'alimentation : ±5V à ±18V
- Vitesse de balayage : 0.5 V/μs
- Boîtier standard : DIP-8 (traversant)
Maîtrisez le signal analogique avec l'Amplificateur Opérationnel LM741 / uA741
Vous cherchez à amplifier, filtrer ou mathématiser vos signaux électriques avec fiabilité ? Le LM741 (aussi connu sous la référence uA741) n'est pas seulement un composant, c'est une légende de l'électronique monolithique. Conçu pour offrir une stabilité à toute épreuve, cet amplificateur opérationnel élimine les maux de tête habituels grâce à sa compensation de fréquence interne. Que vous soyez en train de concevoir un circuit éducatif, de réparer un équipement audio vintage ou de créer un comparateur de tension robuste, le LM741 est le choix rationnel pour une intégration simple, sans composants externes superflus. Il pardonne les erreurs de manipulation grâce à sa protection contre les courts-circuits et l'absence de phénomène de verrouillage (Latch-up).
Atouts Techniques et Performance du uA741
- Stabilité Inébranlable : Grâce à sa conception à compensation interne, il assure une opération stable en boucle fermée sans nécessiter de condensateurs externes.
- Protection Totale : La sortie est protégée indéfiniment contre les courts-circuits, idéal pour le prototypage rapide sur breadboard.
- Plage de Tension Flexible : Fonctionne confortablement sur une alimentation symétrique standard de ±5 V à ±18 V.
- Ajustement Précis : Dispose de broches Offset Null (1 et 5) pour annuler manuellement la tension de décalage et obtenir un zéro parfait.
- Format Standard : Boîtier DIP-8 traversant, compatible avec tous les supports de CI standards et plaques d'essai.
Applications Pratiques de l'AOP LM741 au Maroc
- Traitement de Signal Audio : Conception de préamplificateurs de base et de mélangeurs audio simples.
- Calcul Analogique : Réalisation de circuits sommateurs, soustracteurs, intégrateurs et différentiateurs pour le traitement mathématique des signaux.
- Comparateurs de Tension : Idéal pour les systèmes de régulation (thermostats, déclencheurs crépusculaires) où la vitesse n'est pas critique.
- Génération de Formes d'Onde : Création d'oscillateurs basse fréquence et de générateurs de signaux triangulaires.
- Filtres Actifs : Construction de filtres passe-bas, passe-haut et passe-bande pour nettoyer vos signaux de capteurs.
Fiche Technique Détaillée : Amplificateur LM741
| Paramètre | Valeur Spécifiée |
|---|---|
| Type de Boîtier | DIP-8 (8 broches) |
| Tension d'alimentation (Vcc/Vee) | ±5 V à ±18 V (Max ±22 V) |
| Bande Passante (GBW) | 1,0 MHz (typique) |
| Vitesse de balayage (Slew Rate) | 0,5 V/µs |
| Gain en tension (Boucle ouverte) | 100 dB à 106 dB (200 V/mV) |
| Impédance d'entrée | 0,3 MΩ à 2 MΩ |
| Courant de consommation | 1,7 mA à 2,8 mA |
| Température de fonctionnement | 0°C à +70°C (Standard) |
Configuration des Broches (Pinout DIP-8)
- Broche 1 & 5 : Offset Null (Réglage du zéro)
- Broche 2 : Entrée Inverseuse (-)
- Broche 3 : Entrée Non-Inverseuse (+)
- Broche 4 : Alimentation Négative (Vee)
- Broche 6 : Sortie du Signal
- Broche 7 : Alimentation Positive (Vcc)
Commander le LM741 au Maroc
Ne laissez pas votre projet à l'arrêt faute de composants. Commandez dès maintenant votre Amplificateur Opérationnel LM741 et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc, que vous soyez à Casablanca, Rabat, Marrakech ou Tanger. Bénéficiez d'un prix compétitif pour ce composant essentiel à tout laboratoire d'électronique.
Questions Fréquentes sur l'Utilisation du LM741
Puis-je alimenter le LM741 avec une seule source (ex: Arduino 5V) ?
C'est techniquement possible mais fortement déconseillé pour des résultats précis. Le LM741 est optimisé pour une alimentation symétrique (ex: ±12V ou ±15V). Avec une simple alimentation de 5V, la plage dynamique de sortie est drastiquement réduite et le signal risque d'être écrêté, car ce n'est pas un AOP "Rail-to-Rail".
Pourquoi mon signal de sortie est-il triangulaire au lieu de carré ?
Ce phénomène est lié au Slew Rate (Vitesse de balayage) du composant, qui est limité à 0,5 V/µs. Le LM741 ne peut pas changer sa tension de sortie instantanément. Si vous travaillez à haute fréquence ou avec des signaux rapides, l'AOP n'arrive pas à suivre, transformant les fronts raides en pentes (signal triangulaire). Il est préférable de l'utiliser pour des applications basse fréquence.
À quoi servent les broches "Offset Null" (1 et 5) ?
Ces broches permettent de corriger les imperfections internes du silicium. En connectant un potentiomètre entre ces broches et l'alimentation négative, vous pouvez annuler la tension d'offset pour que la sortie soit parfaitement à 0V lorsque les entrées sont à 0V. Pour la plupart des projets amateurs, vous pouvez laisser ces broches déconnectées.
Comment calculer la bande passante réelle pour mon montage ?
Le LM741 a un produit Gain-Bande Passante (GBW) de 1 MHz. La bande passante utilisable dépend de votre gain. Divisez 1 MHz par le gain de votre circuit. Par exemple, si vous amplifiez le signal par 100, votre bande passante maximale sera de 10 kHz (1 MHz / 100).
