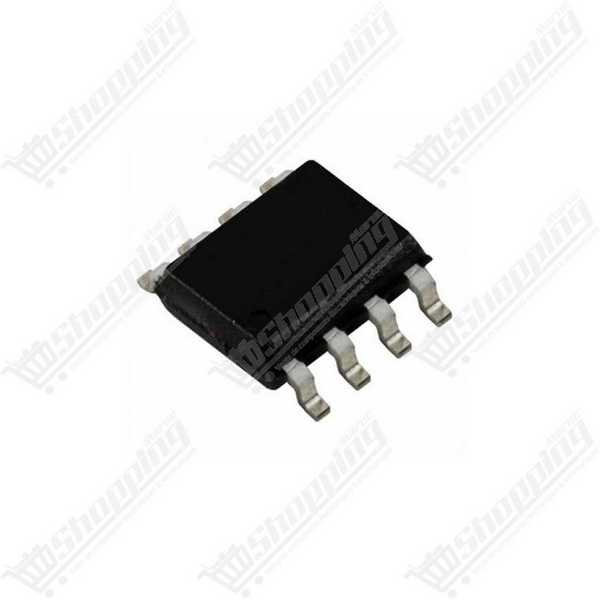

Circuit Intégré NE555 Texas Instruments SOP-8 SMD CMS
Le NE555 Texas Instruments SOP-8 est un timer de précision polyvalent pour vos projets électroniques compacts et fiables.
- Modes : Astable (oscillateur) et Monostable
- Boîtier : SOP-8 (CMS) compact
- Alimentation : 4.5 V à 16 V
- Courant de sortie : ±200 mA
- Fréquence max : 500 kHz
Le Standard de la Temporisation : NE555 Texas Instruments SOP-8
Le NE555 de Texas Instruments est un circuit intégré monolithique incontournable, reconnu mondialement pour sa stabilité et sa polyvalence. Proposé ici en boîtier SOP-8 (SMD/CMS), il offre une solution compacte pour réduire l'encombrement de vos circuits imprimés tout en conservant les performances légendaires du 555 classique. Que vous souhaitiez générer des impulsions précises de quelques microsecondes ou des temporisations de plusieurs heures, ce composant est le cœur idéal pour vos applications de timing.
Pourquoi choisir ce NE555 SMD ?
- Polyvalence Absolue : Fonctionne en mode Monostable (temporisateur one-shot) ou Astable (oscillateur libre) avec un cycle de service ajustable.
- Puissance de Sortie : Capable de fournir ou d'absorber jusqu'à 200 mA, il pilote directement des relais, des petites lampes ou des LEDs sans étage de puissance supplémentaire.
- Compatibilité : Sa sortie est compatible avec les niveaux logiques TTL, facilitant son intégration dans des systèmes numériques existants.
- Flexibilité d'Alimentation : Opère sur une large plage de tension de 4,5 V à 16 V, s'adaptant à la plupart des sources d'énergie standard.
Applications Types
Ce petit composant est au cœur de milliers d'applications électroniques :
- Génération de signaux carrés et d'horloges.
- Modulation de Largeur d'Impulsion (PWM) pour le contrôle moteur.
- Minuteries de précision et séquenciers.
- Diviseurs de fréquence et tachymétrie.
- Systèmes d'alarmes et sécurité.
Spécifications Techniques
| Caractéristique | Valeur |
|---|---|
| Fabricant | Texas Instruments |
| Format du Boîtier | SOP-8 / SOIC-8 (SMD) |
| Tension d'alimentation (Vcc) | 4,5 V à 16 V |
| Courant de sortie Max | ±200 mA |
| Fréquence Maximale | 500 kHz |
| Température de fonctionnement | 0°C à +70°C |
| Dimensions | 4,9 x 3,9 mm (Pitch 1,27 mm) |
Brochage (Pinout SOP-8)
- 1. GND : Masse du circuit.
- 2. TRIG : Gâchette de déclenchement (< 1/3 Vcc).
- 3. OUT : Signal de sortie.
- 4. RESET : Remise à zéro (Active Low).
- 5. CONT : Contrôle de tension (bypass avec 10nF).
- 6. THRES : Seuil de fin de temporisation (> 2/3 Vcc).
- 7. DISCH : Décharge du condensateur de timing.
- 8. VCC : Alimentation positive.
Conseils d'Utilisation pour le Montage SOP-8
Le boîtier CMS demande un minimum de précision lors du soudage. Assurez-vous d'utiliser une panne fine et du flux pour éviter les courts-circuits entre les broches espacées de 1,27 mm. N'oubliez pas le condensateur de découplage (généralement 100nF) entre Vcc et GND, placé au plus près du composant pour filtrer les parasites lors des commutations.
