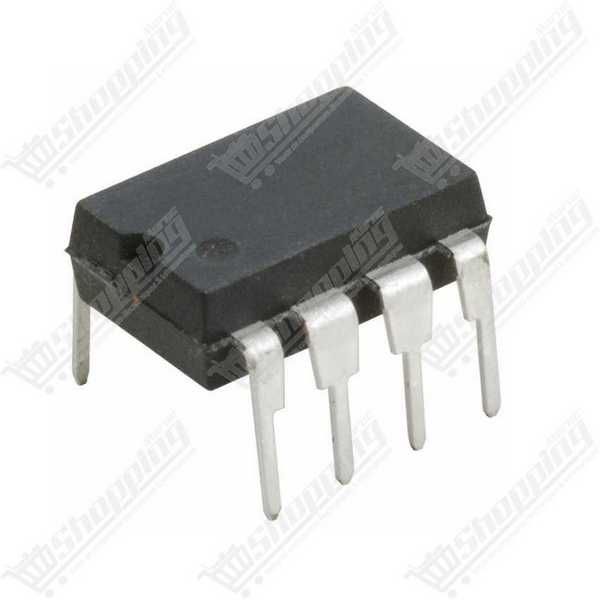

Circuit Intégré UM3561A Générateur de Sons de Sirène 4 Sons DIP-8
Circuit intégré UM3561A générant 4 sons de sirène réalistes pour alarmes et modélisme.
- 4 sons : Police, Pompier, Ambulance, Mitrailleuse
- Tension d'alimentation : 2,4V à 3,6V (Typique 3V)
- Faible consommation : 150 µA
- Boîtier DIP-8 facile à intégrer
- Oscillateur interne (1 résistance externe requise)
Donnez de la Voix à vos Projets : Le Générateur de Sons UM3561A
Votre projet manque d'impact sonore ? Ne vous contentez pas d'un simple buzzer monotone. Le UM3561A est le cerveau sonore compact qu'il vous faut pour transformer un montage silencieux en une simulation réaliste. Que vous conceviez un système de sécurité DIY ou un jouet électronique, ce circuit intégré CMOS est conçu pour générer quatre effets acoustiques distincts (Police, Pompier, Ambulance, Mitrailleuse) avec une efficacité énergétique redoutable. Grâce à sa faible consommation de courant, il est idéal pour les dispositifs alimentés par batterie, offrant une solution LSI (Large Scale Integration) qui minimise le nombre de composants externes nécessaires. C'est la puce de référence pour allier simplicité d'intégration et diversité audio.
Atouts Techniques et Performances du UM3561A
- Polyvalence 4-en-1 : Une seule puce capable de produire 4 sons de sirène différents via une simple configuration logique des broches.
- Architecture Basse Consommation : Conçu pour durer, ce composant fonctionne avec une tension typique de 3V et ne consomme que 150 µA, préservant l'autonomie de vos piles.
- Intégration Simplifiée : L'oscillateur est interne ! Il ne vous faut qu'une seule résistance externe (220kΩ - 240kΩ) pour régler la fréquence, réduisant l'encombrement sur votre PCB.
- Format Standard : Livré en boîtier DIP-8, il s'insère parfaitement sur vos breadboards pour le prototypage rapide ou sur des supports DIP classiques.
- Logique de Contrôle Flexible : Basculez entre les modes (Sirène de Police, Pompier, Ambulance ou Mitrailleuse) en jouant simplement sur les niveaux logiques des broches SEL1 et SEL2.
Applications Concrètes : Pourquoi utiliser le générateur UM3561A ?
- Systèmes d'Alarme Domestiques : Créez une sirène de police dissuasive compacte qui se déclenche via un capteur de mouvement ou d'ouverture.
- Jouets et Modélisme : Ajoutez du réalisme à un camion de pompier miniature ou à une réplique de véhicule d'intervention avec des sons fidèles.
- Projets Éducatifs STEM : Le composant idéal pour apprendre aux étudiants comment interfacer un microcontrôleur (comme Arduino) avec des modules sonores analogiques.
- Gadgets de Bruitage : Concevez des accessoires de déguisement ou des boîtes à effets sonores (Sound Box) avec un simple commutateur rotatif pour changer d'ambiance.
Fiche Technique Détaillée : Circuit Intégré UM3561A
| Caractéristique | Spécification |
|---|---|
| Type de Produit | Générateur de sons CMOS LSI |
| Tension d'alimentation (Vdd) | 2,4 V à 3,6 V (Max Absolu 5,0 V) |
| Sons Disponibles | Police, Pompier, Ambulance, Mitrailleuse |
| Courant de fonctionnement | 150 µA (typique à 3V) |
| Courant de sortie (Io/p) | Min 3 mA (Nécessite amplification transistor) |
| Fréquence d'oscillation | Typique 106 kHz (avec R=240kΩ) |
| Température de fonctionnement | -10 °C à +60 °C |
| Boîtier | DIP-8 (8 broches) |
Commander le UM3561A au Maroc
Ne cherchez plus, votre composant audio est disponible ici même. Nous vous garantissons un UM3561A authentique au meilleur prix du marché marocain. Que vous soyez à Casablanca, Rabat, Marrakech ou Tanger, profitez de notre livraison rapide pour démarrer votre projet sans attendre. Stock disponible immédiatement pour les passionnés et les professionnels. Ajoutez-le à votre panier dès maintenant pour donner vie à vos idées !
FAQ : Tout savoir sur l'utilisation du UM3561A
Quelle est la tension d'alimentation recommandée pour le circuit UM3561A ?
La tension de fonctionnement idéale est de 3V (plage de 2,4V à 3,6V). Attention : ne dépassez jamais 5V, sous peine de détruire le composant. Si vous utilisez une pile de 9V, vous devez impérativement utiliser une diode Zener de 3,3V et une résistance série pour réguler la tension.
Pourquoi le son est-il très faible lorsque je branche un haut-parleur directement ?
C'est normal. La broche de sortie (Pin 3) ne fournit que 3 mA, ce qui est insuffisant pour un haut-parleur de 8 ohms. Pour obtenir un volume correct, vous devez utiliser un transistor NPN d'amplification (comme un 2SC9013 ou BC547) entre la sortie du circuit et le haut-parleur.
Comment sélectionner les différents sons de sirène ?
La sélection se fait via les broches 1 (SEL2) et 6 (SEL1) :
- Police : Laissez SEL1 et SEL2 déconnectés (flottants).
- Pompier : Connectez SEL1 au pôle positif (VDD).
- Ambulance : Connectez SEL1 à la masse (VSS/GND).
- Mitrailleuse : Connectez SEL2 au pôle positif (VDD).
Quel est le rôle de la résistance sur les broches 7 et 8 ?
Cette résistance externe détermine la vitesse de la sirène. Une valeur standard de 220kΩ à 240kΩ est recommandée. Si vous réduisez cette valeur, la sirène sera plus rapide (plus aiguë) ; si vous l'augmentez, le cycle sera plus lent.
Peut-on piloter le UM3561A avec un Arduino ?
Absolument. Puisque les sons sont pré-programmés en ROM, aucune bibliothèque n'est nécessaire. Vous pouvez connecter les sorties numériques de votre Arduino aux broches SEL1 et SEL2 pour changer de son dynamiquement via votre code.
Mon circuit ne produit que le son de police, que faire ?
Le son de police est le mode par défaut lorsque les broches de sélection sont "en l'air" (non connectées). Vérifiez vos soudures et assurez-vous que les connexions vers VDD ou VSS sur les broches 1 et 6 sont franches si vous souhaitez un autre son.
