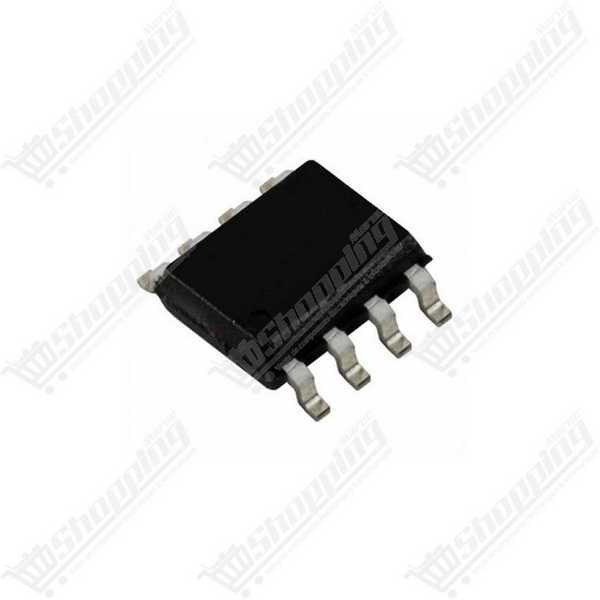

Circuit intégré TOP244GN SOP-7 SMD
Contrôleur Flyback TOP244GN SOP-7 haute efficacité avec MOSFET 700V intégré pour réparation d'alimentation à découpage.
- Tension de claquage : 700 V
- Puissance max (230VAC) : 28 W
- Fréquence de découpage : 132 kHz
- Boîtier : SOP-7 (SMD-8B)
- Technologie EcoSmart économe
Réparez et Optimisez vos Alimentations avec le TOP244GN
Le TOP244GN de la série TOPSwitch-GX est la solution intégrée par excellence pour vos alimentations à découpage. Ce circuit hors ligne (Off-line Switcher) combine intelligence et puissance sur une seule puce CMOS, intégrant un MOSFET haute tension de 700 V, un contrôleur PWM et des circuits de protection avancés. Spécialement conçu pour les applications compactes grâce à son format SMD, il est idéal pour réparer ou concevoir des chargeurs et alimentations performantes.
Performance et Sécurité : Les Atouts Techniques
- Intégration Totale : Remplacez de nombreux composants discrets grâce à l'intégration du MOSFET de puissance et du contrôleur PWM dans un boîtier unique.
- Efficacité EcoSmart : Bénéficiez d'une consommation d'énergie exceptionnellement basse, particulièrement en mode veille (No-load), respectant les normes écologiques les plus strictes.
- Réduction EMI : La fréquence de découpage de 132 kHz utilise la technique de l'étalement de spectre (jittering) pour minimiser les interférences électromagnétiques et réduire le coût des filtres.
- Démarrage Soft-start : Protégez vos composants électroniques contre les pics de courant lors de la mise sous tension grâce au démarrage progressif intégré.
- Protections Robustes : Inclut l'arrêt thermique avec récupération automatique, ainsi que la détection de sous-tension (UV) et surtension (OV) pour une fiabilité maximale.
Applications et Puissance
Le TOP244GN est optimisé pour les topologies Flyback. Il offre une flexibilité de puissance remarquable selon votre configuration :
- Adaptateur (Fermé) : Jusqu'à 21 W (230 VAC).
- Cadre Ouvert (Open Frame) : Jusqu'à 28 W (230 VAC), idéal pour les alimentations intégrées.
Fiche Technique : Commutateur TOP244GN
| Spécification | Valeur / Détail |
|---|---|
| Référence Fabricant | TOP244GN (Série TOPSwitch-GX) |
| Type de Boîtier | SOP-7 / SMD-8B (Montage Surface) |
| Tension de Claquage (MOSFET) | 700 V |
| Fréquence de Découpage | 132 kHz (Standard) |
| Puissance Max (230 VAC - Cadre Ouvert) | 28 W |
| Température de Jonction | -40 °C à +150 °C |
| Cycle de Service (Duty Cycle) | Typique 78 % |
Pourquoi une broche manquante ?

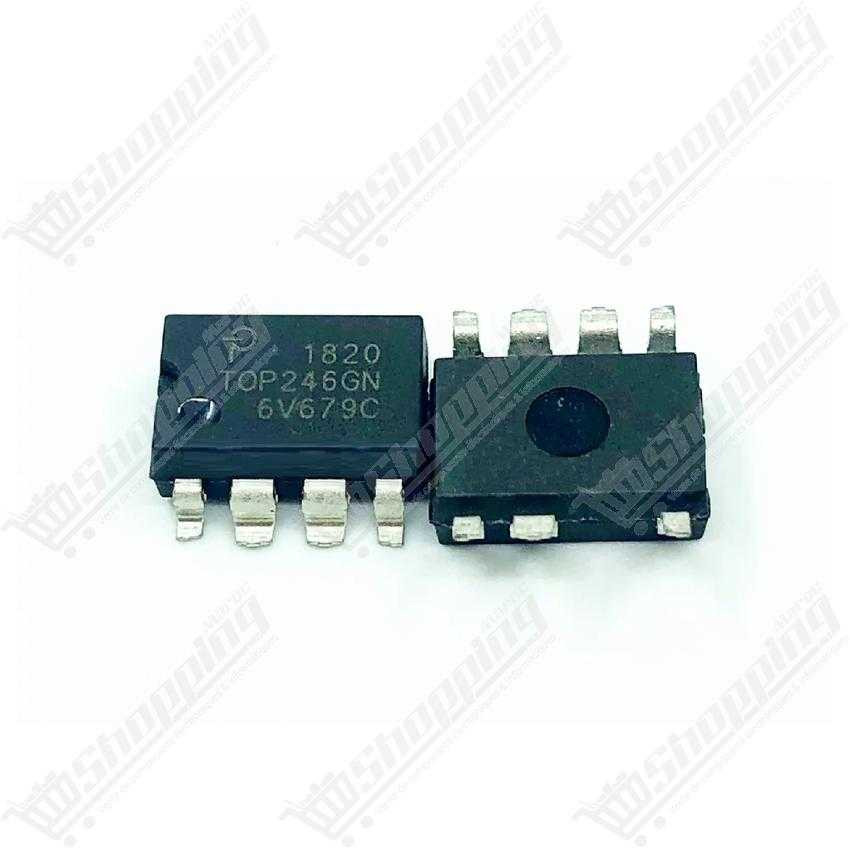

Vous remarquerez que le boîtier SOP-7 (SMD-8B) possède une broche en moins. Ceci est intentionnel pour augmenter la distance d'isolement (creepage) entre la haute tension du Drain et les broches de commande basse tension, garantissant ainsi une sécurité accrue contre les arcs électriques.
Commandez dès maintenant votre TOP244GN pour garantir la fiabilité et la longévité de vos réparations électroniques. Produit disponible pour livraison rapide au Maroc.
