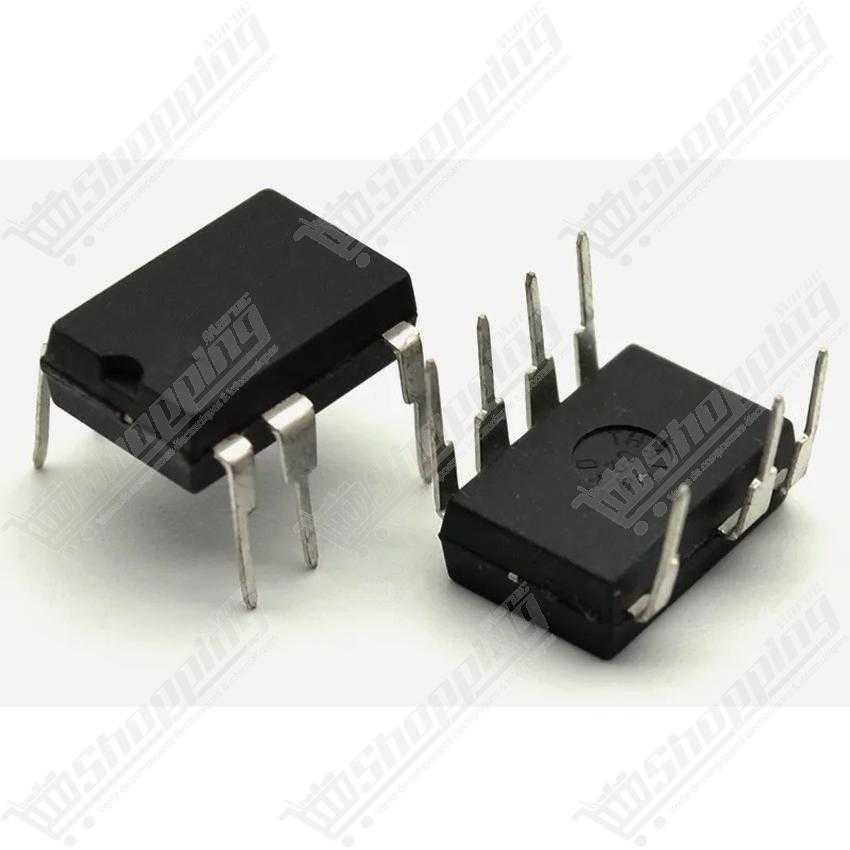

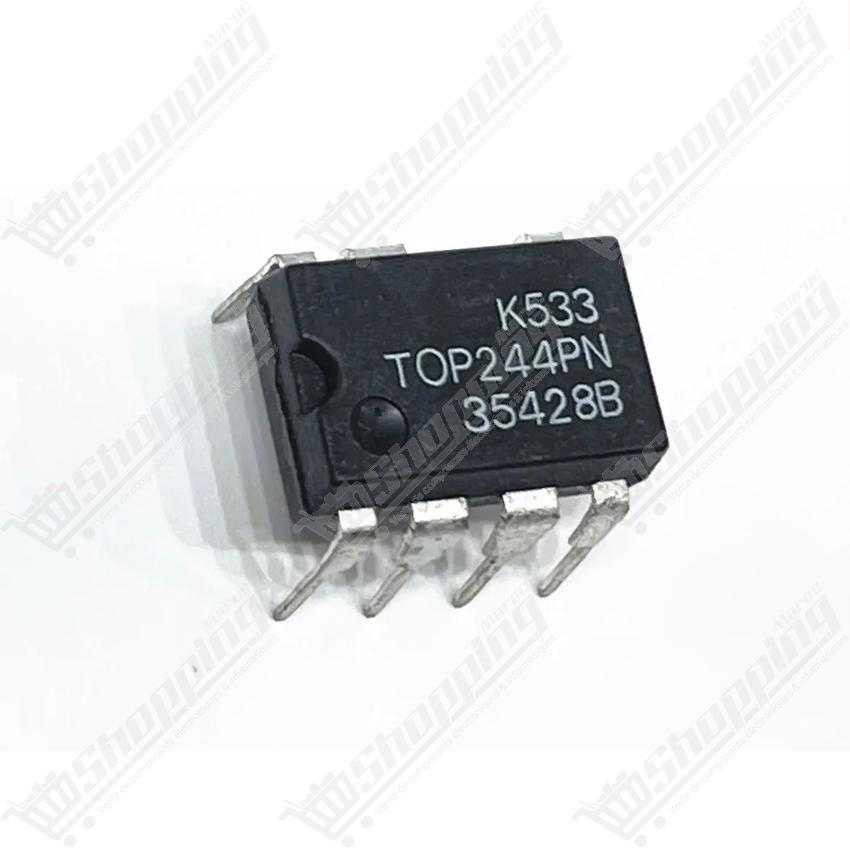

Circuit Intégré TOP244PN DIP-7

Réparez et Optimisez vos Alimentations avec le TOP244PN

Votre équipement électronique refuse de s'allumer ? Ne cherchez plus le coupable trop loin. Le **TOP244PN** de la célèbre famille **TOPSwitch-GX** est la solution de réparation et de conception par excellence pour les alimentations à découpage modernes. Ce n'est pas un simple transistor, c'est une centrale de gestion d'énergie intelligente sur une seule puce. Conçu pour remplacer les convertisseurs flyback discrets encombrants, ce circuit intégré combine un **MOSFET de puissance haute tension** robuste avec un contrôleur PWM précis. Que vous cherchiez à ressusciter un écran LCD, un chargeur ou à concevoir un projet IoT efficace, le TOP244PN offre une fiabilité industrielle et une **technologie EcoSmart** qui réduit drastiquement la consommation fantôme.

Pourquoi le TOP244PN est le Cœur Idéal de votre Circuit de Puissance

• Robustesse Haute Tension : Intègre un MOSFET capable de supporter une tension de claquage impressionnante de 700 V, protégeant votre circuit contre les pics du réseau électrique.
• Silence Électromagnétique : Grâce à sa fonction de Gigue de fréquence (Frequency Jitter), il étale le spectre de bruit, réduisant les interférences EMI et simplifiant le filtrage.
• Puissance Compacte : Délivre jusqu'à 28 W sur une entrée 230 VAC standard, le tout dans un format compact sans nécessiter de dissipateur encombrant pour la plupart des applications.
• Sécurité Intégrée : Dispose d'un démarrage progressif (Soft-start) pour éviter de stresser les composants au démarrage et d'une protection thermique hystérétique qui coupe le circuit à +140°C (typique) en cas de surchauffe.
• Efficacité EcoSmart : Consommation en veille ultra-faible, idéale pour respecter les normes énergétiques modernes.

Applications Concrètes : Que faire avec le Switcher TOP244PN ?

• Réparation d'Écrans et TV : Le composant de choix pour remplacer les puces d'alimentation grillées dans les moniteurs LCD et les décodeurs numériques.
• Chargeurs Universels : Conception d'adaptateurs secteur compacts et rapides pour ordinateurs portables ou smartphones.
• Domotique et IoT : Création d'alimentations auxiliaires stables et isolées pour vos microcontrôleurs et capteurs domestiques.
• Maintenance Industrielle : Remplacement fiable pour les alimentations de secours (UPS) et les modules de commande machine.

Fiche Technique Détaillée : Circuit TOP244PN

Commander le TOP244PN au Maroc : Disponibilité Immédiate

Ne laissez pas vos appareils en panne prendre la poussière. Commandez votre **TOP244PN** dès aujourd'hui et profitez d'une **livraison rapide partout au Maroc**. Nous garantissons des composants authentiques à un **prix compétitif**, parfaits pour les professionnels de la réparation comme pour les passionnés d'électronique. Stock disponible immédiatement pour une remise en état sans délai de vos alimentations.

FAQ : Diagnostic et Dépannage du TOP244PN

Pourquoi une broche est-elle manquante (Pin 6) sur le boîtier DIP-7 du TOP244PN ?

C'est une caractéristique de sécurité cruciale. La broche 6 est supprimée intentionnellement pour augmenter la distance de fuite (creepage) entre la broche de Drain haute tension et les broches de commande basse tension. Cela empêche les arcs électriques destructeurs, même sous 700 V.

Quels sont les signes courants de panne du circuit intégré TOP244PN ?

Les symptômes classiques incluent une explosion visible du boîtier, un fusible d'entrée grillé (indiquant un court-circuit interne du MOSFET), ou une alimentation totalement inerte en sortie sans dommage visuel. Ces pannes surviennent souvent après une surtension réseau.

Pourquoi la tension de sortie de mon alimentation "pulse" ou oscille ?

Ce phénomène est appelé "mode hoquet" (hiccup mode). Cela signifie que le TOP244PN fonctionne mais que sa protection s'active en boucle. C'est souvent causé par un court-circuit sur le secondaire, une surcharge, ou une défaillance de l'optocoupleur dans la boucle de rétroaction.

Comment tester le TOP244PN avec un multimètre ?

Placez votre multimètre en mode diode ou ohmmètre. Vérifiez la résistance entre la broche Drain (Pin 5) et la Source (Pin 4/7/8). Une résistance proche de zéro (court-circuit) confirme que le composant est HS. Notez que ce test ne valide pas la partie logique du contrôleur.

Le modèle TOP244YN peut-il remplacer directement le TOP244PN ?

Non. Bien que la puce interne soit similaire, le suffixe "YN" désigne un boîtier TO-220 (vertical avec trou de vis), tandis que le "PN" est un DIP-7 pour circuit imprimé. Ils sont mécaniquement incompatibles.

Peut-on remplacer un TOP244PN par un TOP245PN ?

Techniquement oui, car le brochage est identique. Cependant, le TOP245PN a une limite de courant plus élevée. En cas de futur défaut, il pourrait laisser passer trop d'énergie avant de couper, risquant d'endommager votre transformateur ou vos diodes secondaires.
