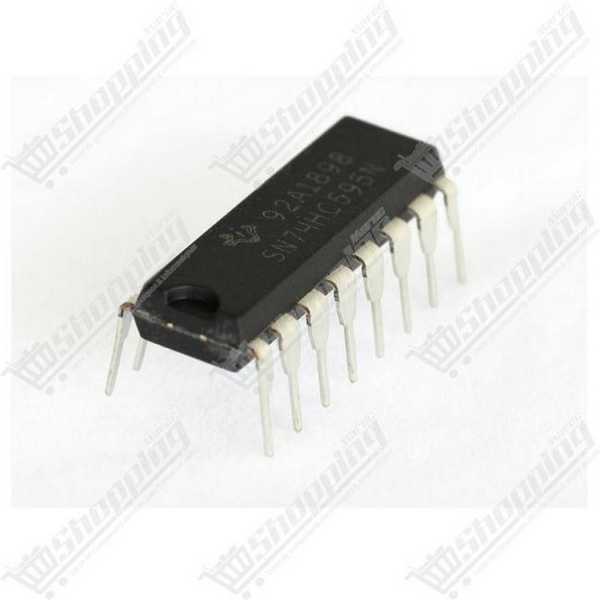

Registre à décalage 8 bits 74HC595 DIP-16
Étendez les sorties numériques de votre microcontrôleur Arduino avec ce registre à décalage 8 bits performant et économique.
- Type : Registre à décalage 8 bits 74HC595
- Boîtier : DIP-16 standard traversant
- Tension d'alimentation : 2.0 V à 6.0 V
- Extension I/O : Contrôle 8 sorties avec 3 broches
- Interface : Série vers Parallèle (SIPO)
- Compatibilité : Arduino, ESP32, Raspberry Pi
Étendez les Capacités de votre Projet avec le 74HC595
Le 74HC595 est le composant indispensable pour tout passionné d'électronique cherchant à multiplier les sorties numériques de son microcontrôleur. Que vous utilisiez un Arduino UNO, un Nano ou un ESP32, ce circuit intégré résout le problème classique du manque de broches I/O. Grâce à sa conversion série vers parallèle, il vous permet de piloter 8 sorties distinctes (LEDs, écrans LCD, relais) en ne mobilisant que 3 broches de votre carte de développement.
Pourquoi choisir le Registre à Décalage 74HC595 ?
- Économie de broches (GPIO) : Transformez 3 fils de commande (Data, Latch, Clock) en 8 lignes de sortie. Idéal pour conserver vos broches pour des capteurs.
- Mise en cascade (Daisy-Chaining) : Besoin de plus de 8 sorties ? Reliez plusieurs 74HC595 à la suite via la broche Q7' pour contrôler 16, 24 ou 64 sorties sans utiliser de broches supplémentaires sur votre Arduino.
- Technologie 3-États (Tri-state) : Permet d'isoler électriquement les sorties du bus, offrant une grande flexibilité dans la gestion des données.
- Performance Haute Vitesse : Avec une fréquence d'horloge pouvant atteindre 100 MHz (à 6V), ce registre assure un affichage fluide et sans scintillement, même pour des matrices de LED complexes.
- Robustesse : Le boîtier DIP-16 est facile à intégrer sur une breadboard ou un PCB, et chaque sortie supporte jusqu'à 35 mA, suffisant pour la plupart des LEDs.
Applications Types
- Création de journaux lumineux et matrices de LED.
- Pilotage d'afficheurs 7 segments multi-digits.
- Extension de ports pour claviers ou panneaux de contrôle.
- Contrôle de multiples relais pour la domotique.
- Projets de cubes LED 4x4x4 ou 8x8x8.
Caractéristiques Techniques : 74HC595 DIP-16
| Spécification | Valeur |
|---|---|
| Boîtier | DIP-16 |
| Tension d'alimentation (Vcc) | 2.0 V à 6.0 V |
| Architecture | 8-bit Serial-In, Parallel-Out |
| Courant de sortie max (par pin) | 35 mA |
| Fréquence d'horloge Max | 30 MHz (@4.5V) / 100 MHz (@6V) |
| Température de service | -40°C à +85°C |
| Consommation au repos | 80 µA Max |
Acheter le 74HC595 au Maroc
Ne limitez plus vos conceptions électroniques. Procurez-vous le circuit intégré 74HC595 de haute qualité sur notre site. Nous assurons une livraison rapide partout au Maroc. Composant essentiel pour l'apprentissage et le prototypage avancé, il est en stock et prêt à être expédié.
FAQ : Utilisation du 74HC595
Comment brancher le 74HC595 sur un Arduino ?
Connectez la broche 14 (DS) à une sortie numérique (Data), la broche 11 (SHCP) à l'horloge (Clock) et la broche 12 (STCP) au verrouillage (Latch). Alimentez le VCC en 5V et le GND à la masse. Utilisez la fonction shiftOut() de l'IDE Arduino pour envoyer vos données facilement.
À quoi servent les broches OE et MR ?
La broche OE (Output Enable, pin 13) active les sorties lorsqu'elle est reliée à la masse (GND). Si elle est HIGH, les sorties sont désactivées. La broche MR (Master Reset, pin 10) réinitialise le registre si elle est mise à la masse ; pour un fonctionnement normal, reliez-la au 5V (VCC).
Faut-il utiliser des condensateurs ?
Oui, pour garantir la stabilité, placez un condensateur de découplage de 0.1µF (100nF) entre les broches VCC et GND, le plus près possible du composant. Cela filtre les parasites lors des commutations rapides.
Peut-on piloter des relais avec ce composant ?
Le 74HC595 peut fournir des signaux logiques, mais pour piloter des relais de puissance, il est recommandé d'utiliser un transistor ou un driver (comme l'ULN2003) entre la sortie du registre et le relais pour protéger le circuit.
