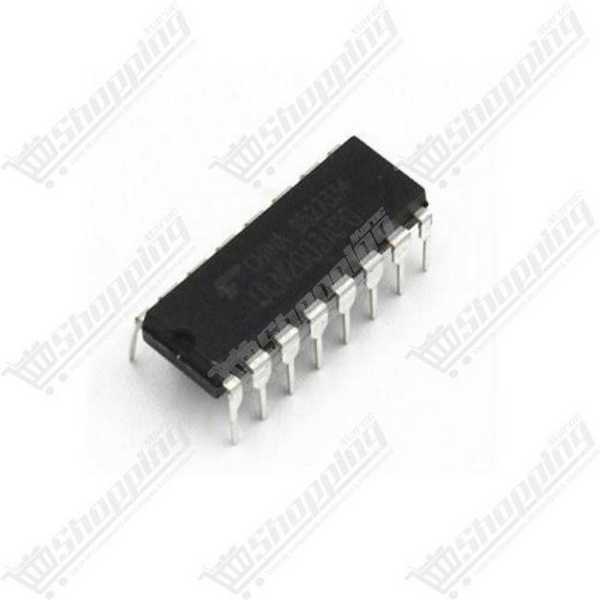

Circuit Intégré ULN2003 - Réseau de Transistors Darlington DIP-16
Driver de puissance à 7 canaux Darlington haute tension pour piloter moteurs et relais via microcontrôleur.
- 7 paires de transistors NPN Darlington
- Courant de sortie : 500 mA par canal
- Tension maximale : 50 V
- Diodes de roue libre intégrées
- Compatible TTL et CMOS 5V
- Format DIP-16 standard
Puissance et Protection : Le Driver ULN2003 Indispensable
Ne risquez plus d'endommager vos microcontrôleurs (Arduino, PIC, ESP32) en tentant de piloter des charges trop lourdes. Le circuit intégré ULN2003 est l'interface de puissance idéale. Ce réseau de 7 paires de transistors Darlington agit comme un tampon robuste, permettant de contrôler des composants gourmands en courant — jusqu'à 500 mA par sortie — avec une tension supportée de 50 V. C'est la solution standard pour interfacer la logique numérique faible puissance avec le monde physique.
Architecture et Atouts Techniques
- Haute Capacité : Chaque canal gère 500 mA en continu (600 mA en pointe), parfait pour les moteurs et relais.
- Protection Intégrée : Des diodes de roue libre (clamp diodes) sont incluses sur chaque sortie pour supprimer les surtensions inductives dangereuses lors de l'arrêt des bobines.
- Compatibilité Directe : Grâce à ses résistances de base de 2,7 kΩ, il se connecte directement aux sorties logiques TTL ou CMOS 5V sans composants additionnels.
- Flexibilité : Les sorties peuvent être mises en parallèle pour augmenter la capacité de courant si nécessaire.
- Intégration Facile : Le boîtier DIP-16 permet un montage aisé sur breadboard ou PCB, avec les entrées face aux sorties pour un routage propre.
Applications Pratiques du ULN2003
- Moteurs Pas à Pas : Le standard pour piloter les moteurs unipolaires (4 phases) comme le 28BYJ-48.
- Relais et Solénoïdes : Commutation fiable de bobines électromagnétiques.
- Éclairage : Gestion de barres LED ou de lampes nécessitant plus de 20mA.
- Buffers Logiques : Amplification de signal pour transmission longue distance.
Fiche Technique Détaillée
| Caractéristique | Valeur |
|---|---|
| Boîtier | DIP-16 |
| Architecture | 7 x Darlington NPN |
| Tension Sortie Max (Vce) | 50 V |
| Courant Max (par canal) | 500 mA |
| Tension Entrée Max | 30 V |
| Tension Saturation (Vce sat) | 0.9V - 1.6V |
| Température | -20°C à +85°C |
FAQ : Utilisation du ULN2003
Comment brancher la broche COM (pin 9) ?
La broche 9 (Common) est connectée aux cathodes des diodes de protection internes. Pour protéger le ULN2003 lors du pilotage de charges inductives (moteurs, relais), connectez impérativement cette broche à la tension positive (+) qui alimente votre charge (ex: +12V).
Est-il compatible avec du 3.3V ?
Oui, bien que les résistances soient optimisées pour du 5V, le ULN2003 commute correctement avec des signaux logiques de 3.3V (comme sur Raspberry Pi ou ESP32), suffisant pour saturer les transistors dans la plupart des applications.
Puis-je utiliser tous les canaux à fond simultanément ?
Attention à la dissipation thermique. Bien que chaque canal supporte 500mA, le boîtier DIP-16 ne peut dissiper qu'environ 1 Watt au total. Si vous activez les 7 canaux en même temps, limitez le courant par canal pour éviter la surchauffe.
