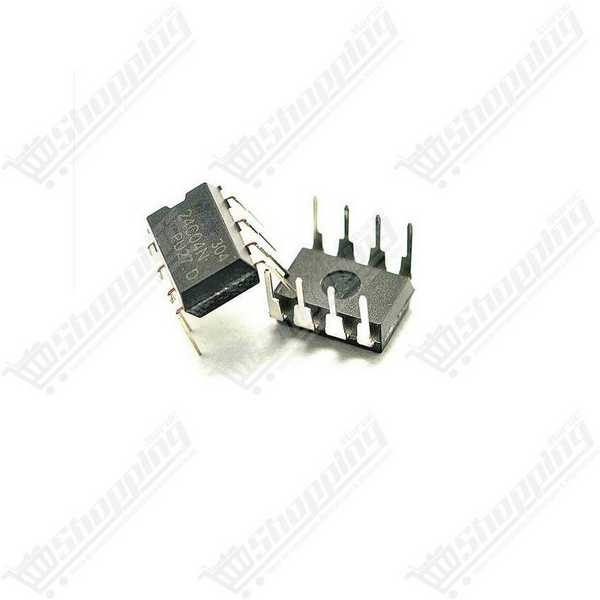

Mémoire EEPROM Atmel 24C04 4Kb DIP-8
Mémoire EEPROM série 4 Kbits fiable avec interface I2C pour stockage de données non volatile sur microcontrôleur.
- Capacité : 4 Kbits (512 octets)
- Interface : Série I2C (2 fils)
- Boîtier : DIP-8 Traversant
- Tension : 1.8 V à 5.5 V
- Endurance : 1 000 000 cycles
Stockage Non-Volatile Fiable : L'expertise de l'Atmel 24C04
Vos microcontrôleurs manquent d'espace pour sauvegarder des données critiques ? L'EEPROM Atmel 24C04 est la solution de stockage série indispensable. Conçue pour assurer la pérennité de vos données, cette puce de 4 Kbits permet de conserver paramètres et logs même après une coupure de courant. Idéale pour les applications industrielles et commerciales, elle s'interface facilement avec n'importe quel système via le protocole I2C, du simple Arduino aux systèmes embarqués complexes.
Spécificités Techniques et Performance du Module 24C04
- Capacité Idéale : Offre 4 Kbits (512 octets) d'espace, organisés en 512 mots de 8 bits.
- Endurance Exceptionnelle : Supporte jusqu'à 1 000 000 de cycles d'écriture pour une fiabilité à toute épreuve.
- Sécurité des Données : Rétention garantie pendant 100 ans et protection matérielle via broche WP.
- Basse Consommation : Courant de veille ultra-faible de 6 µA et fonctionnement possible dès 1,8 V.
- Vitesse Ajustable : Fréquence d'horloge jusqu'à 400 kHz (à 5V) pour des transferts rapides.
Pourquoi intégrer le circuit 24C04 dans vos projets ?
- Mémorisation de Configuration : Sauvegardez les réglages utilisateur, calibration de capteurs ou identifiants réseau.
- Datalogging Compact : Enregistrez des codes d'erreur ou des compteurs d'événements sans utiliser de carte SD.
- Compatibilité Universelle : Le boîtier DIP-8 standard s'insère facilement sur breadboard ou PCB.
- Sécurité Write Protect : La broche WP permet de verrouiller la mémoire en lecture seule pour éviter les effacements accidentels.
Fiche Technique Détaillée : Atmel 24C04 DIP-8
| Caractéristique | Valeur / Spécification |
|---|---|
| Type de Mémoire | EEPROM Série |
| Capacité | 4 Kbits (512 x 8 bits) |
| Interface | I2C (2 fils) |
| Boîtier | DIP-8 (Plastique) |
| Tension d'Alimentation | 1.8V - 5.5V DC |
| Page Write | Jusqu'à 16 octets |
| Temps d'écriture | Max 5 ms (Auto-temporisé) |
| Température de fonctionnement | -40°C à +85°C (Industriel) |
Commander l'EEPROM Atmel 24C04 au Maroc
Besoin d'une mémoire fiable pour vos réparations ou prototypes ? Commandez votre Atmel 24C04 dès aujourd'hui. Nous assurons une livraison rapide partout au Maroc. Profitez de notre stock disponible pour ne jamais stopper votre production électronique.
FAQ : Astuces pour l'utilisation de la 24C04
Comment fonctionne l'adressage de la 24C04 ?
La 24C04 possède 4 Kbits. Contrairement aux modèles plus petits, elle peut utiliser jusqu'à 2 adresses sur le bus I2C pour adresser l'ensemble de ses 512 octets, agissant virtuellement comme deux blocs de 256 octets selon l'implémentation de votre bibliothèque.
Comment utiliser la broche Write Protect (WP) ?

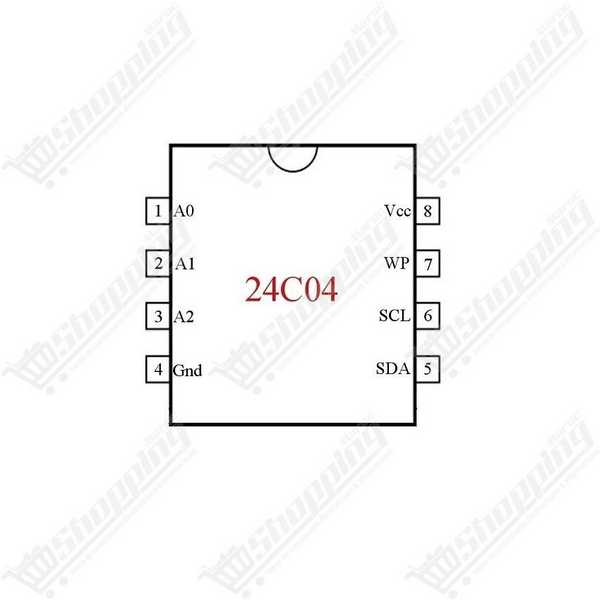

Pour pouvoir écrire des données, la broche WP (Pin 7) doit être connectée à la Masse (GND). Si vous la connectez au VCC, la puce sera protégée en écriture (lecture seule).
Quelles résistances de pull-up utiliser ?
Comme pour tout périphérique I2C, il est nécessaire de placer des résistances de tirage (pull-up) sur les lignes SDA et SCL. Une valeur de 4.7kΩ est généralement recommandée pour une tension de 5V.
