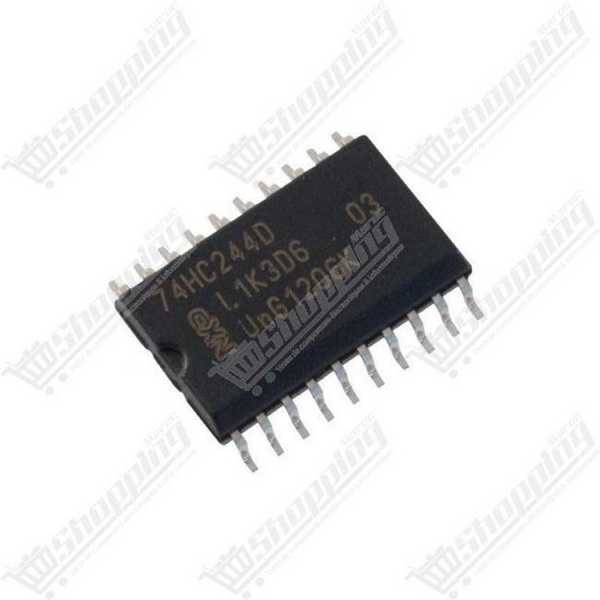

Circuit intégré 74HC244D - Buffer/Pilote de ligne octal 3 états - SMD SOP-20
Tampon de ligne octal 74HC244D en boîtier SOP-20 pour l'isolation et le pilotage efficace de bus de données.
- Buffer octal 3 états non-inverseur
- Boîtier CMS SOP-20 compact
- Large tension d'alimentation 2V à 6V
- Protection ESD élevée (> 2000V)
- Technologie CMOS haute vitesse
Optimisation de Bus et Isolation de Signal avec le 74HC244D
Le 74HC244D est un composant essentiel pour la gestion de signaux numériques dans les conceptions électroniques modernes. Ce tampon/pilote de ligne octal (8 bits) est conçu pour agir comme une interface robuste entre vos microcontrôleurs et vos périphériques. Grâce à ses sorties 3 états (Tri-state), il permet d'isoler efficacement des sections de bus ou de piloter des lignes de transmission sans interférences. En format SMD SOP-20, il assure une intégration compacte sur vos circuits imprimés (PCB), tout en bénéficiant de la fiabilité de la technologie CMOS Si-gate.
Performances Techniques Clés du Pilote de Ligne 74HC244D
- Technologie Avancée : Architecture CMOS haute vitesse à grille de silicium, combinant faible consommation et haute immunité au bruit.
- Flexibilité de Tension : Opérationnel sur une plage étendue de 2,0 V à 6,0 V, compatible avec la plupart des systèmes logiques.
- Vitesse et Réactivité : Délai de propagation typique ultra-rapide de 10 ns (à 6V), idéal pour les communications de données rapides.
- Gestion de Puissance : Consommation au repos extrêmement faible (max 4,0 µA), prolongeant la durée de vie des systèmes sur batterie.
- Robustesse Électrostatique : Protection ESD renforcée dépassant 2000 V (HBM) et 1000 V (CDM) pour une manipulation sécurisée.
Applications Concrètes du Buffer 74HC244D SOP-20
- Gestion de Bus de Données : Utilisation des entrées d'activation (1OE et 2OE) pour connecter ou isoler (haute impédance) des périphériques sur un bus partagé.
- Pilotage de Lignes Longues : Capacité à fournir ±7,8 mA pour maintenir l'intégrité du signal sur des câbles ou des traces de PCB étendues.
- Protection des I/O : Sert de barrière de protection entre les GPIO sensibles d'un MCU et des charges externes ou des connecteurs.
- Interface de Mémoire : Idéal pour l'adressage et le contrôle de puces mémoires ou d'afficheurs multiples.
Fiche Technique Détaillée : IC 74HC244D
| Paramètre | Spécification |
|---|---|
| Type de Logique | Tampon / Pilote de ligne Octal |
| Boîtier | SOP-20 / SOIC-20 (CMS) |
| Tension d'alimentation (VCC) | 2,0 V à 6,0 V |
| Architecture de sortie | 3 états (Tri-state), Non-inverseuse |
| Courant de sortie (IO) | ±7,8 mA (à 4,5 V) |
| Température de fonctionnement | -40 °C à +125 °C |
| Broches de contrôle | 2x Output Enable (Active Low) |
| Largeur du corps | 7,50 mm (0,295") |
| Protection ESD (HBM) | > 2000 V |
Commander le 74HC244D (CMS) au Maroc
Fiabilisez vos conceptions électroniques avec le IC 74HC244D. Commandez dès maintenant ce composant indispensable et profitez d'une livraison rapide partout au Maroc. Disponible en stock pour les amateurs, les étudiants et les professionnels, nous assurons un produit conforme et de qualité à un prix compétitif.
FAQ : Tout savoir sur le Driver de Ligne 74HC244D
Quelle est la fonction des broches 1OE et 2OE ?
Les broches 1OE (broche 1) et 2OE (broche 19) sont les entrées "Output Enable". Elles sont actives à l'état BAS (GND). Lorsqu'elles sont mises à l'état HAUT (VCC), les sorties correspondantes passent en état de haute impédance (OFF), déconnectant le chip du circuit.
Le 74HC244D est-il compatible avec les niveaux TTL ?
Le modèle 74HC244 utilise des niveaux logiques CMOS. Bien qu'il soit compatible broche à broche avec la série LSTTL, pour une compatibilité stricte des seuils de tension TTL (ex: microcontrôleurs 5V anciens), il est souvent préférable d'utiliser la version 74HCT244.
Comment souder le boîtier SOP-20 ?
Le boîtier SOP-20 (SMD) possède un pas de 1,27 mm. Il peut être soudé à la main avec un fer à pointe fine et du flux, ou via une station à air chaud. Assurez-vous de ne pas surchauffer le composant au-delà des spécifications thermiques.
Quelle est la différence avec le 74HC245 ?
Le 74HC244 est unidirectionnel (entrée vers sortie). Le 74HC245 est un transceiver bidirectionnel, permettant aux données de circuler dans les deux sens, ce qui est utile pour les bus de données lecture/écriture.
Faut-il un condensateur de découplage ?
Oui, absolument. Comme pour tout circuit logique rapide, placez un condensateur céramique de 100nF (0.1µF) entre la broche VCC (20) et GND (10), au plus près du boîtier, pour filtrer les parasites d'alimentation.
