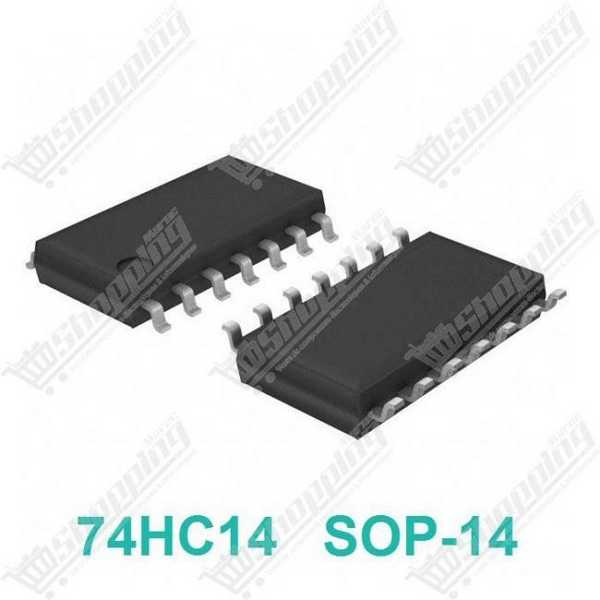

74HC14D SMD SOP-14 - Circuit Intégré Inverseur Hexagonal à Trigger de Schmitt
Circuit inverseur hex à trigger de Schmitt 74HC14D format CMS pour la stabilisation précise de signaux numériques.
- Type : Hex Inverter Schmitt Trigger
- Boîtier : SOP-14 (Montage surface)
- Tension : 2.0 V à 6.0 V
- Hystérésis typique : 1.1 V
- Vitesse : Propagation ~11 ns
Maîtrisez vos Signaux avec le Circuit 74HC14D à Bascule de Schmitt
Vos projets souffrent-ils de signaux erratiques ou de parasites numériques ? Ne laissez pas le bruit gâcher la précision de vos montages. Le 74HC14D est bien plus qu'un simple composant logique : c'est la solution ultime pour "nettoyer" vos entrées. Grâce à ses 6 inverseurs indépendants équipés de la technologie Schmitt-trigger, ce circuit transforme des signaux lents, bruyants ou déformés en signaux de sortie numériques nets et tranchants. Idéal pour les conceptions modernes nécessitant un montage en surface (SMD), ce composant est un incontournable pour garantir la stabilité de vos systèmes électroniques.
Atouts Techniques et Performances du 74HC14D SMD
- Technologie Hybride : Combine la faible consommation du CMOS avec la vitesse de commutation élevée, offrant un temps de propagation typique de seulement 11 ns.
- Immunité au Bruit : L'hystérésis intégrée (typiquement 1,1 V à 4,5 V) permet de filtrer efficacement les fluctuations indésirables sur les entrées.
- Flexibilité d'Alimentation : Fonctionne sur une large plage de tension allant de 2,0 V à 6,0 V, s'adaptant à la plupart des microcontrôleurs et circuits logiques.
- Format Compact : Boîtier SOP-14 (SMD) pour une intégration professionnelle et un gain de place sur vos circuits imprimés (PCB).
- Robustesse ESD : Protection avancée contre les décharges électrostatiques (> 2000 V HBM), assurant une longue durée de vie à votre montage.
Applications Concrètes : Pourquoi Choisir le 74HC14D ?
- Anti-rebond (Debouncing) : Indispensable pour lire proprement un bouton poussoir ou un interrupteur mécanique sans fausses activations multiples.
- Restauration de Signal : Redonnez une forme carrée parfaite à des signaux numériques dégradés après une longue transmission.
- Création d'Oscillateurs : Réalisez facilement des multivibrateurs astables ou des générateurs d'impulsions avec seulement une résistance et un condensateur externes.
- Conversion de Niveaux : Interfacez des capteurs analogiques lents avec des microcontrôleurs numériques rapides sans risque d'instabilité.
Fiche Technique Détaillée : 74HC14D SOP-14
| Spécification | Valeur / Détail |
|---|---|
| Type de Circuit | Hex Inverter avec Schmitt Trigger |
| Boîtier | SOP-14 / SOIC-14 (Montage en surface) |
| Tension d'Alimentation (Vcc) | 2,0 V à 6,0 V |
| Courant de Sortie (Io) | ±5,2 mA (à 5 V) |
| Consommation au Repos | 2 µA max (faible consommation) |
| Plage de Température | -40 °C à +125 °C |
| Seuil d'Hystérésis | ~1,1 V (pour Vcc = 4,5 V) |
Commander le 74HC14D au Maroc
Optimisez la fiabilité de vos conceptions électroniques dès aujourd'hui. En commandant le 74HC14D chez nous, vous bénéficiez d'un prix compétitif et d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc, que vous soyez à Casablanca, Rabat, ou Tanger. Ne laissez plus le bruit perturber vos circuits, passez à la précision Schmitt Trigger maintenant !
FAQ : Questions Fréquentes sur le Circuit 74HC14D
- Q1 : Que faire des entrées inutilisées du circuit 74HC14D ?
- Il ne faut jamais laisser les entrées flottantes. Toutes les entrées non utilisées doivent être reliées soit à la masse (GND), soit à l'alimentation (VCC) pour éviter les oscillations parasites à haute fréquence et une surconsommation d'énergie.
- Q2 : Puis-je utiliser le boîtier SOP-14 directement sur une plaque d'essai (breadboard) ?
- Non, le format SOP-14 est un boîtier pour composants de surface (SMD). Pour une utilisation sur breadboard, vous devez utiliser une carte adaptatrice SOP vers DIP ou choisir la version 74HC14N, qui est le format traversant classique.
- Q3 : Comment câbler ce circuit pour l'anti-rebond (debouncing) d'un bouton poussoir ?
- Il faut associer l'inverseur à un filtre RC (par exemple une résistance de 10kΩ et un condensateur de 100nF) à l'entrée. Le trigger de Schmitt transforme alors la décharge lente et bruitée du condensateur en un signal numérique net et unique.
- Q4 : Le 74HC14D est-il compatible avec les signaux 3,3V s'il est alimenté en 5V ?
- Ce n'est pas fiable, car les seuils de basculement (hystérésis) sont proportionnels à la tension d'alimentation (VCC). Pour convertir proprement des signaux 3,3V vers du 5V, il est conseillé d'utiliser la variante 74HCT14, spécifiquement conçue pour être compatible avec les niveaux logiques TTL.
- Q5 : Quelle est la tension d'alimentation maximale supportée ?
- La plage de fonctionnement recommandée se situe entre 2V et 6V. Une tension supérieure à 7V risque d'endommager le composant de façon irréversible. Pour des projets nécessitant du 9V ou 12V, il est préférable d'utiliser le CD40106.
- Q6 : Pourquoi mon circuit présente-t-il des comportements erratiques malgré un bon câblage ?
- Ce problème est souvent causé par l'absence d'un condensateur de découplage. Il est impératif de placer un condensateur céramique de 100nF au plus près des broches d'alimentation (VCC et GND) pour filtrer les bruits de commutation internes.
