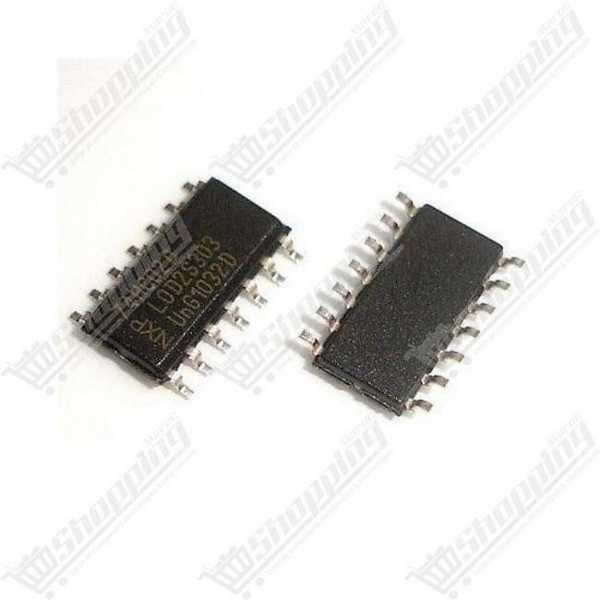

Circuit intégré 74HC02 Quadruple Porte NOR SMD SOP-14
Circuit logique CMOS 74HC02 à quatre portes NOR indépendantes en boîtier SOP-14 compact pour applications électroniques rapides.
- Fonction : Quadruple porte NOR 2 entrées
- Alimentation : 2,0 V à 6,0 V
- Boîtier : SMD SOP-14 (SOIC-14)
- Technologie : CMOS High-Speed faible consommation
- Protection ESD élevée (> 2000 V)
Architecture Logique Compacte : Le 74HC02 SMD pour vos Circuits Avancés
Besoin de précision dans un format miniature ? Ne cherchez plus. Le 74HC02 n'est pas une simple puce ; c'est la clé de voûte de vos conceptions numériques modernes. Oubliez les anciens circuits TTL gourmands en énergie. Ce composant intègre quatre portes NON-OU (NOR) indépendantes dans un boîtier SMD SOP-14 ultra-compact, optimisant ainsi l'espace sur vos circuits imprimés (PCB). Idéal pour les ingénieurs et les passionnés exigeants au Maroc, ce circuit offre la robustesse de la technologie CMOS avec une consommation quasi nulle, garantissant une intégrité de signal parfaite pour vos projets les plus sensibles.
Performance et Rapidité du Circuit Intégré 74HC02
- Polyvalence de Tension : Fonctionne sans accroc sur une plage étendue de 2,0 V à 6,0 V, s'adaptant aussi bien aux systèmes 3.3V qu'aux standards 5V.
- Vitesse Fulgurante : Profitez d'un temps de propagation typique de seulement 7 ns, idéal pour le traitement de signaux rapides.
- Efficacité Énergétique : Technologie CMOS High-Speed réduisant la consommation statique à moins de 20 µA. Votre batterie vous remerciera.
- Robustesse Électrique : Immunité élevée au bruit et protection ESD > 2000 V pour une durabilité accrue dans les environnements difficiles.
- Capacité de Pilotage : Sorties tamponnées puissantes capables de gérer jusqu'à 10 charges LSTTL simultanément.
Pourquoi Choisir le 74HC02 pour vos Applications Électroniques ?
- Logique Universelle : La porte NOR est une "porte universelle". Avec ce seul composant, vous pouvez reconstituer n'importe quelle autre fonction logique (NOT, AND, OR), offrant une flexibilité totale lors du prototypage.
- Miniaturisation : Le format SOP-14 (Surface Mount) est indispensable pour la conception de PCB modernes, compacts et professionnels, contrairement aux vieux boîtiers DIP encombrants.
- Réparation et Mise à Niveau : Remplacez efficacement des composants obsolètes ou défectueux sur des cartes mères, des consoles de jeux ou des équipements industriels nécessitant une logique fiable.
- Conditionnement de Signal : Parfait pour nettoyer des signaux numériques bruyants ou inverser des logiques de contrôle dans vos projets Arduino et Raspberry Pi.
Fiche Technique Détaillée : 74HC02 SMD
| Paramètre | Spécification |
|---|---|
| Fonction Logique | Quad 2-Input NOR Gate |
| Type de Boîtier | SMD SOP-14 (SOIC-14) |
| Tension d'Alimentation (VCC) | 2,0 V à 6,0 V |
| Courant de Sortie (IO) | ±5,2 mA (nominal) / ±25 mA (max) |
| Température de Fonctionnement | -40 °C à +125 °C |
| Fréquence Max (à 6V) | 36 MHz |
| Niveaux Logiques (à 4.5V) | VIH: 3.15V min | VIL: 1.35V max |
| Brochage (SOP-14) | 14 broches (VCC sur pin 14, GND sur pin 7) |
Commander le 74HC02 au Maroc
Ne laissez pas votre projet en attente. Commandez dès maintenant votre 74HC02 SMD SOP-14 et profitez d'un prix compétitif introuvable ailleurs. Nous assurons une livraison rapide partout au Maroc (Casablanca, Rabat, Marrakech, Tanger, etc.). Ce composant est disponible immédiatement en stock pour garantir la continuité de votre production ou de vos réparations.
Questions Fréquentes sur le 74HC02 (FAQ)
Quelle est la plage de tension d'alimentation recommandée pour le 74HC02 ?
Contrairement à la série 74LS qui nécessite strictement 5V, le 74HC02 fonctionne sur une plage de tension souple allant de 2V à 6V, ce qui permet de l'utiliser aussi bien avec des microcontrôleurs en 3,3V qu'avec des systèmes classiques en 5V.
Que doit-on faire des entrées inutilisées sur ce circuit intégré ?
Il est impératif de relier toutes les entrées inutilisées à VCC ou à GND. Les laisser "flottantes" (non connectées) est une erreur critique qui peut provoquer des oscillations haute fréquence, une surchauffe du composant et une consommation de courant excessive.
Le 74HC02 est-il directement compatible avec les niveaux logiques TTL (ex: série 74LS) ?
Pas parfaitement. Bien que les sorties HC puissent piloter des entrées LS, les seuils d'entrée du 74HC02 sont plus exigeants (CMOS). Si vous devez recevoir des signaux d'un circuit purement TTL, il est recommandé d'utiliser la version 74HCT02 ou d'ajouter des résistances de pull-up pour assurer des niveaux logiques corrects.
Quelle est la différence logique entre le 74HC02 et le 74HC00 ?
C'est une différence fondamentale de logique : le 74HC02 est un quadruple porte NOR (NON-OU), ce qui signifie que la sortie est à l'état HAUT uniquement si toutes ses entrées sont à l'état BAS. Le 74HC00, quant à lui, est un quadruple porte NAND (NON-ET).
Peut-on appliquer une tension de 5V sur les entrées si le circuit est alimenté en 3,3V ?
Non, cela risque d'endommager le composant de manière irréversible. Les diodes de protection d'entrée du 74HC02 ne sont pas conçues pour supporter une tension supérieure à VCC + 0,5V. Pour cette configuration mixte, un convertisseur de niveau logique est nécessaire.
Quelles sont les difficultés courantes liées au boîtier SMD SOP-14 lors du prototypage ?
Le pas des broches de 1,27 mm est trop fin pour les plaques d'essai (breadboards) standard. Les utilisateurs rencontrent souvent des problèmes de ponts de soudure lors de l'assemblage manuel ; l'utilisation de flux de soudure de qualité et, pour les tests, d'une carte adaptatrice SOP-14 vers DIP est fortement conseillée.
