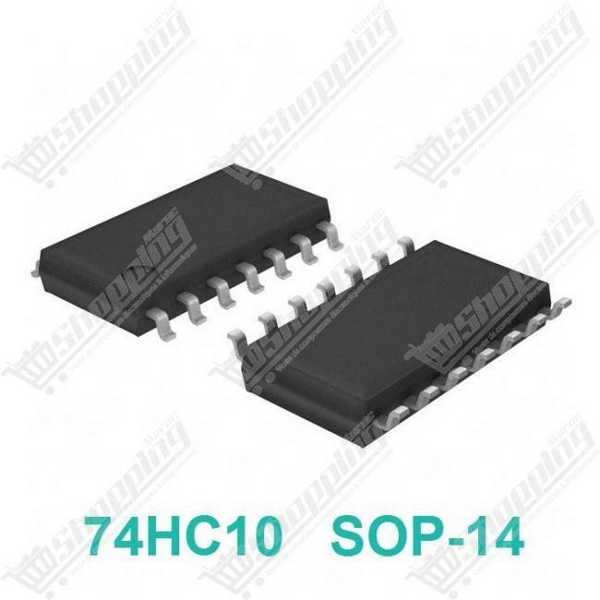

Circuit intégré 74HC10 SMD SOP-14
Circuit intégré logique 74HC10 triple porte NAND à 3 entrées, technologie CMOS haute vitesse en boîtier SOP-14.
- Fonction : Triple porte NAND à 3 entrées
- Tension d'alimentation : 2,0 V à 6,0 V
- Temps de propagation : 9 ns à 13 ns
- Courant de sortie : ±5,2 mA
- Type de boîtier : SOP-14 (CMS)
Logique CMOS Haute Vitesse : Le 74HC10 SMD
Optimisez la densité de vos circuits imprimés avec le 74HC10, un circuit intégré logique performant intégrant trois portes NAND indépendantes à 3 entrées. Conçu avec la technologie silicium-gate CMOS, ce composant offre une combinaison parfaite : la vitesse de commutation rapide comparable aux circuits LSTTL et la très faible consommation d'énergie typique du CMOS. C'est la solution idéale pour les concepteurs électroniques cherchant à implémenter des fonctions logiques complexes ($Y = \overline{A \cdot B \cdot C}$) dans un espace réduit grâce à son boîtier SOP-14 compact pour montage en surface.
Avantages Techniques du 74HC10 SOP-14
- Rapidité d'exécution : Bénéficiez d'un temps de propagation réduit (typ. 9 ns à 13 ns), essentiel pour les applications nécessitant une réponse immédiate.
- Large plage de tension : Compatible avec une alimentation de 2,0 V à 6,0 V, ce qui le rend polyvalent pour les systèmes en 3.3V comme en 5V.
- Efficacité énergétique : Avec un courant de repos maximal de seulement 20 µA, il est parfaitement adapté aux dispositifs fonctionnant sur batterie.
- Capacité de pilotage : Ses sorties symétriques peuvent piloter jusqu'à 10 charges LSTTL avec un courant de sortie de ±5,2 mA.
- Fiabilité : Intègre une protection robuste contre les décharges électrostatiques (ESD) et une haute immunité au bruit.
Applications Principales
- Décodage d'adresses mémoire et périphériques.
- Logique combinatoire complexe nécessitant plus de 2 entrées.
- Systèmes embarqués et IoT à faible consommation.
- Miniaturisation de circuits électroniques via le format CMS.
Fiche Technique : 74HC10
| Caractéristique | Spécification |
|---|---|
| Référence | 74HC10 |
| Fonction Logique | Triple porte NAND à 3 entrées |
| Boîtier | SOP-14 (CMS / SMD) |
| Tension d'alimentation (VCC) | 2,0 V à 6,0 V |
| Courant de sortie (Iout) | ±5,2 mA (à 4,5 V) |
| Temps de propagation | 9 ns à 13 ns |
| Consommation (Icc) | Max 20 µA |
| Température de fonctionnement | -40 °C à +85 °C |
Questions Fréquentes (FAQ)
Q1 : Le boîtier SOP-14 est-il compatible avec une breadboard standard ?
Non, le SOP-14 est un boîtier pour montage en surface (SMD). Ses broches sont trop rapprochées et courtes pour une breadboard. Pour le prototypage, vous aurez besoin d'un adaptateur SOP-14 vers DIP-14.
Q2 : Puis-je utiliser ce composant avec un microcontrôleur en 3.3V ?
Oui, tout à fait. La plage d'alimentation commence à 2,0 V, ce qui rend le 74HC10 parfaitement compatible avec les niveaux logiques des microcontrôleurs modernes fonctionnant en 3.3V (comme ESP32 ou STM32).
Q3 : Que faire des entrées des portes non utilisées ?
En technologie CMOS, il est impératif de ne jamais laisser une entrée "flottante". Vous devez connecter les entrées des portes inutilisées soit à la masse (GND), soit à l'alimentation (VCC) pour éviter les oscillations et la surconsommation.
