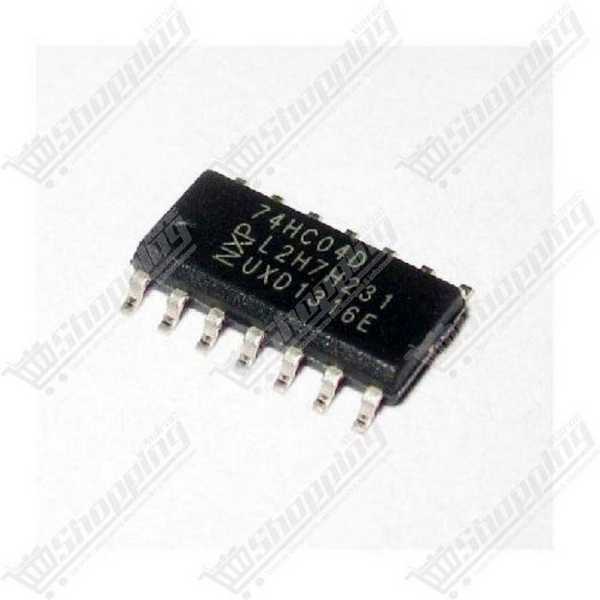

Circuit Intégré 74HC04 SMD SOP-14
Inverseur hexadécimal 74HC04 SMD haute performance pour le traitement rapide et fiable des signaux numériques.
- Fonction : 6 Inverseurs Indépendants
- Boîtier : SOP-14 (Montage CMS)
- Tension : 2.0 V à 6.0 V
- Technologie : High-Speed CMOS (Faible conso)
- Sortie : ±5,2 mA à 6V
Maîtrisez la Logique Numérique avec le 74HC04 SMD
Le 74HC04 en boîtier SOP-14 est l'élément fondamental pour toute conception nécessitant une inversion de signal rapide et efficace. Ce composant intègre six inverseurs indépendants dans un format compact monté en surface (SMD). Grâce à la technologie High-Speed CMOS, il offre le meilleur des deux mondes : la vitesse comparable aux circuits LSTTL et la très faible consommation d'énergie caractéristique du CMOS. C'est le choix privilégié des ingénieurs pour nettoyer des signaux, créer des oscillateurs ou adapter des niveaux logiques sur des PCB modernes à haute densité.
Points Forts du 74HC04 SOP-14
- Large Plage de Tension : Fonctionnement flexible de 2,0 V à 6,0 V, compatible avec les systèmes 3.3V et 5V standards.
- Performance Rapide : Temps de propagation réduit (environ 8 ns), assurant une réponse immédiate pour les applications haute fréquence.
- Économie d'Énergie : Consommation statique ultra-faible de 20 µA maximum, idéale pour les dispositifs portables.
- Entrées Bufferisées : Garantit une excellente intégrité du signal et une haute immunité au bruit, essentielle en milieu industriel.
- Format CMS : Le boîtier SOP-14 permet de réduire l'encombrement sur vos cartes électroniques par rapport aux composants traversants classiques.
Applications Courantes de l'Inverseur Hexadécimal
- Inversion Logique : Transformez un signal "Haut" en "Bas" pour adapter la logique de contrôle de vos microcontrôleurs.
- Génération d'Horloge : Créez facilement des oscillateurs à cristal ou RC grâce aux 6 portes disponibles.
- Debouncing : Nettoyez les signaux bruyants provenant d'interrupteurs ou de capteurs mécaniques.
- Pilotage de LED : Capacité de courant suffisante (jusqu'à ±5,2 mA) pour piloter directement des indicateurs LED à faible courant.
Caractéristiques Techniques : 74HC04
| Spécification | Détail Technique |
|---|---|
| Fonction Logique | Inverseur Hexadécimal (6 canaux) |
| Boîtier | SOP-14 / SOIC-14 (Montage CMS) |
| Tension Vcc | 2,0 V à 6,0 V |
| Courant de Sortie | ±5,2 mA (à 6,0 V) |
| Température | -40°C à +85°C (Industriel) |
| Dimensions Corps | 8,65 mm x 3,91 mm |
| Pas de Broche | 1,27 mm |
Achetez votre 74HC04 SOP-14 au Maroc
Optimisez vos prototypes et productions avec nos composants certifiés. Commandez votre lot de 74HC04 SMD SOP-14 aujourd'hui et profitez d'une livraison rapide partout au Maroc. Nos stocks locaux garantissent une disponibilité immédiate pour ne jamais ralentir vos projets électroniques.
FAQ : Utilisation du 74HC04 SMD
Comment souder le boîtier SOP-14 ?
Le SOP-14 a un pas de 1,27 mm. Il est recommandé d'utiliser une station à air chaud ou un fer à souder à panne fine avec du flux de qualité. La technique du "drag soldering" fonctionne très bien pour ce format.
Faut-il connecter toutes les entrées ?
Oui, impérativement. Les entrées CMOS flottantes (non connectées) peuvent causer des oscillations et une surchauffe. Connectez les entrées des portes inutilisées (par ex. broches 1, 3, 5...) à la masse (GND) ou au VCC.
Quelle est la différence avec le 74LS04 ?
Le 74HC04 est en technologie CMOS, consommant beaucoup moins d'énergie que le 74LS04 (TTL) et supportant une plage de tension plus large (2V-6V contre 5V fixe pour le LS).
Ce composant nécessite-t-il un découplage ?
Oui, pour assurer la stabilité lors des commutations rapides, placez un condensateur céramique de 100nF entre la broche 14 (VCC) et la broche 7 (GND), au plus près du circuit.
