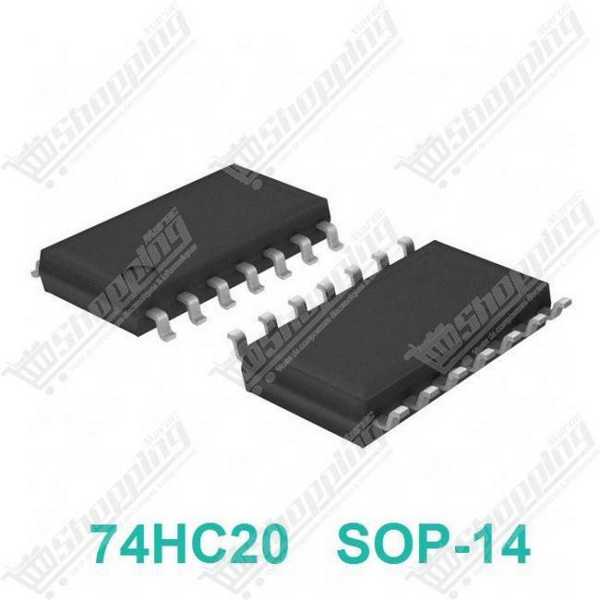

Circuit intégré 74HC20 SMD SOP-14 - Double porte NAND à 4 entrées
Double porte NAND à 4 entrées haute vitesse 74HC20, format SOP-14 pour circuits logiques complexes.
- Type : Double Porte NAND 4 Entrées
- Boîtier : SOP-14 (SMD)
- Tension : 2,0 V à 6,0 V
- Vitesse : 9 ns à 11 ns
- Consommation : Max 20 µA
Performance Logique avec le 74HC20 SMD
Le 74HC20 SMD est un composant essentiel pour les concepteurs cherchant à optimiser l'espace et l'efficacité de leurs circuits. Ce circuit intégré regroupe deux portes NAND indépendantes à 4 entrées dans un boîtier SOP-14 compact. Utilisant une technologie High-speed CMOS avancée, il combine la vitesse de commutation rapide des circuits TTL (type LS) avec la très faible consommation d'énergie caractéristique du CMOS. C'est le choix idéal pour les systèmes de contrôle logique nécessitant des conditions de validation multiples.
Caractéristiques Techniques Clés du 74HC20
- Configuration Logique : 2 portes NAND distinctes, chacune activée par 4 entrées (A, B, C, D), permettant des opérations logiques complexes.
- Large Plage de Tension : Fonctionnement stable entre 2,0 V et 6,0 V, assurant une compatibilité avec la plupart des systèmes numériques modernes.
- Haute Vitesse : Temps de propagation réduit entre 9 ns et 11 ns, parfait pour le traitement de données rapide.
- Efficacité Énergétique : Consommation de repos extrêmement faible (Icc max de 20 µA), idéale pour les appareils alimentés par batterie.
- Compatibilité : Niveaux d'entrée et de sortie compatibles avec les standards CMOS et LS-TTL.
- Protection Renforcée : Toutes les broches sont protégées contre les décharges électrostatiques (ESD).
Applications en Électronique Numérique
- Décodage d'Adresses : Sélection précise de périphériques grâce aux 4 entrées de contrôle.
- Logique de Validation : Activation de sorties uniquement lorsque 4 conditions simultanées sont remplies (niveau haut).
- Génération de Signaux : Création de signaux de contrôle fiables pour microcontrôleurs et FPGA.
- Prototypage Industriel : Intégration dans des systèmes de contrôle automatisés grâce à sa haute immunité au bruit.
Fiche Technique Détaillée : IC 74HC20
| Caractéristique | Spécification |
|---|---|
| Fonction Logique | Double Porte NAND à 4 Entrées |
| Boîtier | SOP-14 (SMD) |
| Tension d'Alimentation (Vcc) | 2,0 V à 6,0 V |
| Courant de Sortie (Iout) | ±5,2 mA (à 6V) |
| Temps de Propagation | 9 ns - 11 ns |
| Température de Fonctionnement | -40 °C à +125 °C |
Commander le 74HC20 au Maroc
Fiabilisez vos conceptions électroniques dès aujourd'hui. Commandez votre IC 74HC20 SMD SOP-14 et profitez d'une livraison rapide et fiable partout au Maroc. Ce composant de qualité professionnelle est en stock et prêt à être expédié pour vos besoins de production ou de prototypage.
FAQ : Questions Fréquentes sur le 74HC20
Q : Comment fonctionne la logique NAND à 4 entrées ?
R : La sortie d'une porte passe à l'état BAS (0V) uniquement si toutes les 4 entrées sont simultanément à l'état HAUT. Si au moins une entrée est basse, la sortie sera HAUTE.
Q : Faut-il connecter les entrées inutilisées ?
R : Oui, impérativement. En technologie CMOS, laisser des entrées flottantes peut causer des oscillations et une surconsommation. Connectez les entrées non utilisées au VCC ou au GND.
Q : Ce composant est-il compatible avec une platine d'essai (breadboard) ?
R : Ce modèle est en format SOP-14 (CMS), conçu pour être soudé sur un circuit imprimé (PCB). Pour une utilisation sur breadboard, il vous faudra un adaptateur SOP vers DIP.
Q : Quelle est la capacité de courant de sortie ?
R : Le 74HC20 peut fournir ou absorber environ 5,2 mA sous 6V, ce qui est suffisant pour piloter d'autres portes logiques ou des LEDs standard (avec résistance).
