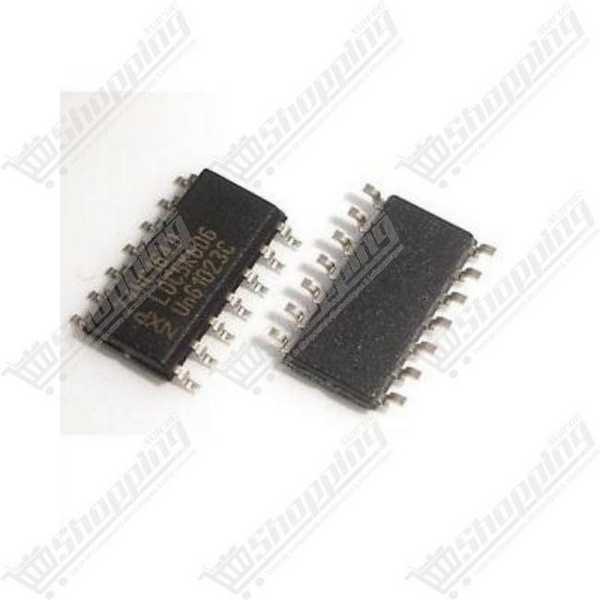

Circuit intégré 74HC164D - Registre à décalage 8 bits - SOP-14 SMD
Étendez les sorties de votre microcontrôleur avec ce registre à décalage 8 bits performant et compact.
- Type : Registre à décalage 8 bits (SIPO)
- Boîtier : SOP-14 (Montage en surface)
- Tension : 2.0 V à 6.0 V
- Vitesse : Jusqu'à 50 MHz
- Sorties : 8 canaux parallèles
Extension de Ports Efficace : Pourquoi opter pour le 74HC164 ?
Vos projets souffrent-ils d'un manque chronique de broches d'E/S sur votre microcontrôleur ? Ne changez pas de carte, changez de stratégie. Le 74HC164 (SOP-14) est la solution d'extension compacte par excellence pour les ingénieurs et les makers exigeants. Ce registre à décalage 8 bits transforme astucieusement une simple connexion série en huit sorties parallèles robustes.
Grâce à sa technologie CMOS à grille de silicium, il offre un équilibre parfait entre haute vitesse et faible consommation. Contrairement aux solutions plus encombrantes, ce composant en boîtier SOP-14 (montage en surface) s'intègre parfaitement dans vos PCB miniaturisés, permettant de piloter des matrices de LED ou d'étendre les capacités de votre système sans sacrifier la performance.
Points Forts Techniques du Registre à Décalage 74HC164
- Vitesse fulgurante : Capable de gérer une fréquence d'horloge allant jusqu'à 50 MHz (à 4,5 V) et même 100 MHz sous 6 V, idéal pour les applications nécessitant une réponse rapide.
- Flexibilité de tension : Fonctionne sur une large plage d'alimentation de 2,0 V à 6,0 V, assurant une compatibilité totale avec les systèmes logiques 3.3V et 5V.
- Architecture SIPO : Entrée série, sortie parallèle avec une structure de portes ET (AND) intelligentes pour le contrôle précis du flux de données.
- Sorties robustes : Chaque broche peut piloter jusqu'à 10 charges LSTTL, parfait pour la commande directe de composants logiques.
- Efficacité énergétique : Une consommation statique ultra-faible de 80 µA maximum, préservant l'autonomie de vos projets sur batterie.
Applications Concrètes : Que construire avec le 74HC164 ?
- Extension de microcontrôleurs : Multipliez les sorties de vos cartes Arduino, ESP32 ou STM32 en n'utilisant que deux ou trois broches de contrôle.
- Pilotage d'affichages : Contrôlez des matrices de LED ou des afficheurs 7 segments complexes sans saturer votre processeur principal.
- Conversion de données : Transformez instantanément des protocoles de communication série en signaux parallèles exploitables.
- Systèmes en cascade : Chaînez plusieurs 74HC164 pour obtenir 16, 24 ou 32 sorties supplémentaires synchronisées sur une seule horloge.
Fiche Technique Détaillée : IC 74HC164 (SOP-14)
| Caractéristique | Spécification |
|---|---|
| Type de Logique | Registre à décalage 8 bits (SIPO) |
| Boîtier | SOP-14 (CMS / SMD) |
| Tension d'alimentation (Vcc) | 2,0 V à 6,0 V |
| Courant de sortie (Io) | ±5,2 mA (à 6,0 V) |
| Fréquence Max (fmax) | Typ. 50 MHz (à 4,5 V) |
| Temps de propagation | ~20 ns |
| Température de fonctionnement | -40°C à +85°C (Standard) |
| Broche Reset | Master Reset asynchrone (Actif Bas) |
Commander le 74HC164 au Maroc
Ne laissez pas le manque de composants freiner votre innovation. Commandez votre IC 74HC164 dès aujourd'hui et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons des composants de qualité, stockés localement et prêts à être expédiés pour vos projets de prototypage ou de production industrielle à un prix compétitif.
Questions Fréquentes sur le Circuit Intégré 74HC164
Q1 : Quelle est la différence majeure entre le 74HC164 et le populaire 74HC595 ?
Contrairement au 74HC595, le 74HC164 ne possède pas de registre de verrouillage (latch) en sortie. Les sorties changent donc en temps réel à chaque "tick" d'horloge. C'est plus simple à gérer, mais cela peut créer un scintillement très bref sur des LED lors du transfert de données.
Q2 : Puis-je utiliser ce composant avec un ESP32 en 3.3V ?
Absolument. La plage de tension commençant à 2,0 V, le 74HC164 fonctionne parfaitement avec les niveaux logiques 3,3V des ESP32 et Raspberry Pi. Si vous l'alimentez en 5V, pensez toutefois à adapter les niveaux logiques en entrée.
Q3 : Pourquoi mes sorties restent-elles à zéro alors que j'envoie des données ?
Le coupable est souvent la broche Master Reset (MR, broche 9). C'est une entrée active à l'état bas. Elle doit être impérativement connectée au VCC pour que le circuit fonctionne. Si elle est flottante ou à la masse, le registre reste bloqué à zéro.
Q4 : Comment câbler les deux entrées A et B ?
Ces broches sont liées par une porte ET interne. Pour une utilisation standard (entrée série simple), reliez les broches 1 et 2 ensemble vers votre signal de données, ou connectez-en une au VCC et l'autre à votre signal.
Q5 : Est-il possible de cascader plusieurs 74HC164 pour avoir plus de sorties ?
Oui, c'est très courant. Connectez simplement la sortie Q7 (broche 13) du premier circuit à l'entrée de données du second, et partagez la même ligne d'horloge (CLK) pour synchroniser l'ensemble.
