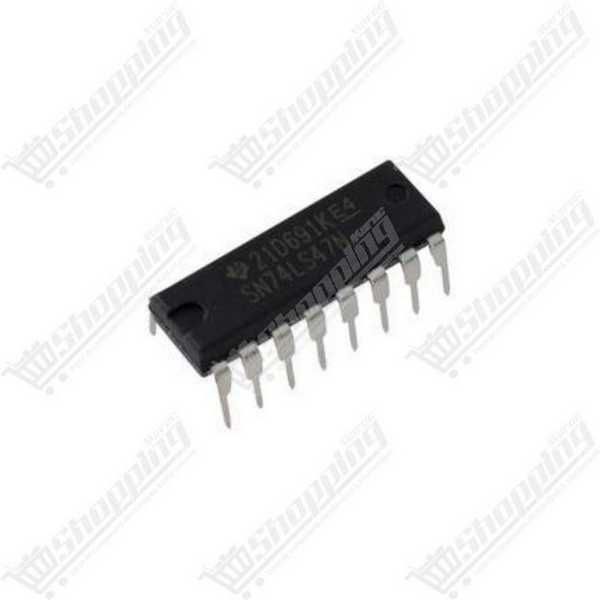

Circuit Intégré 74LS47 Décodeur BCD vers 7 segments DIP-16
Décodeur BCD vers 7 segments haute performance pour piloter vos afficheurs à anode commune en toute simplicité.
- Fonction : Décodeur/Driver BCD vers 7 segments
- Compatibilité : Afficheurs à Anode Commune (Active Low)
- Tension d'alimentation : 4.75V à 5.25V
- Courant de sortie : 24 mA (Collecteur Ouvert)
- Boîtier : DIP-16 traversant standard
Maitrisez l'Affichage Numérique avec le Décodeur 74LS47
Vous cherchez à convertir des signaux binaires complexes en chiffres lisibles sans monopoliser les ressources de votre microcontrôleur ? Le 74LS47 est la clé de voûte pour tout projet nécessitant une visualisation numérique claire et efficace. Ce circuit intégré n'est pas qu'un simple composant ; c'est le pont indispensable entre la logique binaire de vos processeurs et l'interface visuelle humaine. Conçu spécifiquement pour piloter des afficheurs à anode commune, ce décodeur BCD vers 7 segments simplifie radicalement la conception de vos circuits en gérant la complexité du décodage en interne. Que vous construisiez une horloge rétro ou un compteur industriel, le 74LS47 transforme vos 4 bits de données en une information visuelle instantanée.
Performance et Spécificités du SN74LS47 (DIP-16)
- Gestion de Puissance Optimisée : Grâce à ses sorties à collecteur ouvert, ce pilote peut absorber (sink) un courant allant jusqu'à 24 mA par segment, idéal pour des afficheurs lumineux.
- Technologie Éprouvée : Basé sur l'architecture TTL Low-power Schottky (LS), il offre un compromis parfait entre rapidité et consommation d'énergie modérée.
- Compatibilité Exclusive : Spécifiquement architecturé pour les afficheurs à Anode Commune, activant les segments par un état bas (Low).
- Fonctions de Contrôle Avancées : Intègre des broches dédiées pour le test des lampes (LT) et la suppression des zéros non significatifs (RBI/RBO), permettant un affichage propre et professionnel.
- Format Standard : Boîtier DIP-16 robuste, parfait pour le prototypage sur breadboard ou l'insertion sur PCB traversant.
Applications Concrètes du Driver BCD 74LS47
- Conception d'Horloges Numériques : Indispensable pour convertir les signaux des compteurs binaires en heures et minutes lisibles sans programmation complexe.
- Économie de Broches I/O : Permet de piloter un afficheur 7 segments en utilisant seulement 4 broches de votre Arduino ou microcontrôleur au lieu de 7 ou 8.
- Tableaux de Score et Compteurs : Idéal pour les projets sportifs ou les jeux d'arcade nécessitant un affichage rapide et réactif.
- Restauration de Matériel Vintage : Composant essentiel pour la réparation d'équipements électroniques des années 80 et 90 utilisant la logique TTL.
Fiche Technique Détaillée : Circuit Intégré 74LS47
| Paramètre | Valeur / Spécification |
|---|---|
| Fonction | Décodeur BCD vers 7 segments |
| Technologie | TTL Low-power Schottky (LS) |
| Type de Sortie | Collecteur Ouvert (Active Low) |
| Compatibilité Afficheur | Anode Commune uniquement |
| Tension d'alimentation (VCC) | 4,75 V à 5,25 V (Nominal 5V) |
| Courant de sortie (IOL) | Max 24 mA par segment |
| Fréquence Max | 35 MHz |
| Dissipation de puissance | 320 mW (Typique) |
| Boîtier | DIP-16 (19mm x 6.35mm) |
| Température de fonctionnement | 0°C à 70°C |
Commander le 74LS47 au Maroc
Ne laissez pas votre projet en suspens. Procurez-vous le 74LS47 dès aujourd'hui et donnez vie à vos affichages numériques. Nous assurons une disponibilité immédiate et une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, profitez de notre prix compétitif pour ce composant indispensable de l'électronique numérique. Ajoutez-le à votre panier pour une expédition prioritaire.
Questions Fréquentes sur le 74LS47 (FAQ)
Q1: Puis-je utiliser le 74LS47 avec un afficheur à cathode commune ?
Non. Le 74LS47 possède des sorties à collecteur ouvert conçues pour absorber le courant (sink), il est donc exclusivement compatible avec les afficheurs à anode commune. Si vous avez un afficheur à cathode commune, vous devrez opter pour le circuit 74LS48 ou le CD4511.
Q2: Est-il obligatoire d'utiliser des résistances entre le décodeur et l'afficheur ?
Absolument. Il est impératif d'insérer des résistances de limitation de courant (généralement entre 220 et 470 ohms) sur chaque segment. Sans cette protection, l'intensité traversant les LED dépassera les limites admissibles, ce qui détruira l'afficheur ou le 74LS47.
Q3: Pourquoi les chiffres 6 et 9 ont-ils un aspect particulier ?
C'est une signature du design original du 74LS47 : le chiffre 6 apparaît sans la barre supérieure (segment a) et le chiffre 9 sans la barre inférieure (segment d). C'est un comportement standard et historique de cette famille de puces TTL.
Q4: Comment gérer les broches Lamp Test (LT) et Blanking Input (BI/RBO) ?
Pour un usage standard, connectez les broches LT (pin 3) et BI/RBO (pin 4) au VCC (+5V). Si vous mettez LT à la masse, tous les segments s'allumeront (test). Si vous mettez BI à la masse, tout l'afficheur s'éteindra.
Q5: Que se passe-t-il si j'envoie un code binaire supérieur à 9 ?
Le 74LS47 est un décodeur BCD strict (0 à 9). Si les entrées reçoivent des valeurs binaires de 10 à 15 (A à F en hexadécimal), le circuit affichera des symboles graphiques étranges et non-numériques. Ce n'est pas un défaut, mais le fonctionnement normal du circuit.
Q6: Quelle est la tension maximale que le 74LS47 peut supporter ?
En tant que membre de la famille TTL LS, il exige une alimentation stable de 5V. La plage de tolérance est de 4,75V à 5,25V. Attention : une tension dépassant 7V causera des dommages irréversibles au composant.
