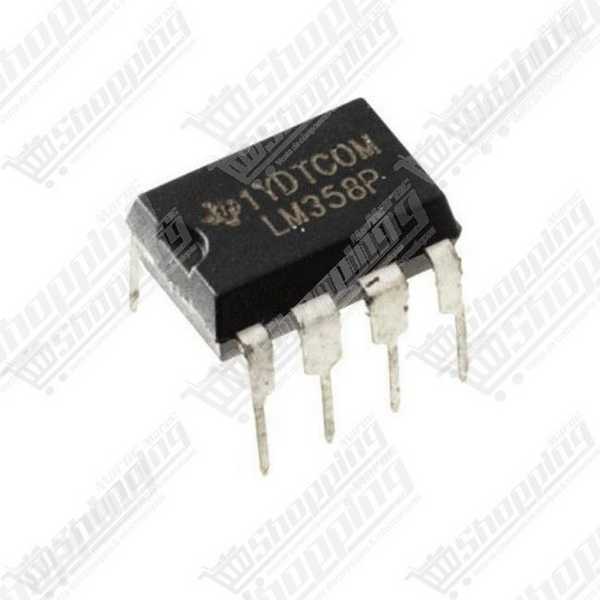

Amplificateur opérationnel double LM358 DIP-8
Ce circuit intégré LM358 comporte deux amplificateurs opérationnels indépendants à gain élevé et faible consommation.
- Alimentation simple : 3V à 32V
- Gain en tension DC : 100 dB
- Large bande passante : 1 MHz
- Boîtier : DIP-8 standard
- Faible consommation : 700 µA
Optimisez le Traitement de Signal Analogique avec l'Amplificateur Opérationnel LM358
Vous cherchez à interfacer des capteurs analogiques avec votre microcontrôleur ou à créer des filtres actifs sans complexité inutile ? Le LM358 est la référence incontournable pour les électroniciens exigeants. Ce composant intègre deux amplificateurs opérationnels indépendants dans un seul boîtier compact, conçu spécifiquement pour une gestion efficace de l'énergie. Contrairement aux anciens amplis-op nécessitant des alimentations symétriques complexes, le LM358 excelle avec une alimentation simple, ce qui le rend idéal pour les projets portables et les systèmes embarqués fonctionnant sur batterie. C'est le "couteau suisse" de l'analogique pour amplifier, filtrer ou comparer vos signaux avec fiabilité.
Caractéristiques Techniques Clés du Double AOP LM358
- Alimentation Flexible : Conçu pour fonctionner sur une plage étendue de 3,0 V à 32 V en alimentation simple, ou de ±1,5 V à ±16 V en alimentation double.
- Faible Consommation : Optimisez l'autonomie de vos projets grâce à une consommation de courant ultra-faible de 700 µA, indépendante de la tension d'alimentation.
- Entrées Polyvalentes : La plage de tension d'entrée en mode commun inclut la masse (0V), simplifiant grandement la détection directe près du sol.
- Gain Élevé : Profitez d'un gain de tension continue impressionnant de 100 dB pour une amplification précise des signaux faibles.
- Large Bande Passante : Capable de traiter des signaux jusqu'à 1 MHz (gain unitaire), suffisant pour la majorité des applications de contrôle et d'audio vocal.
- Compatibilité Logique : Parfaitement adapté pour interfacer directement avec des circuits logiques standards grâce à sa large plage d'alimentation.
Applications et Usages du Circuit Intégré LM358
- Conditionnement de Capteurs : Amplifiez les signaux millivolts provenant de capteurs de température, de photorésistances ou de ponts de Wheatstone avant de les envoyer vers l'ADC d'un Arduino ou ESP32.
- Comparateurs de Tension : Créez des seuils de déclenchement précis pour activer des ventilateurs, des lumières ou des relais lorsque le signal dépasse une valeur définie.
- Filtres Actifs : Nettoyez vos signaux bruyants en concevant des filtres passe-bas ou passe-haut efficaces.
- Boucles de Contrôle : Indispensable dans les systèmes industriels pour la régulation PID analogique et les convertisseurs courant-tension (transducteurs 4-20mA).
- Préamplification Audio Basique : Idéal pour les interphones, les buzzers ou les systèmes vocaux ne nécessitant pas de haute fidélité (Hi-Fi).
Fiche Technique Détaillée : LM358
| Paramètre | Valeur / Spécification |
|---|---|
| Type de Circuit | Double Amplificateur Opérationnel |
| Tension d'Alimentation (Simple) | 3V à 32V |
| Tension d'Alimentation (Double) | ±1,5V à ±16V |
| Boîtier | DIP-8 |
| Courant de Sortie (par canal) | 20 mA (typique) |
| Taux de Balayage (Slew Rate) | 0,3 V/µs |
| Tension de Décalage (Offset) | 2 mV (typique) |
| Plage de Température | 0°C à +70°C |
| Dissipation Thermique Max | 830 mW |
Commander le LM358 au Maroc : Disponibilité Immédiate
Ne laissez pas vos projets électroniques à l'arrêt. Commandez dès maintenant votre LM358 et bénéficiez du meilleur rapport qualité/prix au Maroc. Que vous soyez à Casablanca, Rabat, Marrakech ou Tanger, nous assurons une livraison rapide et sécurisée. Ce composant essentiel est en stock et prêt à être expédié pour compléter votre atelier dès aujourd'hui.
Questions Fréquemment Posées (FAQ) sur le LM358
Pourquoi la tension de sortie du LM358 n'atteint-elle pas 5V avec une alimentation de 5V ?
Le LM358 n'est pas un amplificateur de type "Rail-to-Rail". Sa conception interne limite la tension de sortie maximale à environ VCC - 1,5V. Par conséquent, avec une alimentation de 5V, la sortie saturera aux alentours de 3,5V.
Peut-on utiliser le LM358 avec une alimentation unique Arduino (5V) ?
Absolument. C'est l'un de ses points forts. Le LM358 est optimisé pour l'alimentation simple (de 3V à 32V). De plus, sa capacité à lire des tensions proches de la masse (0V) le rend parfait pour les systèmes numériques comme Arduino.
Pourquoi mon signal audio est-il distordu avec un LM358 ?
Le LM358 possède un étage de sortie de classe B, ce qui engendre une distorsion de croisement (crossover distortion). Pour de l'audio simple, vous pouvez atténuer cet effet en ajoutant une résistance de charge (Pull-down) de 2kΩ à 10kΩ entre la sortie et la masse, forçant l'ampli à travailler davantage en classe A.
Le LM358 est-il adapté pour la haute fréquence ou la Hi-Fi ?
Non. Avec un taux de balayage (Slew Rate) de 0,3 V/µs et une bande passante de 1 MHz, il est trop lent pour les signaux rapides ou l'audio haute fidélité. Il provoquera une atténuation et une distorsion notables sur les hautes fréquences.

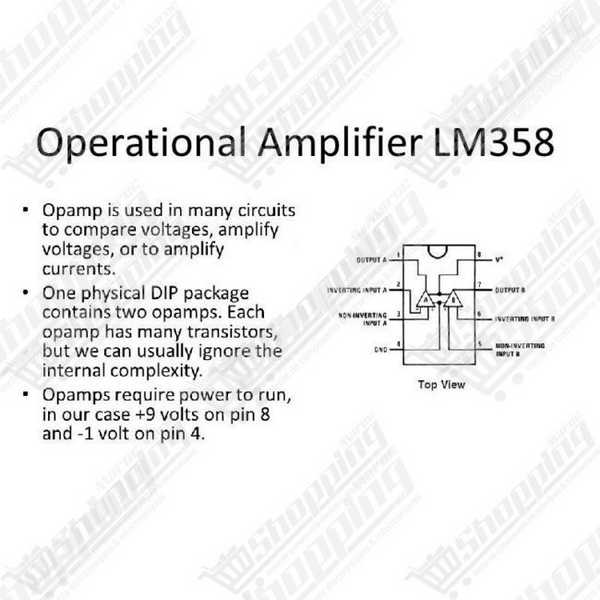

Comment identifier les broches d'alimentation sur le boîtier DIP-8 ?
Repérez l'encoche sur le dessus du boîtier. La broche 8 (en haut à droite) est pour l'alimentation positive (V+), et la broche 4 (en bas à gauche) est pour la masse ou l'alimentation négative (GND/V-).
D'où vient la tension de sortie même quand les entrées sont égales ?
Cela est dû à la tension de décalage d'entrée (input offset voltage), typiquement entre 2mV et 7mV sur le LM358. Avec un gain élevé, ce petit décalage est amplifié et se retrouve en sortie. Ce modèle ne possède pas de broches externes pour compenser cet offset manuellement.
