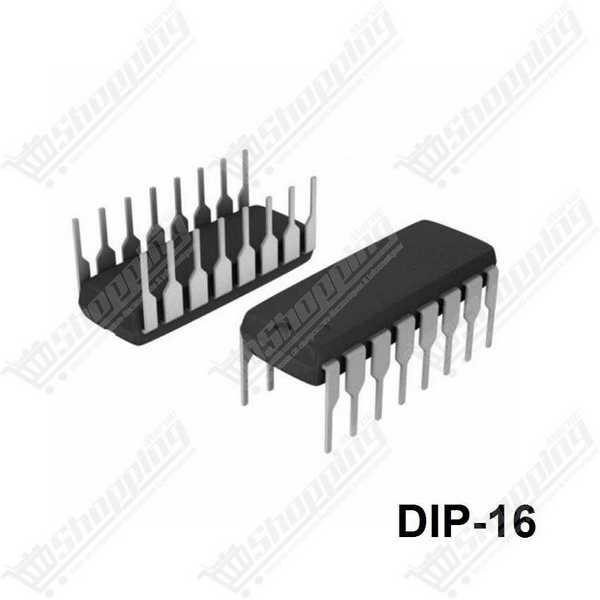

Circuit Intégré 74LS48 - Décodeur BCD vers 7 Segments - DIP-16
Décodeur BCD vers 7 segments à cathode commune haute performance pour vos projets d'affichage numérique précis.
- Fonction : Décodeur BCD vers 7 segments
- Sortie : Cathode Commune (Active High)
- Tension d'alimentation : 4.75V à 5.25V
- Technologie : TTL Low-power Schottky (LS)
- Boîtier : DIP-16 standard
Maîtrisez l'affichage numérique avec le 74LS48
Besoin de traduire le langage machine en information lisible ? Le 74LS48 est la passerelle incontournable entre vos circuits logiques et l'œil humain. Ce décodeur BCD vers 7 segments n'est pas qu'un simple composant ; c'est la solution standardisée pour piloter des afficheurs à cathode commune sans encombrer votre microcontrôleur. Grâce à sa technologie TTL Low-power Schottky (LS), il offre une réactivité immédiate et une consommation maîtrisée, transformant instantanément un code binaire 4 bits en un chiffre lumineux net et précis. C'est le choix par excellence pour la conception de compteurs, d'horloges et d'interfaces de mesure.
Performance et Spécificités Techniques du 74LS48
- Compatibilité Cathode Commune : Sorties actives à l'état HAUT, spécifiquement conçues pour alimenter directement les segments sans inversion logique.
- Logique TTL Robuste : Fonctionne sous une tension nominale de 5.0 V, compatible avec la grande majorité des circuits logiques éducatifs et industriels.
- Fonctions Avancées Intégrées : Dispose d'entrées pour le Lamp Test (LT) afin de vérifier vos LED, et de gestion des zéros (RBI/RBO) pour un affichage propre sans zéros inutiles.
- Rapidité d'exécution : Un délai de propagation infime d'environ 100 ns, garantissant un affichage sans scintillement perceptible.
- Format Standard : Boîtier DIP-16 facile à insérer sur breadboard ou à souder sur PCB pour un prototypage rapide.
Applications et Avantages du Décodeur 74LS48 dans vos Projets
- Création d'Horloges Numériques : Associez-le à des compteurs pour fabriquer des horloges rétro ou des chronomètres sportifs de haute précision.
- Outils Pédagogiques : Idéal pour comprendre la logique combinatoire et le décodage binaire dans les laboratoires scolaires et universitaires.
- Affichage de Données Capteurs : Visualisez la température, la distance ou le comptage d'objets sans utiliser une ligne de code complexe.
- Simplification du Hardware : Ses résistances de tirage (pull-up) internes réduisent le nombre de composants externes nécessaires sur votre circuit imprimé.
Fiche Technique Détaillée : Circuit Intégré 74LS48
| Caractéristique | Valeur / Spécification |
|---|---|
| Référence Composant | 74LS48 |
| Type de Logique | TTL (Low-power Schottky) |
| Type d'Afficheur Cible | Cathode Commune |
| Tension d'Alimentation (Vcc) | 4,75 V à 5,25 V (Nominal 5V) |

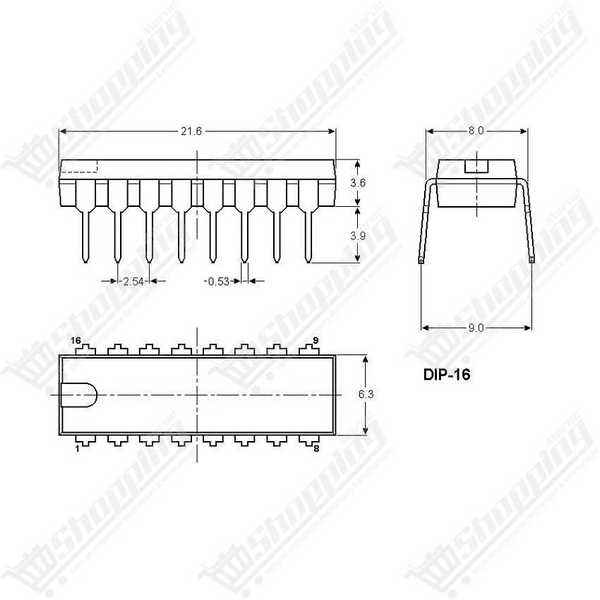

| Boîtier | DIP-16 (16 broches) |
| Courant de Sortie (Iol) | ~ 6,0 mA |
| Dissipation de Puissance | 125 mW (Typique) |
| Plage de Température | 0°C à +70°C |
Commander le 74LS48 au Maroc
Ne laissez pas vos projets dans l'obscurité. Procurez-vous le 74LS48 dès maintenant et donnez de la clarté à vos montages électroniques. Nous assurons une disponibilité immédiate en stock et une livraison rapide partout au Maroc. Profitez d'un composant fiable à un prix compétitif pour vos réparations, vos prototypes ou vos cours d'électronique.
FAQ : Tout savoir sur le décodeur 74LS48
Quelle est la différence majeure entre le 74LS48 et le 74LS47 ?
C'est une question de polarité. Le 74LS48 possède des sorties actives à l'état haut pour piloter des afficheurs à cathode commune. À l'inverse, le 74LS47 a des sorties actives à l'état bas, conçues pour les afficheurs à anode commune.
Dois-je utiliser des résistances avec le 74LS48 ?
Absolument. Le 74LS48 ne limite pas le courant de sortie de manière interne pour les LED. Il est impératif d'ajouter des résistances de limitation (souvent entre 220Ω et 470Ω) en série avec chaque segment pour protéger votre afficheur et le circuit intégré.
Le 74LS48 peut-il afficher les lettres hexadécimales (A à F) ?
Non, ce composant est un décodeur strictement BCD (Binary Coded Decimal). Il affiche parfaitement les chiffres de 0 à 9. Si vous envoyez un code binaire de 10 à 15, il affichera des symboles graphiques spécifiques, mais pas les lettres A-F standard.
Pourquoi mon afficheur ne s'allume-t-il pas malgré un bon câblage ?
Vérifiez vos broches de contrôle. La broche BI/RBO (pin 4) ne doit pas être à la masse (GND), car cela force l'extinction. Elle doit être au niveau haut ou flottante. Assurez-vous également que le Lamp Test (pin 3) est au niveau haut (5V) pour un fonctionnement normal.
Quelle tension d'alimentation est requise ?
Comme tout composant de la famille TTL LS, le 74LS48 exige une tension stable de 5V. Ne l'alimentez jamais en 9V ou 12V directement, sous peine de destruction immédiate du silicium.
