Circuit Intégré CD4093 Quadruple Porte NAND Trigger de Schmitt DIP-14
Circuit intégré CD4093 CMOS à quatre portes NAND Schmitt Trigger pour une immunité au bruit optimale.
- Type : Quad 2-Input NAND Schmitt Trigger

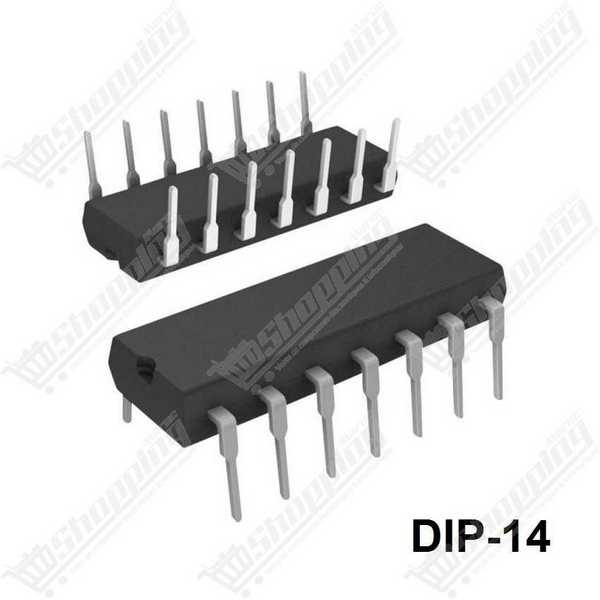

- Boîtier : DIP-14 traversant
- Tension : 3 V à 15 V
- Hystérésis typique : 0,9 V (à 5 V)
- Famille : CMOS Série 4000
Maîtrisez la Forme de Vos Signaux avec le Circuit Intégré CD4093
Vos circuits logiques souffrent-ils de parasites ou de tensions instables ? Le CD4093 (Série 4000 CMOS) est la solution idéale pour nettoyer et stabiliser vos signaux numériques. Ce composant intègre quatre portes NAND à 2 entrées dotées de la technologie Schmitt Trigger. Il transforme des signaux analogiques lents ou bruyants en signaux logiques nets, assurant une fiabilité totale pour vos projets électroniques au Maroc.
Performance et Stabilité du CD4093 Schmitt Trigger
- Immunité au Bruit : Grâce à son hystérésis interne (typiquement 0,9 V sous 5 V), le CD4093 offre une immunité au bruit supérieure à 50 % de VDD, empêchant les déclenchements intempestifs.
- Large Plage de Tension : Fonctionne parfaitement entre 3 V et 15 V, ce qui le rend compatible avec la plupart des alimentations logiques et batteries.
- Intégration Compacte : 4 portes indépendantes dans un boîtier standard DIP-14, facilitant l'implémentation sur breadboard ou PCB.
- Protection ESD : Toutes les entrées sont protégées par des diodes contre les décharges électrostatiques, augmentant la durée de vie de vos montages.
Applications Principales du Quad NAND CD4093
- Mise en Forme de Signaux : Convertissez des signaux sinusoïdaux ou triangulaires en ondes carrées propres avec des fronts de montée/descente rapides.
- Oscillateurs Astables : Réalisez des générateurs d'impulsions simples et fiables avec un minimum de composants passifs.
- Anti-Rebonds (Debouncing) : Idéal pour interfacer des interrupteurs mécaniques avec des microcontrôleurs en éliminant les parasites.
- Temporisateurs : Créez des circuits de retard ou des multivibrateurs monostables précis.
Fiche Technique Détaillée : IC CD4093
| Caractéristique | Spécification |
|---|---|
| Référence | CD4093 / CD4093B |
| Fonction Logique | Quad 2-Input NAND Schmitt Trigger |

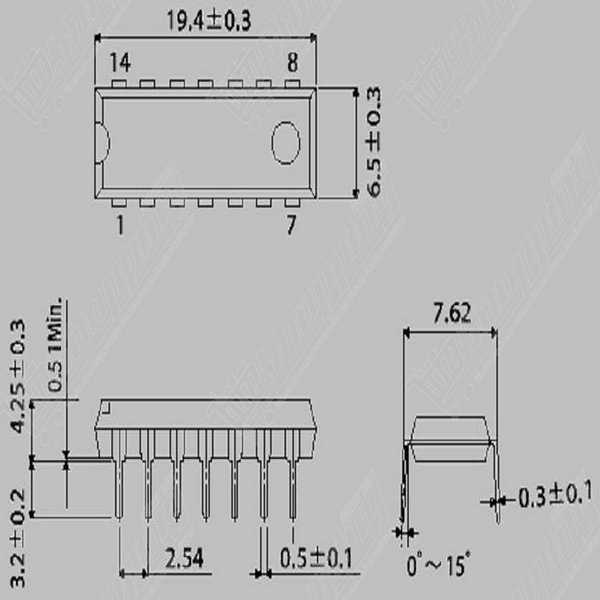

| Boîtier | DIP-14 (Through-Hole) |
| Tension d'Alimentation (VDD) | 3 V à 15 V |
| Courant de Sortie (à 15 V) | ±3,4 mA (Typique) |
| Temps de Propagation | ~130 ns (à 15 V) |
| Température de Fonctionnement | -55 °C à +125 °C |
Commander le CD4093 au Maroc
Optimisez vos conceptions électroniques dès aujourd'hui. Nous proposons le CD4093 au meilleur prix, avec un stock disponible immédiatement. Profitez d'une livraison rapide partout au Maroc (Casablanca, Rabat, Marrakech, Tanger, Agadir, etc.) pour concrétiser vos projets sans attendre.
Questions Fréquentes sur l'Utilisation du CD4093
Q1: Quelle est la différence entre le CD4093 et un CD4011 standard ?
Le CD4093 possède des entrées à Trigger de Schmitt (hystérésis), contrairement au CD4011. Cela lui permet de gérer des signaux d'entrée lents ou bruyants sans osciller pendant la transition, ce qui est impossible avec une porte NAND standard comme le CD4011.
Q2: Comment configurer le CD4093 en inverseur (porte NOT) ?
C'est très simple : reliez les deux entrées d'une même porte NAND ensemble. Le signal appliqué à cette jonction sortira inversé. Avec 4 portes disponibles, vous pouvez créer jusqu'à 4 inverseurs Schmitt Trigger avec un seul circuit.
Q3: Faut-il des précautions particulières pour l'alimentation ?
Comme pour tout circuit numérique, il est recommandé de placer un condensateur de découplage (généralement 100nF céramique) entre les broches d'alimentation (VSS broche 7 et VDD broche 14) au plus près du boîtier pour filtrer les parasites.
