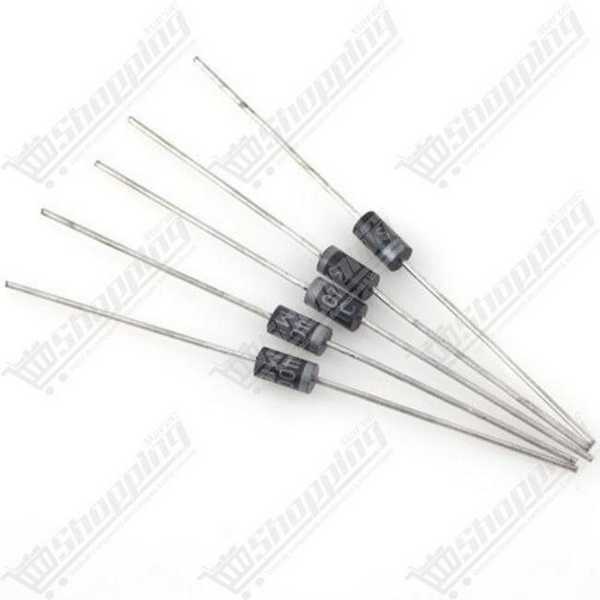

Diode ultra-rapide HER208 2A 1000V DO-15

Optimisez vos Alimentations à Découpage avec la Diode HER208 Ultra-Rapide

Besoin de réduire les pertes d'énergie dans vos circuits haute fréquence ? Ne laissez pas une diode standard ralentir vos projets. La Diode HER208 est la solution de choix pour les ingénieurs et techniciens exigeants. Contrairement aux redresseurs classiques qui peinent à suivre la cadence, cette diode High Efficiency Rectifier offre une vitesse de commutation exceptionnelle, idéale pour minimiser la dissipation thermique dans les alimentations à découpage (SMPS) et les onduleurs. Avec sa capacité à gérer des pics de haute tension tout en maintenant un temps de réponse éclair, la HER208 est le composant qu'il vous faut pour garantir la fiabilité et la performance de vos montages électroniques.

Performance et Atouts Techniques de la Diode HER208

• Vitesse Fulgurante : Avec un temps de recouvrement inverse (t_rr) de seulement 75 ns, elle surclasse les diodes standards, réduisant drastiquement les pertes de commutation.
• Haute Tension : Capable de supporter une tension inverse de crête répétitive de 1000 Volts, elle assure une protection robuste contre les surtensions.
• Puissance Maîtrisée : Conçue pour un courant direct moyen de 2.0 Ampères, elle offre le double de capacité d'une 1N4007 classique.
• Robustesse Mécanique : Encapsulée dans un boîtier DO-15 en plastique moulé résistant aux flammes (UL 94V-0), elle garantit une durabilité accrue même dans des environnements difficiles.
• Pic de Courant : Elle encaisse sans broncher un courant de surcharge (I_FSM) allant jusqu'à 60 A sur une onde courte, protégeant votre circuit au démarrage.

Applications Concrètes : Que faire avec une HER208 ?

• Réparation d'Alimentations SMPS : Le composant de remplacement idéal pour restaurer l'efficacité des chargeurs et alimentations d'ordinateurs.
• Onduleurs et Convertisseurs DC-DC : Indispensable pour redresser les hautes fréquences sans surchauffe excessive.
• Diodes de Roue Libre (Snubber) : Protégez vos transistors de commutation (MOSFET/IGBT) contre les retours de courant inductifs violents.
• Protection de Circuit : Sécurisez vos entrées d'alimentation jusqu'à 1000V contre les inversions de polarité accidentelles.

Fiche Technique Détaillée : Diode HER208

Commander la Diode HER208 au Maroc

Ne cherchez plus ailleurs pour vos composants de puissance. Commandez dès maintenant votre Diode HER208 et profitez d'un prix compétitif et d'une disponibilité immédiate. Que vous soyez à Casablanca, Rabat, Marrakech ou Tanger, nous assurons une livraison rapide partout au Maroc pour que vos projets ne prennent aucun retard. Ajoutez la fiabilité à votre panier dès aujourd'hui !

Questions Fréquentes sur l'Utilisation de la HER208 (FAQ)

Puis-je remplacer une diode standard 1N4007 par une HER208 ?

Oui, absolument. La HER208 supporte la même tension élevée (1000V) mais gère un courant supérieur (2A contre 1A). Attention toutefois : sa chute de tension directe (Vf) est plus élevée (jusqu'à 1,7V), ce qui peut générer un peu plus de chaleur dans les circuits à très basse fréquence, mais elle est bien supérieure en haute fréquence.

Pourquoi ma diode HER208 chauffe-t-elle dans mon montage ?

À son courant nominal de 2A, la diode peut dissiper entre 2W et 3W. Le boîtier DO-15 évacue la chaleur par ses pattes. Astuce de pro : ne coupez pas les pattes trop court et soudez-les sur des pistes de cuivre larges sur votre PCB pour qu'elles agissent comme dissipateur thermique.

Quel est l'avantage réel du temps de recouvrement de 75ns ?

C'est le cœur de sa performance. Dans une alimentation à découpage fonctionnant à haute fréquence (ex: 50kHz+), une diode lente (comme la 1N5408) n'a pas le temps de se bloquer entre les cycles, créant un court-circuit momentané. La rapidité de 75ns de la HER208 empêche cela, évitant la surchauffe et la destruction du composant.

Puis-je mettre deux diodes HER208 en parallèle pour obtenir 4A ?

C'est fortement déconseillé sans un équilibrage précis. En raison des tolérances de fabrication, la diode avec la tension de seuil la plus basse prendra tout le courant, surchauffera et grillera, entraînant ensuite la mort de la seconde. Il vaut mieux choisir une diode unique de 4A ou plus.

Quelle différence entre une HER208 et une FR207 ?

C'est une question de vitesse. La HER208 est "Ultra-Fast" (75ns) tandis que la FR207 est simplement "Fast Recovery" (env. 500ns). Pour les circuits modernes à découpage très rapide, la HER208 est nettement plus efficace pour réduire les parasites et la chaleur.

Comment identifier le sens de branchement sur le boîtier DO-15 ?

Regardez le corps de la diode : vous verrez une bague de couleur (souvent grise ou blanche) à une extrémité. Cette bague indique la Cathode (le côté négatif). Le courant doit circuler de l'anode (côté sans bague) vers la cathode.
