Pont redresseur MB10S 0.5A 1000V SMD SOP-4
Pont redresseur monophasé MB10S CMS performant, idéal pour la conversion AC/DC dans les circuits compacts.
- Tension inverse max : 1000V
- Courant moyen : 0.5A
- Boîtier : SOP-4 (CMS)
- Courant surcharge : 35A
- Technologie : Diodes passivées GPP
Transformez votre alimentation avec le Pont de Diodes MB10S
Vous cherchez à miniaturiser vos circuits sans sacrifier la fiabilité ? Le passage du courant alternatif au continu n'a jamais été aussi efficace qu'avec le pont redresseur MB10S. Oubliez les composants encombrants ; ce redresseur monophasé en boîtier CMS SOP-4 est la réponse idéale pour les concepteurs exigeants travaillant sur des espaces réduits. Que ce soit pour réparer une alimentation à découpage ou concevoir un driver LED ultra-plat, le MB10S offre une robustesse exceptionnelle grâce à sa technologie de diodes passivées au verre (GPP), garantissant une conversion stable même sous des tensions élevées.
Performance Électrique et Atouts du Redresseur MB10S
- Haute Tension admissible : Avec une tension inverse de crête répétitive ($V_{RRM}$) de 1000 V, ce composant gère aisément les fluctuations du secteur.

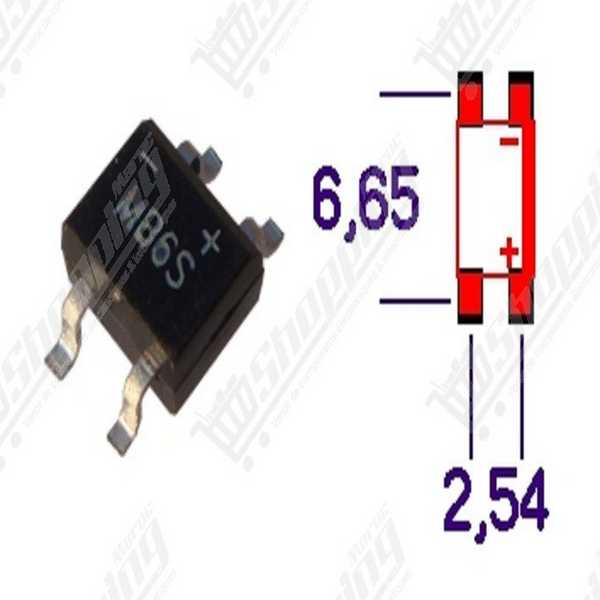

- Compacité Extrême : Son format SOP-4 (MBS) ne mesure que 4,7 mm x 4,0 mm, libérant un espace précieux sur vos PCB haute densité.
- Résistance aux Surcharges : Malgré sa taille, il encaisse un courant de surcharge de crête ($I_{FSM}$) allant jusqu'à 35 A, protégeant votre circuit au démarrage.
- Courant Nominal : Délivre un courant de sortie stable de 0,5 A, extensible à 0,8 A avec une dissipation thermique sur substrat aluminium.
- Fiabilité Thermique : Fonctionne sur une large plage de température, de -55°C à +150°C, idéal pour les environnements industriels ou confinés.
Pourquoi intégrer le MB10S dans vos projets électroniques ?
- Alimentations Compactes (SMPS) : Parfait pour concevoir des adaptateurs secteur minuscules où chaque millimètre compte.
- Éclairage LED : Indispensable pour les drivers de lampes LED modernes nécessitant une rectification fiable directement sur le PCB.
- Mise à niveau facile : Le MB10S remplace avantageusement les séries inférieures comme le MB6S (600V), offrant une marge de sécurité de tension bien supérieure (1000V) sans changer l'empreinte.
- Chargeurs de batterie : Assure une conversion AC/DC efficace avec une faible chute de tension directe pour minimiser les pertes d'énergie.
Fiche Technique Détaillée : MB10S
| Caractéristique | Valeur Spécifique |
|---|---|
| Type de Boîtier | SOP-4 / MBS (CMS) |
| Tension Inverse Max ($V_{RRM}$) | 1000 V |
| Courant Moyen ($I_{F(AV)}$) | 0.5 A |
| Courant de Surcharge ($I_{FSM}$) | 35 A (8.3ms) |
| Tension efficace Max ($V_{RMS}$) | 700 V |
| Chute de Tension ($V_F$) | 1.0 V par diode |
| Technologie | Passivée au verre (GPP) |
| Température de Jonction ($T_J$) | -55°C à +150°C |
Commander le Pont MB10S au Maroc
Ne laissez pas une rupture de stock bloquer votre production. Commandez dès maintenant votre pont de diodes MB10S et bénéficiez d'un composant de qualité professionnelle pour vos réparations et prototypages. Nous assurons une livraison rapide partout au Maroc et un prix compétitif pour les amateurs comme pour les industriels. Stock disponible immédiatement pour expédition.
Questions Fréquentes sur l'utilisation du MB10S
Le MB10S est-il compatible avec le secteur 230V marocain ?
Absolument. Avec sa tension inverse de 1000V, il supporte largement les pics de tension du réseau 230V AC (environ 325V crête), offrant une excellente marge de sécurité.

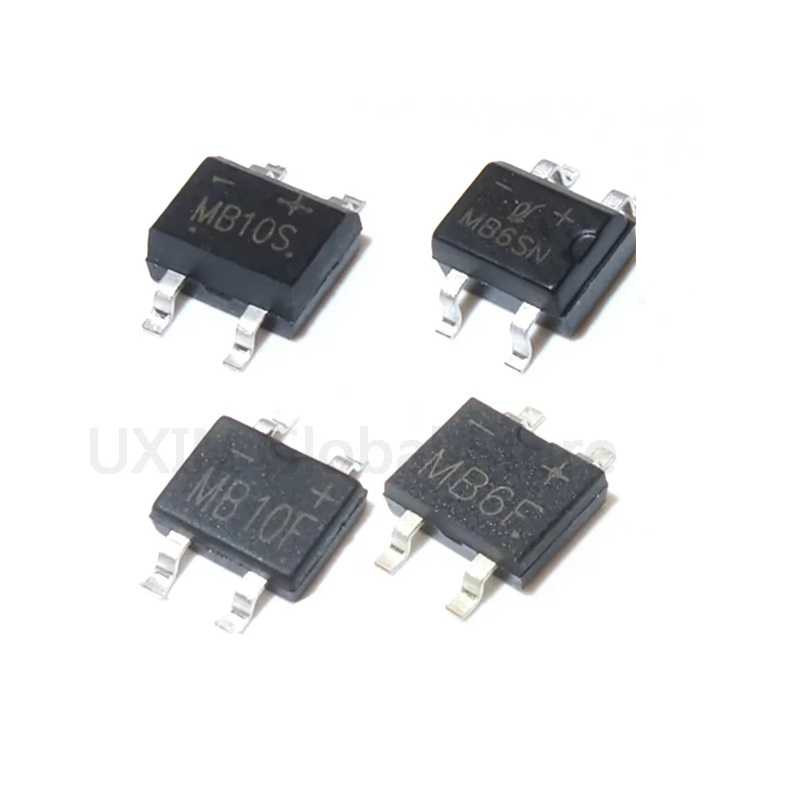

Quelle différence entre le MB10S et le MB10F ?
Bien qu'électriquement identiques, le MB10F est une version "plate" (1,1 mm d'épaisseur) tandis que le MB10S est légèrement plus épais (2,5 mm). Le MB10S est souvent plus facile à manipuler pour le soudage manuel.
Comment repérer le sens de montage ?
Le boîtier SOP-4 est clairement marqué. Les deux broches avec le symbole "~" reçoivent l'alternatif, tandis que les broches "+" et "-" délivrent le courant continu polarisé.
Puis-je remplacer un MB6S par un MB10S ?
Oui, c'est une excellente mise à niveau. Le MB10S a le même brochage mais supporte une tension plus élevée (1000V contre 600V), ce qui rend votre circuit plus robuste.
Ce composant chauffe-t-il beaucoup ?
Comme tout composant de puissance miniature, il dissipe la chaleur via ses broches. Pour tirer le maximum de courant (0,5A), assurez-vous de le souder sur des pistes de cuivre suffisamment larges pour agir comme dissipateur thermique.
