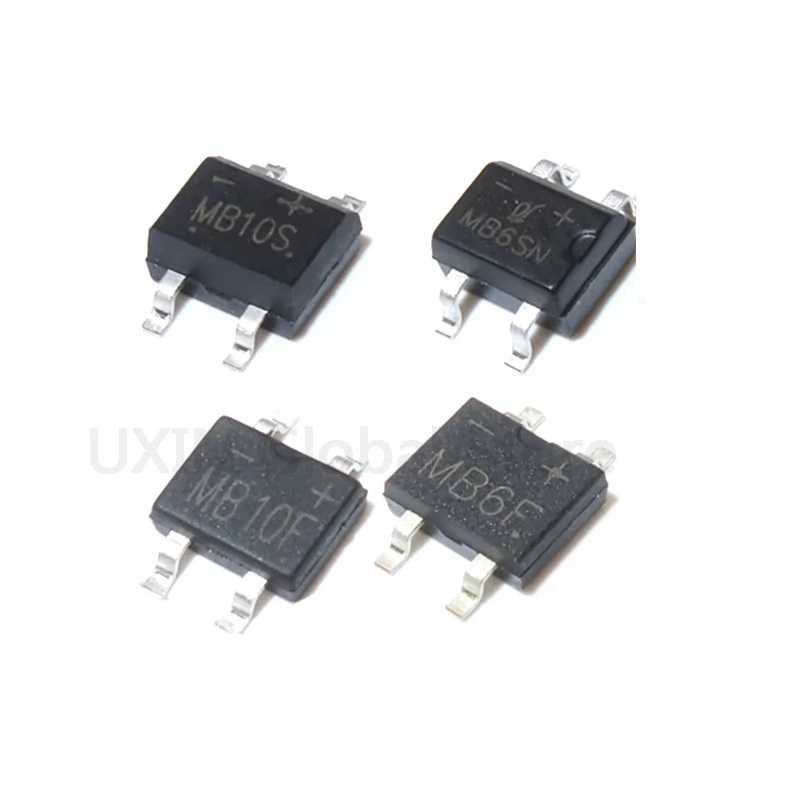

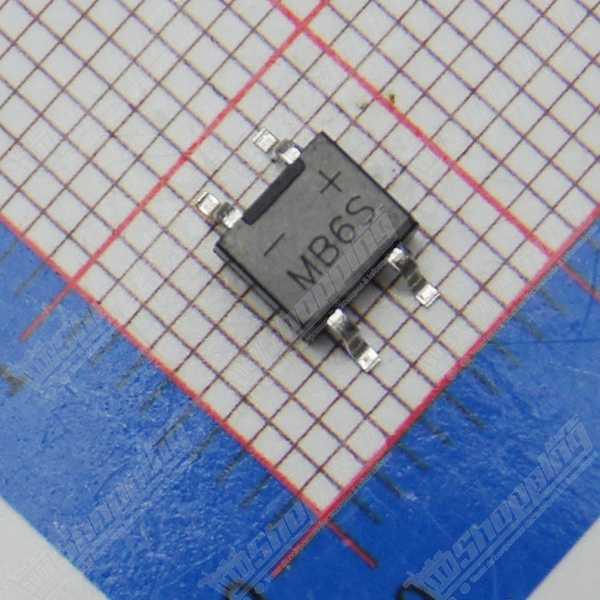

Pont redresseur MB6F 600V 0,5A CMS SOP-4

Optimisez vos Alimentations Compactes avec le Pont Redresseur MB6F

Besoin de gagner de la place sans sacrifier la fiabilité ? Le Pont Redresseur MB6F est la solution d'ingénierie idéale pour vos conversions de puissance dans des espaces restreints. Oubliez les composants encombrants ; ce redresseur miniature transforme efficacement votre courant alternatif (AC) en courant continu (DC) avec une empreinte minimale sur votre circuit imprimé. Que vous conceviez un chargeur ultra-plat ou un driver de LED, le MB6F offre une robustesse exceptionnelle grâce à sa conception Glass Passivated, garantissant une stabilité thermique supérieure là où chaque millimètre compte.

Performance et Fiabilité du Pont de Diodes MB6F CMS

• Tension de blocage élevée : Avec une tension inverse de crête (VRRM) de 600 V, ce composant gère le secteur 230V en toute sécurité.
• Capacité de courant : Délivre un courant redressé moyen de 0,5 A, parfaitement adapté aux applications basse consommation.
• Résistance aux surcharges : Supporte des pics de courant (IFSM) impressionnants de 30 A à 35 A, protégeant votre circuit lors des démarrages.
• Format Miniature : Boîtier SOP-4 / MBF ultra-fin (profil de 1,1 mm) pour une intégration facile sur les PCB haute densité.
• Efficacité Thermique : Jonction passivée au verre assurant une excellente dissipation et une température de fonctionnement allant jusqu'à +150 °C.

Applications Concrètes pour vos Circuits d'Alimentation

• Chargeurs USB et Adaptateurs : Idéal pour réduire la taille des blocs d'alimentation muraux et des chargeurs de téléphone.
• Éclairage LED : Composant clé pour les drivers de LED compacts nécessitant un redressement direct du secteur.
• Domotique et IoT : Parfait pour alimenter les modules intelligents (relais Wi-Fi, capteurs) où l'espace est critique.
• Alimentations à Découpage (SMPS) : Sert d'étage d'entrée fiable pour les convertisseurs de petite puissance.

Fiche Technique Détaillée : Pont MB6F (SOP-4)

Commander le Pont MB6F au Maroc : Qualité et Rapidité

Ne laissez pas une rupture de stock ralentir votre production. Commandez dès aujourd'hui votre lot de Ponts Redresseurs MB6F et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons des composants de haute qualité à un prix compétitif, disponibles immédiatement pour vos prototypes ou vos séries de fabrication. Ajoutez ce composant essentiel à votre panier pour sécuriser vos alimentations.

Questions Fréquentes sur le Redresseur MB6F

Peut-on utiliser le MB6F pour redresser directement la tension du secteur 230V ?

Oui, absolument. Avec une tension inverse de pointe (VRRM) de 600V, le MB6F est spécifiquement conçu pour supporter les pics de tension du secteur 230V AC (qui atteignent environ 325V crête). Il est idéal pour les petites alimentations à découpage ou les ampoules LED.

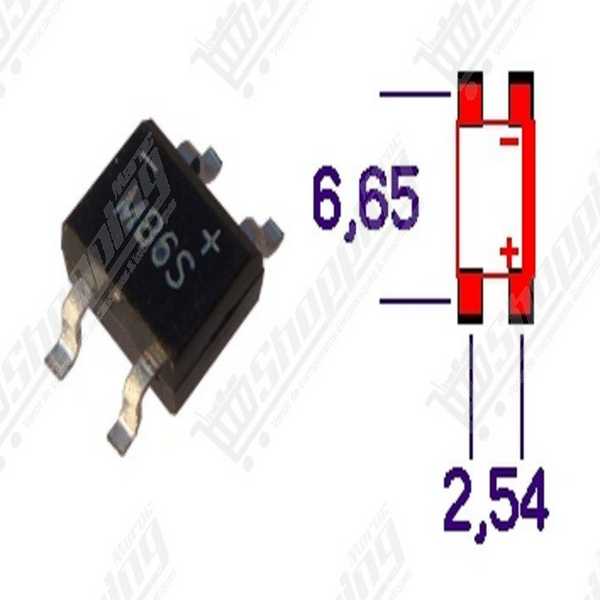

Quel est le brochage (pinout) correct pour ce composant SOP-4 ?

Le repérage est simple : les deux broches d'un côté sont les entrées alternatives (marquées ~), et les deux broches de l'autre côté sont les sorties continues (DC). La polarité est indiquée sur le boîtier : la broche positive (+) est souvent alignée avec un biseau ou un point de repère visuel sur le corps du composant.

Le MB6F nécessite-t-il un dissipateur thermique pour atteindre 0,5A ?

Non, car c'est un composant CMS conçu pour dissiper la chaleur via ses broches. Cependant, pour maintenir le courant nominal de 0,5A sans surchauffe, il est crucial de dessiner des zones de cuivre (pads) larges sur votre circuit imprimé (PCB) qui agiront comme un dissipateur thermique passif.

Quelle est la différence majeure entre le MB6S et le MB6F ?

Bien qu'ils partagent des caractéristiques électriques quasi identiques (600V, 0,5A), le suffixe "F" indique un boîtier MBF plus fin et compact par rapport au boîtier "S" (MBS). Le MB6F permet donc un meilleur gain de place et une intégration plus aisée sur les PCB très denses.
