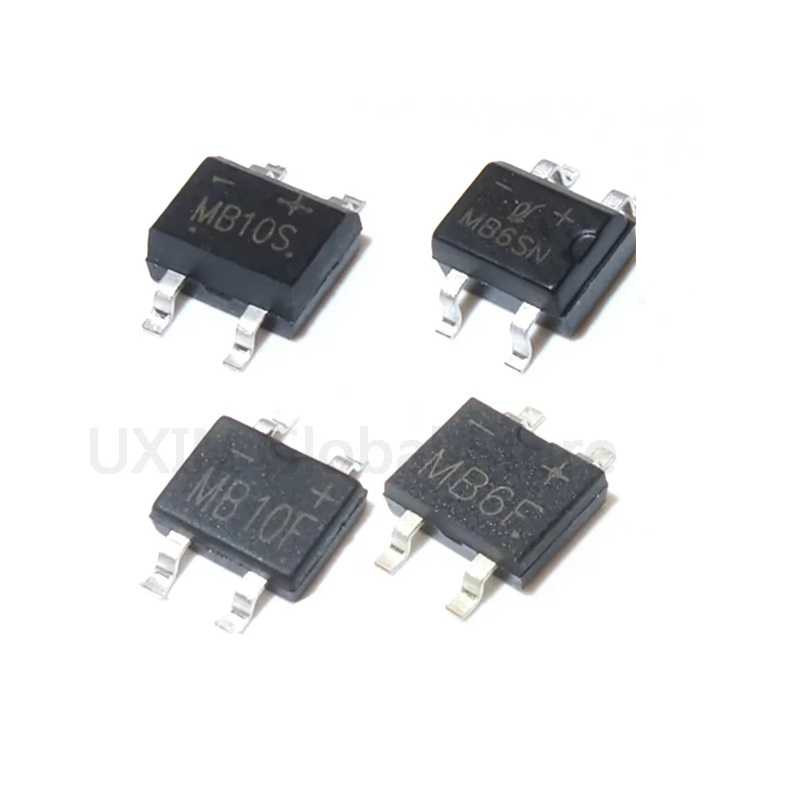

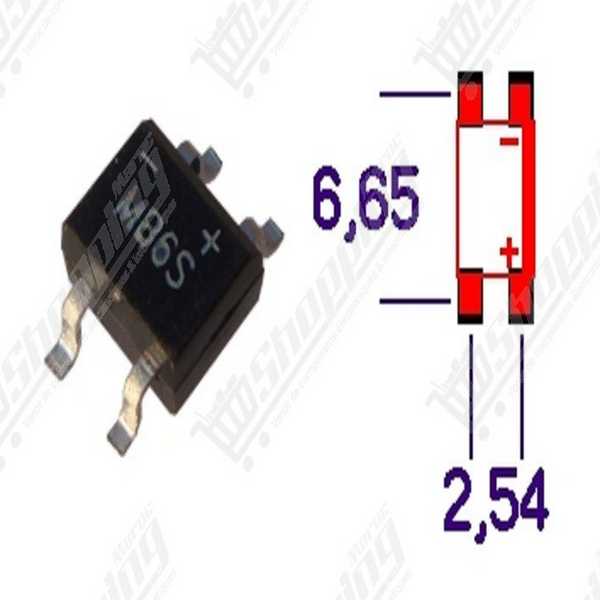

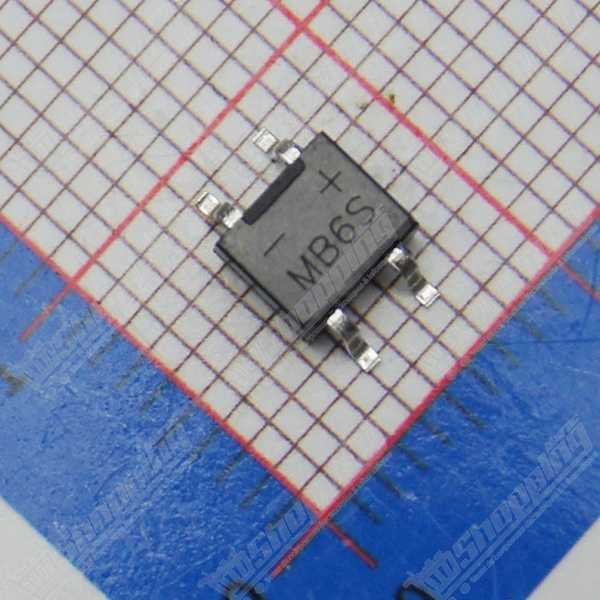

Pont de diode redresseur MB8F SMD SOP-4 0.8A 800V
Pont redresseur monophasé MB8F 0.8A 800V en boîtier SOP-4 compact pour circuits électroniques SMD et alimentations.
- Tension inverse max (VRRM) : 800 V
- Courant redressé moyen : 0.8 A
- Format du boîtier : SOP-4 (MBF)
- Courant de surcharge (IFSM) : 35 A
- Chute de tension directe : 1.0 V
Efficacité et Compacité avec le Pont Redresseur MB8F
Le MB8F est la solution de rectification idéale pour vos conceptions électroniques modernes nécessitant une haute densité de composants. Ce pont de diodes monophasé en boîtier miniature SOP-4 (MBF) est conçu pour convertir le courant alternatif en continu avec une efficacité remarquable, tout en occupant un espace minimal sur votre circuit imprimé (PCB). Sa jonction passivée au verre assure une fiabilité à long terme et une excellente résistance thermique.
Caractéristiques Techniques et Avantages
- Haute Tension de Blocage : Avec un VRRM de 800 V, il offre une protection robuste pour les circuits d'entrée AC, surpassant les modèles standards 600V.
- Courant Nominal Optimisé : Délivre un courant continu stable de 0,8 A, idéal pour les chargeurs et petites alimentations.
- Résistance aux Pics de Courant : Supporte des surcharges accidentelles (IFSM) allant jusqu'à 35 A (8.3ms), protégeant le circuit au démarrage.
- Conception Low-Profile : Son format CMS SOP-4 facilite l'assemblage automatisé et réduit la hauteur totale du montage.
- Faible Courant de Fuite : Moins de 5 µA à la tension nominale, garantissant une meilleure efficacité énergétique.
Applications Principales du MB8F
- Alimentations à Découpage (SMPS) : Redressement primaire pour adaptateurs et chargeurs USB.
- Éclairage LED : Intégration dans les drivers LED compacts et ampoules intelligentes.
- Cartes de Contrôle : Alimentation des microcontrôleurs et circuits logiques sur PCB dense.
- Remplacement et Réparation : Compatible pour remplacer les séries MB6F (600V) avec une marge de sécurité accrue.
Fiche Technique : MB8F
| Paramètre | Valeur Technique |
|---|---|
| Référence | MB8F |
| Boîtier | SOP-4 / MBF |
| Tension Inverse Max (VRRM) | 800 V |
| Tension RMS Max (VRMS) | 560 V |
| Courant Moyen (IF) | 0,8 A |
| Courant de Pointe (IFSM) | 35 A (8.3ms) |
| Chute de Tension (VF) | 1.0 V @ 0.8 A |
| Température de Jonction | -55 °C à +150 °C |
| Poids | ~0.08 g |
Achetez votre Pont de Diodes MB8F au Maroc
Optimisez vos prototypes et productions avec le MB8F disponible en stock. Nous assurons une disponibilité constante pour les amateurs d'électronique et les professionnels à travers tout le Maroc. Profitez d'une expédition rapide et sécurisée pour vos composants SMD essentiels.
FAQ : Pont Redresseur MB8F
Comment repérer les broches du MB8F ?
Le boîtier SOP-4 indique généralement les broches AC par le symbole "~" (entrée) et les sorties DC par "+" et "-". Assurez-vous de respecter la polarité lors du soudage.
Le MB8F est-il compatible avec le MB10F ?
Le MB8F (800V) peut être utilisé à la place du MB10F (1000V) seulement si votre circuit fonctionne bien en dessous de 800V. Inversement, un MB10F peut toujours remplacer un MB8F.
Quelle est la méthode de soudure recommandée ?
Ce composant CMS supporte la soudure par refusion haute température (260°C pendant 10s max), ce qui le rend parfait pour l'assemblage industriel ou la réparation à l'air chaud.
Comment tester ce composant ?
Utilisez un multimètre en mode diode. Vous devriez mesurer environ 0.5V à 0.7V entre les bornes AC et la borne + (dans le sens passant), et l'infini (OL) dans le sens inverse.
