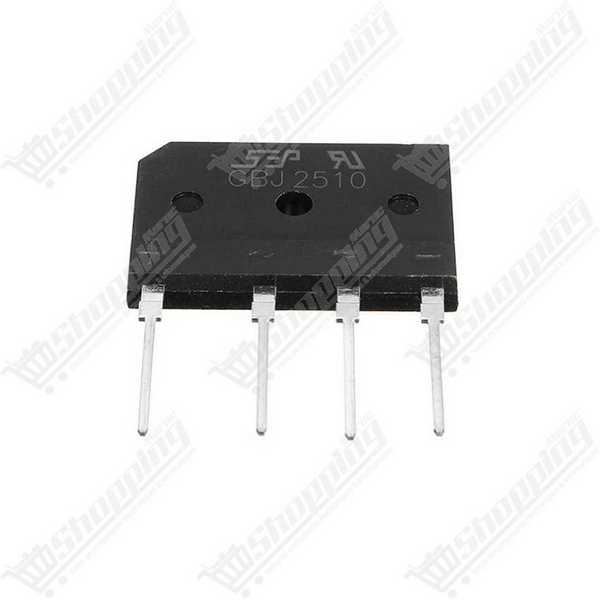

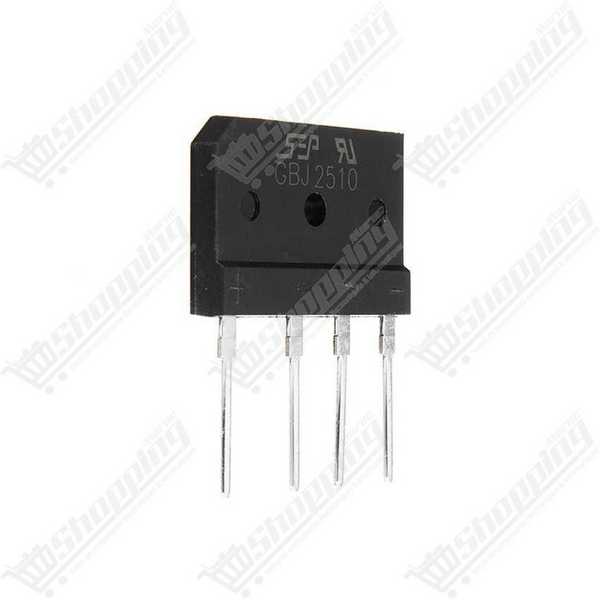

Pont redresseur GBJ2510 25A 1000V
Pont redresseur monophasé GBJ2510 robuste 25A 1000V pour conversion de courant fiable et stable.
- Courant direct moyen : 25 A
- Tension inverse max : 1000 V
- Surcharge de pointe : 350 A
- Boîtier : GBJ passivé verre
- Température : -65°C à +150°C
Optimisation de conversion AC/DC avec le Pont Redresseur GBJ2510
Vous cherchez à transformer le courant secteur en une source continue fiable et robuste ? Ne laissez pas une conversion instable compromettre vos circuits. Le Pont Redresseur GBJ2510 est conçu pour ceux qui exigent de la puissance sans sacrifier l'espace. Grâce à sa structure passivée au verre, ce composant offre une résilience exceptionnelle face aux pics de tension, garantissant la longévité de vos alimentations, même dans des environnements industriels exigeants. C'est le choix technique par excellence pour gérer des charges importantes tout en maintenant une dissipation thermique maîtrisée.
Performances électriques du module de puissance GBJ2510
- Puissance de conversion élevée : Capable de gérer un courant direct moyen de 25 A (avec dissipateur), idéal pour les projets gourmands en énergie.
- Haute tolérance en tension : Supporte une tension inverse répétitive de crête (VRRM) allant jusqu'à 1000 V, offrant une marge de sécurité confortable sur le réseau 220V/230V.
- Résistance aux surcharges : Conçu pour encaisser un courant de crête non répétitif (IFSM) de 350 A, protégeant votre circuit contre les appels de courant au démarrage.
- Format GBJ optimisé : Un boîtier plat et compact de 30,3 mm x 20,3 mm qui facilite l'installation sur PCB et le montage sur radiateur.
- Fiabilité thermique : Fonctionne sur une large plage de température de -65°C à +150°C, assurant une stabilité critique.
Où intégrer ce pont de diodes 1000V dans vos projets ?
- Conception d'alimentations linéaires : La base parfaite pour transformer un transformateur torique ou classique en source DC stable.
- Réparation d'électroménager : Remplacez les ponts défectueux sur les cartes de puissance de climatiseurs, téléviseurs ou machines à laver.
- Chargeurs de batteries haute puissance : Indispensable pour redresser le courant nécessaire à la charge rapide de batteries plomb ou lithium.
- Drivers de moteurs DC : Fournit l'énergie brute nécessaire au pilotage de moteurs industriels ou de robotique.
Fiche Technique Détaillée : Pont Redresseur GBJ2510
| Caractéristique | Valeur Spécifique |
|---|---|
| Type de Boîtier | GBJ (Montage traversant) |
| Courant Direct Moyen (Io) | 25 A (avec dissipateur à Tc = 100°C) |
| Tension Inverse Max (VRRM) | 1000 V |
| Tension RMS Max (VRMS) | 700 V |
| Courant de Surcharge (IFSM) | 350 A (8,3 ms) |
| Chute de Tension Directe (VF) | 1,05 V max par élément |
| Dimensions | 30,3 mm x 20,3 mm x 4,8 mm |
| Poids | ~ 6,6 g |
Commander le Pont Redresseur GBJ2510 au Maroc
Ne prenez pas de risques avec des composants de qualité inférieure. Commandez dès maintenant votre GBJ2510 et bénéficiez d'une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, nous vous garantissons un produit authentique, un prix compétitif et une disponibilité immédiate pour ne jamais stopper votre production.
FAQ : Installation et maintenance du pont GBJ2510
Est-il obligatoire d'utiliser un dissipateur thermique avec ce pont redresseur ?
Oui, pour une utilisation dépassant 3,5A ou 4A. Bien que classé pour 25A, le boîtier seul ne peut dissiper la chaleur générée à pleine puissance. Pour exploiter ses capacités maximales, il est impératif de le fixer sur un radiateur (heatsink) avec de la pâte thermique.
Comment identifier le branchement des broches sur le boîtier GBJ ?
Le repérage est simple grâce au coin biseauté du boîtier qui indique la borne Positive (+). En partant de ce détrompeur, l'ordre standard est : Positif (+), Entrée AC (~), Entrée AC (~), et Négatif (-).
Ce pont est-il compatible avec le courant secteur 230V standard ?
Absolument. Avec une tension inverse de pointe (VRRM) de 1000V, le GBJ2510 gère le 230V AC (dont la crête est d'environ 325V) avec une excellente marge de sécurité.
Quelle est la chute de tension typique en fonctionnement ?
La chute de tension totale est d'environ 2,1V à 2,2V (deux diodes en série par alternance). Cela signifie qu'à 20A, le composant doit dissiper environ 44W de chaleur, soulignant l'importance du refroidissement.
