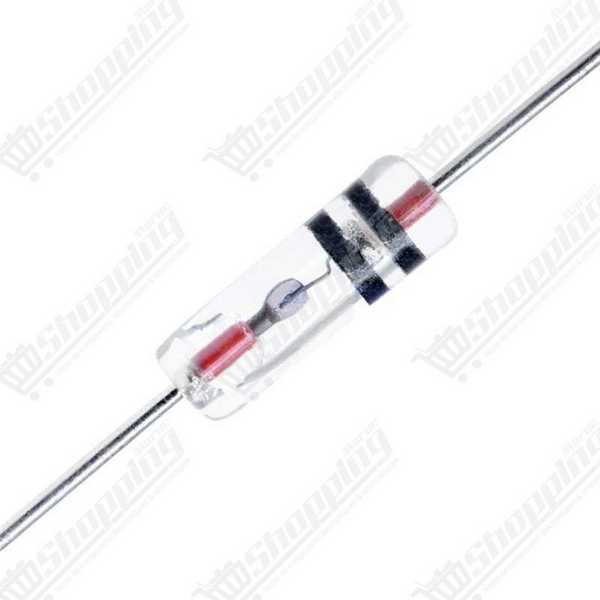

Diode Germanium 1N34A Originale Boîtier DO-7
Diode Germanium 1N34A authentique en boîtier DO-7 pour la détection radio et les effets audio vintage.
- Type : Diode à pointe Germanium
- Boîtier : DO-7 verre hermétique
- Tension de seuil : 0,2 V - 0,3 V
- Tension inverse (PIV) : 65 V
- Application : Radio, TV et Audio
Le Secret du Son Vintage et de la Détection RF avec la Diode Germanium 1N34A
Vous cherchez à capturer l'essence du son analogique ou à concevoir un récepteur radio ultra-sensible ? La Diode Germanium 1N34A n'est pas un simple composant électronique ; c'est une légende dans le monde de l'audio et de la radiofréquence. Contrairement aux diodes modernes au silicium qui "mangent" les signaux faibles, cette diode à jonction par pointe offre une tension de seuil extrêmement basse (environ 0,2 V). C'est le choix incontournable pour les ingénieurs et les passionnés désirant construire des radios à cristal sans alimentation ou des pédales d'effets guitare au grain chaud et naturel. Optez pour l'authenticité du Germanium pour vos projets nécessitant une haute sensibilité.
Points Forts Techniques de la Diode de Signal 1N34A
- Sensibilité Extrême : Grâce à sa faible chute de tension directe de 0,1 V à 0,3 V, elle détecte des signaux RF que les diodes standard ignorent totalement.
- Boîtier DO-7 Authentique : Encapsulation en verre hermétique garantissant une protection optimale de la jonction contre l'humidité et l'oxydation.
- Réponse Haute Fréquence : Avec une capacité de jonction minime de 1,0 pF, elle excelle dans la démodulation AM et FM.
- Robustesse Électrique : Supporte une tension inverse de crête (PIV) de 65 V et un courant de crête direct allant jusqu'à 200 mA.
- Polyvalence Thermique : Fonctionnelle sur une large plage de température, de -55 °C à +75 °C, adaptée aux environnements variés.
Applications et Projets : Que faire avec une 1N34A ?
- Pédales d'Effets Guitare (Clipping) : Obtenez une distorsion "soft clipping" douce et crémeuse, riche en harmoniques, imitant la saturation des amplis à lampes (idéal pour les clones de circuits type Klon ou Tube Screamer).
- Postes à Galène (Crystal Radios) : La pièce maîtresse pour capter la radio AM sans aucune pile ni alimentation externe.
- Sondes RF et Wattmètres : Mesurez la puissance de sortie des émetteurs radio avec précision grâce à sa capacité de redressement linéaire à faible niveau.
- Synthétiseurs Modulaires : Créez des circuits de "Ring Modulator" vintage pour des sons métalliques et expérimentaux.
- Maintenance Vintage : Le composant de remplacement exact pour la restauration d'appareils électroniques des années 60 et 70.
Fiche Technique Détaillée : Diode 1N34A (Germanium)
| Caractéristique | Valeur / Spécification |
|---|---|
| Type de Matériau | Germanium (Type N) |
| Type de Boîtier | DO-7 (Verre Axial) |
| Tension Inverse de Crête (PIV) | 65 V (Max répétitif) |
| Courant Redressé Moyen (Io) | 50 mA |
| Chute de Tension Directe (Vf) | Typique : 0,1 V à 0,3 V | Max : 1,0 V @ 5mA |
| Courant de Fuite Inverse | Max 30 µA à 10 V |
| Capacité de Jonction (Cj) | 1,0 pF (à 1 MHz) |
| Efficacité de Rectification | Min 55 % |
Commander la Diode 1N34A au Maroc
Ne cherchez plus des substituts médiocres. Commandez dès maintenant votre lot de Diodes Germanium 1N34A authentiques sur notre site. Nous assurons une livraison rapide partout au Maroc (Casablanca, Rabat, Marrakech, Tanger, etc.). Nos composants sont stockés localement et vérifiés pour garantir qu'ils ne sont pas des contrefaçons Schottky. Profitez d'un prix compétitif pour donner vie à vos projets audio et radio dès demain.
FAQ : Tout savoir sur la Diode 1N34A
Quelle est la différence majeure entre la 1N34A et une diode silicium comme la 1N4148 ?
La différence réside dans la tension de seuil (Vf). La 1N34A au germanium conduit le courant dès 0,2V - 0,3V, tandis qu'une diode au silicium nécessite environ 0,7V. Cette sensibilité permet à la 1N34A de "voir" des signaux très faibles, indispensable pour les radios sans pile.
Comment reconnaître une vraie 1N34A originale d'une contrefaçon ?
Utilisez un multimètre en mode "diode". Une vraie 1N34A affichera une chute de tension entre 0,2V et 0,3V. De plus, une diode germanium authentique possède un courant de fuite mesurable (quelques µA), alors que les copies (souvent des diodes Schottky maquillées) ont une fuite quasi nulle.
Ma diode ne fonctionne plus après soudure, pourquoi ?
Le germanium est thermiquement fragile. Une chaleur excessive détruit la jonction. Astuce de pro : Utilisez une pince crocodile métallique (heatsink) sur la patte de la diode entre le corps en verre et le point de soudure pour dissiper la chaleur lors du montage.
Comment repérer la polarité sur le boîtier DO-7 ?
Regardez le corps en verre transparent : l'extrémité marquée par une bande noire ou colorée indique la Cathode (négatif). L'autre côté est l'Anode (positif).
Pourquoi utiliser une 1N34A dans une pédale de guitare plutôt qu'une diode moderne ?
Pour la "couleur" du son. La 1N34A offre un écrêtage (clipping) doux et progressif. Contrairement au silicium qui coupe le signal de manière abrupte (son dur), le germanium compresse le son de manière chaude, simulant le comportement naturel d'un amplificateur à lampes poussé à fond.
La diode laisse passer du courant en inverse sur mon circuit Arduino, est-ce normal ?
Oui, c'est le phénomène de courant de fuite typique du germanium. Sur des entrées à haute impédance comme celles d'un microcontrôleur, cela peut fausser les lectures. Il est recommandé d'ajouter une résistance de pull-down pour stabiliser votre signal logique.
