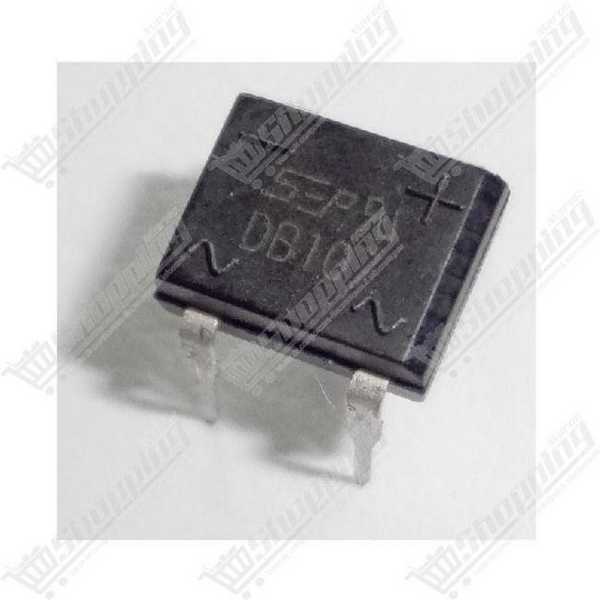

Pont redresseur monophasé DB107 1A 1000V DIP-4
Convertisseur AC-DC fiable et compact pour circuits électroniques, offrant une rectification stable jusqu'à 1000V.
- Tension inverse max : 1000 V
- Courant moyen : 1 A
- Boîtier : DIP-4 traversant
- Surcharge max : 50 A
- Température : -55 à +150°C
Fiabilité de Conversion : Pourquoi choisir le Pont Redresseur DB107 ?
Votre projet électronique ne démarre pas sans une alimentation stable ? Ne laissez pas le courant alternatif dicter sa loi. Le pont redresseur DB107 est la solution compacte et efficace pour transformer le courant du secteur en une tension continue exploitable. Conçu avec des jonctions passivées au verre, ce composant offre une robustesse supérieure face aux contraintes thermiques et électriques. Que vous répariez une carte d'alimentation ou que vous conceviez votre propre chargeur, le DB107 en boîtier DIP-4 s'impose comme le choix intelligent pour garantir une rectification à ondes complètes sans encombrer votre circuit imprimé. C'est le petit composant qui fait la grande différence dans la stabilité de vos montages.
Atouts Techniques et Performance du DB107 pour vos Circuits Imprimés
- Haute Tension admissible : Capable de supporter une tension inverse de crête répétitive (VRRM) impressionnante de 1000 V, assurant une marge de sécurité idéale pour le réseau 220V marocain.
- Puissance Compacte : Délivre un courant de sortie redressé moyen de 1,0 A dans un format miniature, parfait pour les espaces restreints.
- Résistance aux Surcharges : Encaisse sans broncher des pics de courant (IFSM) allant de 30 A à 50 A, protégeant votre circuit lors des démarrages brusques.
- Facilité d'Intégration : Son boîtier DIP-4 standard avec un pas de 5,1 mm permet une insertion aisée et une soudure rapide sur tout type de PCB traversant.
- Conception Durable : La structure en plastique moulé répond à la norme d'inflammabilité UL 94V-0, garantissant une sécurité maximale pour vos installations domestiques.
Applications Pratiques du Module DB107 au Maroc
- Réparation d'alimentations : Le remplaçant idéal pour redonner vie à des chargeurs de smartphones, d'ordinateurs portables ou des adaptateurs AC-DC défectueux.
- Éclairage LED : Indispensable dans la conception de drivers LED maison pour transformer le courant secteur en une source stable pour vos diodes.
- Projets Domotiques : Fournit l'énergie continue nécessaire aux microcontrôleurs (Arduino, ESP32) lorsqu'ils sont alimentés via un transformateur abaisseur.
- Conversion de puissance générale : Utilisable dans tout montage électronique nécessitant un redressement fiable d'une source monophasée.
Fiche Technique Détaillée : Pont Redresseur DB107 DIP-4
| Caractéristique | Valeur / Spécification |
|---|---|
| Tension Inverse Max (VRRM) | 1000 V |
| Courant de Sortie (Io) | 1,0 A |
| Tension RMS Max | 700 V |
| Type de Boîtier | DIP-4 (Traversant) |
| Surcharge de Crête (IFSM) | 30 A - 50 A (8.3ms) |
| Chute de Tension Directe (VF) | 1,1 V par diode |
| Température de Fonctionnement | -55 °C à +150 °C |
| Dimensions (approx.) | 8,2 mm x 6,35 mm |
Commander le DB107 au Maroc : Livraison Rapide
Ne laissez pas une panne d'alimentation ralentir vos projets. Commandez votre Pont Redresseur DB107 1A 1000V dès aujourd'hui et profitez d'un prix ultra-compétitif. Disponible immédiatement en stock, nous assurons une livraison rapide partout au Maroc. Fiabilisez vos circuits avec des composants de qualité professionnelle, prêts à être soudés.
Questions Fréquentes (FAQ) sur l'utilisation du DB107
Quelle est la principale différence entre le modèle DB107 et le DB107S ?
La différence majeure réside dans le type de montage : le DB107 est un composant traversant au format DIP-4 (pour circuit imprimé avec perçage), tandis que le DB107S est une version CMS (SMD) conçue pour le montage en surface. Leurs spécifications électriques (1A/1000V) restent identiques.
Comment identifier le brochage (pinout) pour le câblage du DB107 ?
Les polarités sont directement marquées sur le boîtier en plastique. Les deux broches marquées du symbole alternatif "~" reçoivent l'entrée AC. La broche marquée "+" correspond à la sortie positive DC et la broche "-" à la sortie négative. Sur un boîtier DIP-4 standard, les entrées AC sont souvent situées aux broches 1 et 3, avec le "+" en 4 et le "-" en 2.
Quelle est la tension maximale réelle que ce pont peut redresser ?
Le DB107 est classé pour une tension inverse de crête (VRRM) de 1000V. Toutefois, sa tension d'entrée alternative efficace maximale (RMS) recommandée est de 700V. Il est largement utilisé pour redresser le secteur (110V/230V) en toute sécurité.
Le composant nécessite-t-il un dissipateur thermique à 1A ?
Bien que capable de supporter 1A, le DB107 dissipe de la chaleur à cause de la chute de tension interne (environ 1,1V par diode). À pleine charge continue, il devient très chaud. Il est recommandé de laisser des zones de cuivre larges sur le circuit imprimé ou d'utiliser un petit dissipateur si l'espace le permet pour assurer sa longévité.
Comment tester si un pont DB107 est défectueux avec un multimètre ?
Utilisez le mode "diode" du multimètre. Vous devez mesurer une chute de tension (entre 0,5V et 1,1V) dans un sens entre une broche AC et la broche "+", et rien dans l'autre sens. Si vous mesurez une continuité (bip) ou une résistance nulle (0V) entre deux broches, le pont est court-circuité et doit être remplacé.
Quelles sont les précautions à prendre lors de l'ajout d'un condensateur de filtrage ?
Lors de l'utilisation d'une charge capacitive (gros condensateur pour lisser la tension), des pics de courant importants surviennent à la mise sous tension. Il est conseillé de déclasser le courant nominal d'environ 20% (limiter à 0,8A en continu) ou d'ajouter une résistance de protection pour éviter de brûler les diodes internes par surintensité.
