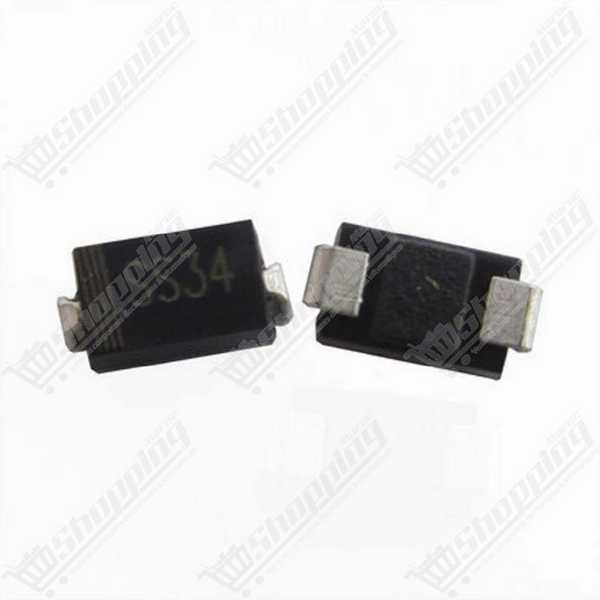

Diode Schottky SS34 3A 40V CMS (1N5822) Boîtier SMA DO-214AC
Diode Schottky SS34 3A 40V CMS performante pour redressement rapide et protection de circuits en boîtier SMA compact.
- Référence : SS34 (Équivalent 1N5822)
- Tension Inverse : 40 V Max
- Courant Direct : 3 A (Pic 100 A)
- Boîtier : DO-214AC (SMA)
- Chute de tension : Faible (0.5V)
Efficacité et Compacité : La Diode Schottky SS34 (1N5822 CMS)
Vous cherchez à réduire la taille de vos PCB sans sacrifier la puissance de traitement ? Passez à la vitesse supérieure avec la Diode SS34. C'est l'évolution directe et moderne de la célèbre 1N5822, mais adaptée pour le montage en surface (CMS). Conçue pour ceux qui exigent une gestion thermique optimale, cette diode à barrière Schottky offre une chute de tension minimale, ce qui se traduit par moins de chaleur dissipée et une meilleure autonomie pour vos projets sur batterie. Que vous conceviez une alimentation à découpage ou que vous ayez besoin d'une protection robuste contre l'inversion de polarité, la SS34 en boîtier DO-214AC (SMA) est la solution compacte qui ne fait aucun compromis sur la performance.
Performances Techniques de la Diode de Redressement SS34
- Puissance Maîtrisée : Capable de gérer un courant direct continu de 3,0 A, elle est parfaite pour les charges moyennes à fortes dans un format miniature.
- Tension de Blocage : Supporte une tension inverse répétitive de 40 V, sécurisant vos circuits basse tension (12V, 24V).
- Rendement Élevé : Grâce à une faible chute de tension directe (Vf) de seulement 0,50 V, elle minimise les pertes d'énergie par rapport aux diodes silicium standards.
- Robustesse Accrue : Intègre un anneau de garde pour une protection supérieure et supporte des pics de courant (Surge) allant jusqu'à 100 A sur 8,3 ms.
- Standard Industriel : Le boîtier DO-214AC (SMA) assure une compatibilité parfaite avec les processus d'assemblage automatisés modernes.
Applications et Utilisation de la Diode SS34 dans vos Projets
- Alimentations à Découpage (SMPS) : Indispensable pour les convertisseurs DC/DC (Buck/Boost) où la vitesse de commutation rapide réduit les pertes.
- Protection de Circuit : Agit comme une barrière fiable contre l'inversion de polarité pour protéger vos microcontrôleurs et capteurs sensibles.
- Diode de Roue Libre : Absorbe les pics de tension inductifs générés par les moteurs, les relais et les solénoïdes pour éviter de griller vos transistors de commande.
- Gestion de l'Énergie : Idéale pour les systèmes portables et les chargeurs solaires où chaque millivolt conservé compte pour l'efficacité globale.
Fiche Technique Détaillée : Diode SS34 (Équivalent 1N5822)
| Caractéristique | Valeur / Spécification |
|---|---|
| Référence Composant | SS34 (Code CMS pour 1N5822) |
| Type de Boîtier | DO-214AC (SMA) |
| Technologie | Barrière Schottky |
| Courant Direct Moyen ($I_{F(AV)}$) | 3,0 A |
| Tension Inverse Max ($V_{RRM}$) | 40 V |
| Chute de Tension Directe ($V_F$) | Max 0,50 V à 3A |
| Courant de Surcharge ($I_{FSM}$) | 100 A (impulsion unique) |
| Vitesse de variation ($dv/dt$) | 10 000 V/µs |
| Température de Jonction ($T_J$) | -55 °C à +125 °C |
Commander la Diode SS34 au Maroc : Disponibilité Immédiate
Ne laissez pas un composant manquant retarder votre production. Commandez dès maintenant votre Diode Schottky SS34 chez nous et profitez d'un tarif ultra-compétitif. Nous assurons une livraison rapide partout au Maroc pour que vos prototypes et réparations soient opérationnels sans attente. Stock réel et qualité garantie pour tous vos besoins en électronique de puissance.
FAQ : Réponses d'Experts sur la Diode SS34 et 1N5822 CMS
- Q1: Est-ce que la diode SS34 peut remplacer directement une 1N5822 ?
- Oui, la SS34 est l'équivalent technique strict en montage de surface (CMS) de la 1N5822 (traversante). Elles partagent les mêmes spécifications de 3A / 40V. Attention, le PCB doit être conçu pour un boîtier SMA (DO-214AC).
- Q2: Comment identifier la polarité sur le boîtier CMS de la diode SS34 ?
- Regardez le dessus du composant : une bande de couleur (souvent blanche ou grise) indique la Cathode (côté négatif). Le courant circule de l'anode vers cette bande.
- Q3: Pourquoi la diode SS34 chauffe-t-elle à 3A et comment gérer cela ?
- Le boîtier SMA est compact et dissipe moins bien la chaleur qu'un boîtier traversant. À 3A, la diode dissipe environ 1,5W. Pour éviter la surchauffe, il est impératif de dessiner de larges plages de cuivre sur votre PCB qui serviront de radiateur thermique.
- Q4: Quelle est la différence de tension (Vf) par rapport à une diode standard ?
- La SS34 est une Schottky avec un Vf typique de 0,4V à 0,5V, contre 0,7V à 1V pour une diode standard. Cela la rend idéale pour les applications à haut rendement énergétique.
- Q5: Peut-on utiliser la SS34 sur le secteur 220V ?
- Absolument pas. Sa tension de claquage est de 40 V maximum. Elle exploserait instantanément sur du 220V. Elle est réservée à la très basse tension (circuits logiques, batteries, 12V/24V).
- Q6: Faut-il s'inquiéter du courant de fuite inverse ?
- Oui, c'est le compromis des diodes Schottky. Le courant de fuite est plus élevé que sur les diodes au silicium et augmente avec la chaleur. À prendre en compte pour les circuits de très haute précision ou à très faible consommation en veille.
