Pont redresseur MB6S 0.5A 600V SMD SOP-4
Pont redresseur compact MB6S 0.5A 600V SMD pour une conversion AC/DC fiable et efficace.
- Tension inverse de crête répétitive : 600 V
- Courant redressé moyen : 0.5 A
- Boîtier miniature SOP-4 pour gain d'espace
- Montage en surface (SMD) facile
- Idéal pour alimentations et éclairage LED
Efficacité de Conversion et Gain d'Espace avec le Pont MB6S SMD
Vous cherchez à miniaturiser vos alimentations sans sacrifier la fiabilité ? Le MB6S 0.5A 600V est la solution incontournable pour les concepteurs de circuits imprimés soucieux de l'espace. Ce pont redresseur à onde complète (Full Wave Bridge Rectifier) offre une conversion AC/DC stable dans un boîtier SOP-4 ultra-compact. Conçu pour traiter efficacement le courant alternatif du secteur, il est parfaitement dimensionné pour gérer la tension standard au Maroc avec une marge de sécurité confortable, garantissant la longévité de vos projets électroniques, des chargeurs compacts aux contrôleurs LED.
Performances Électriques du Pont Redresseur MB6S
- Haute Tension admissible : Supporte une tension inverse de crête répétitive ($V_{RRM}$) de 600 V, idéal pour sécuriser vos entrées secteur.
- Courant optimisé : Délivre un courant redressé moyen ($I_{F(AV)}$) de 0,5 A (500 mA), parfait pour les circuits de commande et la petite électronique.
- Robustesse aux surcharges : Capacité exceptionnelle à encaisser un courant de surcharge de crête ($I_{FSM}$) de 35 A sur une impulsion unique.
- Technologie fiable : Jonction passivée au verre garantissant une fuite inverse minimale de 5,0 µA et une stabilité thermique accrue.

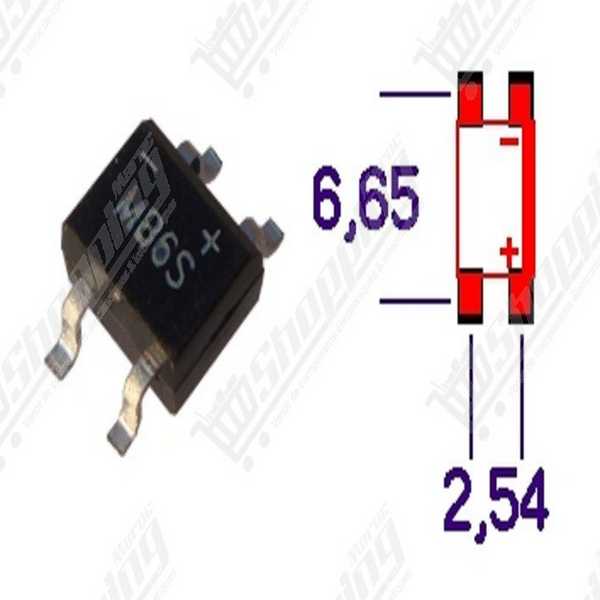

- Format Miniature : Boîtier CMS SOP-4 / MBS (seulement 4,9 mm x 4,2 mm) pour une intégration haute densité sur PCB.
Applications et Avantages du Redresseur MB6S sur vos Circuits
- Alimentations à Découpage (SMPS) : Réduisez l'empreinte de vos convertisseurs AC/DC sans compromis sur la tension de blocage.
- Éclairage LED : Composant essentiel pour les ballasts et drivers LED compacts nécessitant une rectification stable.
- Domotique et IoT : Idéal pour alimenter les capteurs et modules de communication dans des boîtiers réduits.
- Réparation et Prototypage : Une solution standard, facile à souder malgré son format SMD, pour remplacer des ponts défectueux dans les chargeurs et adaptateurs.
Fiche Technique Détaillée : MB6S SOP-4
| Caractéristique | Valeur Spécifique |
|---|---|
| Type de produit | Pont redresseur monophasé (Full Wave) |
| Boîtier / Montage | SOP-4 (MBS) / CMS (Surface Mount) |
| Tension Inverse Max ($V_{RRM}$) | 600 V |
| Courant Redressé ($I_{F(AV)}$) | 0.5 A |
| Courant de Surcharge ($I_{FSM}$) | 35 A (8.3 ms) |
| Tension Directe ($V_F$) | 1.0 V à 1.1 V par diode |
| Température de fonctionnement | -55 °C à +150 °C |
| Conformité | RoHS, Sans Plomb |
Commander le MB6S 0.5A 600V au Maroc
Ne laissez pas la taille de vos composants limiter vos ambitions. Commandez dès maintenant votre pont de diode MB6S et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc à un tarif compétitif, vous permettant de finaliser vos prototypes ou vos réparations sans délai. Qualité professionnelle garantie pour tous vos besoins en composants SMD.
Questions Fréquentes sur l'Utilisation du MB6S (FAQ)
Est-ce que le pont redresseur MB6S est adapté pour une utilisation sur le secteur 220V au Maroc ?
Absolument. Le MB6S supporte une tension inverse de crête ($V_{RRM}$) allant jusqu'à 600V. La tension de crête du secteur 220V au Maroc étant d'environ 311V, ce composant offre une marge de sécurité largement suffisante (presque le double) pour cette application.
Quelle est l'intensité maximale que peut supporter ce pont de diode ?
Le MB6S est conçu pour un courant moyen redressé de 0,5A (500mA). Si votre projet implique des moteurs puissants ou des charges élevées dépassant cette valeur, il est impératif de choisir un modèle plus robuste pour éviter la surchauffe.
Comment identifier les connexions d'entrée et de sortie sur le boîtier SMD SOP-4 ?
Le repérage est gravé sur le dessus du boîtier : les deux broches marquées du symbole alternatif "~" sont les entrées AC. Les broches marquées "+" et "-" sont les sorties redressées (DC) positives et négatives.
Le MB6S peut-il être remplacé par un modèle MB10S ?
Oui, le MB10S est une excellente alternative souvent disponible au Maroc. Il partage le même format (SOP-4) et le même courant (0,5A), mais tolère une tension encore plus élevée (1000V), le rendant totalement compatible et même plus résistant.
Pourquoi le composant chauffe-t-il lors de son fonctionnement ?
C'est un phénomène normal dû à la chute de tension interne des diodes (environ 1V). À pleine charge (0,5A), le pont dissipe de l'énergie sous forme de chaleur. Pour assurer sa longévité, prévoyez des plages de cuivre larges sur votre PCB qui agiront comme dissipateur thermique passif.
Ce composant est-il facile à souder manuellement pour un débutant ?
Bien qu'il soit de type CMS (SMD), le format SOP-4 présente un espacement de broches confortable. Avec un fer à souder à panne fine, une bonne pince brucelle et un peu de flux, le soudage manuel est tout à fait réalisable, même pour un amateur éclairé.
