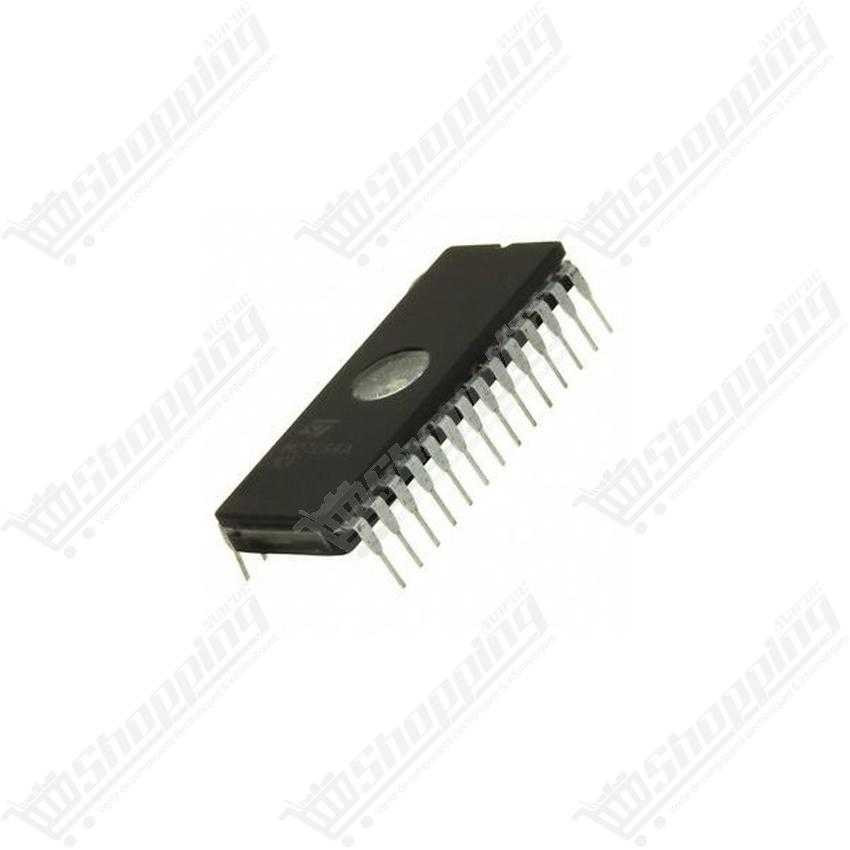

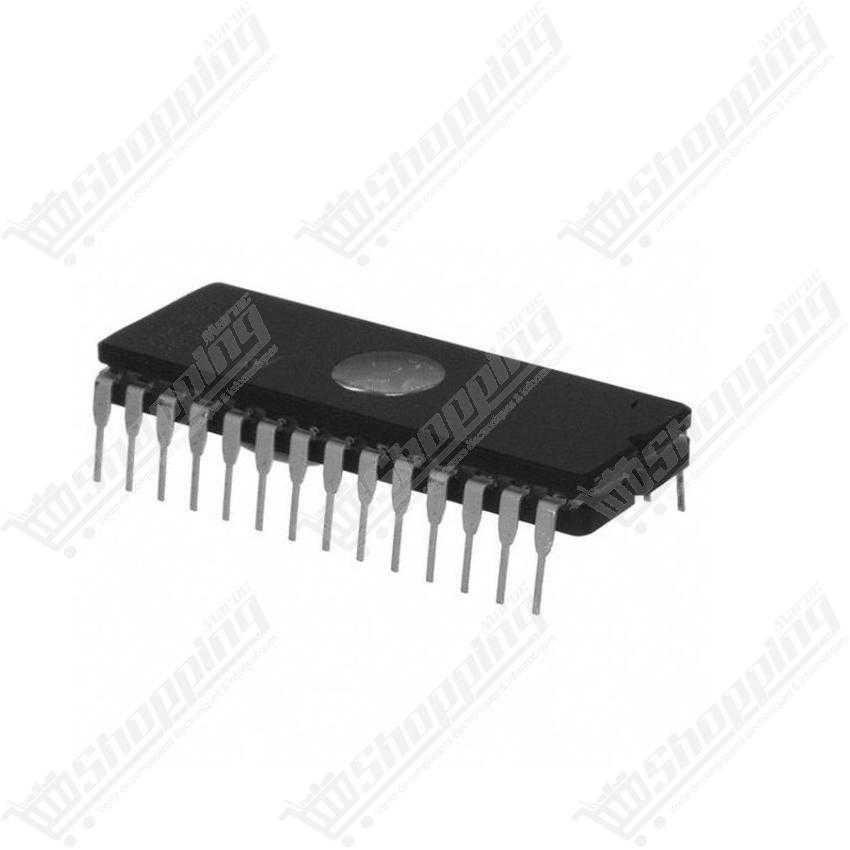

Mémoire EPROM UV M27C512-10F1 512Kbits 100ns DIP-28
Mémoire EPROM UV 512 Kbits M27C512-10F1 rapide 100ns, boîtier céramique DIP-28 pour maintenance et programmation.
- Capacité : 512 Kbits (64 Ko x 8)
- Vitesse : 100 ns (Zero Wait State)
- Tension Vpp : 12,75V ± 0,25V
- Boîtier : FDIP28W Céramique à fenêtre
- Technologie : CMOS Basse consommation
Performance et Fiabilité : Mémoire EPROM M27C512-10F1
La M27C512-10F1 de STMicroelectronics est une mémoire EPROM de 512 Kbits conçue pour répondre aux exigences de haute performance et de faible consommation. Grâce à sa technologie CMOS avancée, elle est idéale pour la réparation de cartes mères, l'optimisation de calculateurs moteurs (ECU) ou la restauration de systèmes rétro-gaming. Son boîtier en céramique avec fenêtre permet un effacement par rayons UV, offrant une flexibilité totale pour le développement et la maintenance.
Points Forts Techniques de la M27C512
- Vitesse Exceptionnelle : Avec un temps d'accès de 100 ns, cette puce assure un fonctionnement sans temps d'attente (Zero Wait State) avec les microprocesseurs rapides.
- Stockage Robuste : Capacité de 64 Ko (65 536 mots de 8 bits), parfaite pour stocker des BIOS, firmwares ou cartographies complexes.
- Protection des Données : Le boîtier FDIP28W assure une excellente dissipation thermique et une rétention des données supérieure à 10 ans.
- Consommation Maîtrisée : En veille, la puce ne consomme que 100 µA, prolongeant la durée de vie des systèmes embarqués.
Applications et Usage
- Automobile (Chiptuning) : Composant standard pour les ECU nécessitant une tension de programmation précise de 12,75V.
- Rétro-Gaming : Idéal pour remplacer les ROMs sur bornes d'arcade ou consoles classiques (Neo-Geo, CPS).
- Industrie : Solution de remplacement fiable pour les machines dont le firmware réside sur des supports EPROM DIP-28.
Caractéristiques Techniques Détaillées
| Caractéristique | Spécification |
|---|---|
| Type | EPROM UV (Effaçable) |
| Capacité | 512 Kbits (64K x 8) |
| Vitesse (Temps d'accès) | 100 ns |
| Tension d'alimentation | 5V ± 10 % |
| Tension de Programmation (Vpp) | 12,75V ± 0,25V |
| Boîtier | DIP-28 (Céramique FDIP28W) |
| Température de fonctionnement | 0°C à +70°C |
| Algorithme | PRESTO IIB (Rapide) |
FAQ : Programmation et Utilisation
Quelle est la tension de programmation (Vpp) pour la M27C512 ?
La tension Vpp requise est strictement de 12,75V. Assurez-vous de configurer votre programmateur correctement pour éviter d'endommager le composant.
Comment effacer cette mémoire ?
Grâce à sa fenêtre en quartz, l'effacement se fait par exposition à une lampe UV (longueur d'onde 253,7 nm) pendant environ 15 à 20 minutes.
Est-elle compatible avec les circuits 3.3V ?
Non, c'est une mémoire TTL 5V. Elle nécessite une alimentation de 5V pour fonctionner correctement en lecture.
