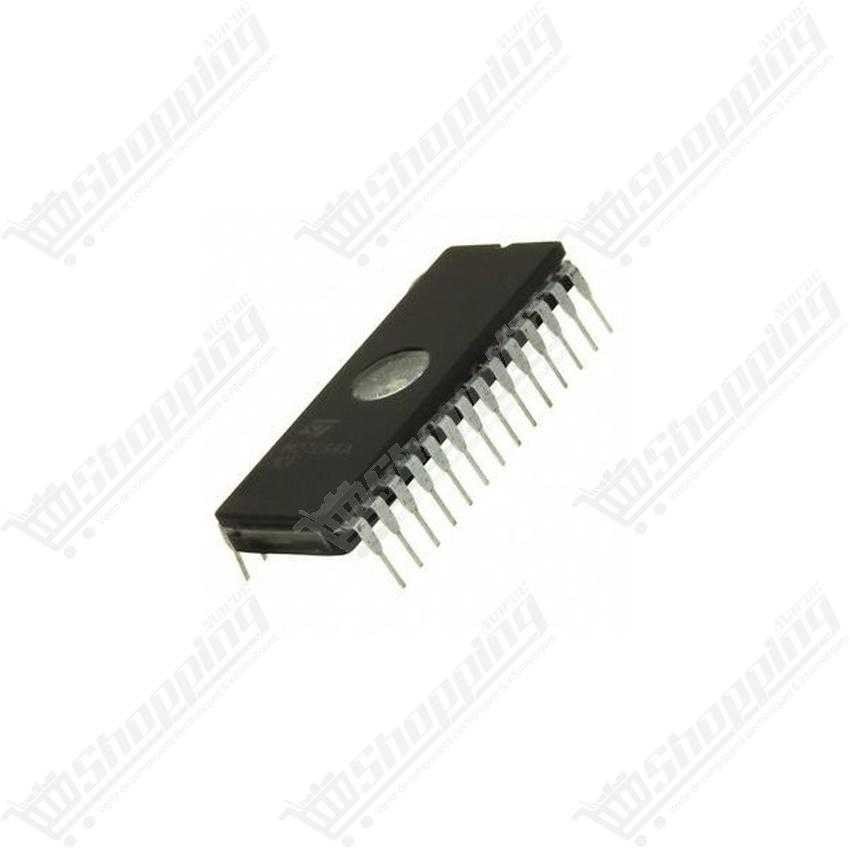

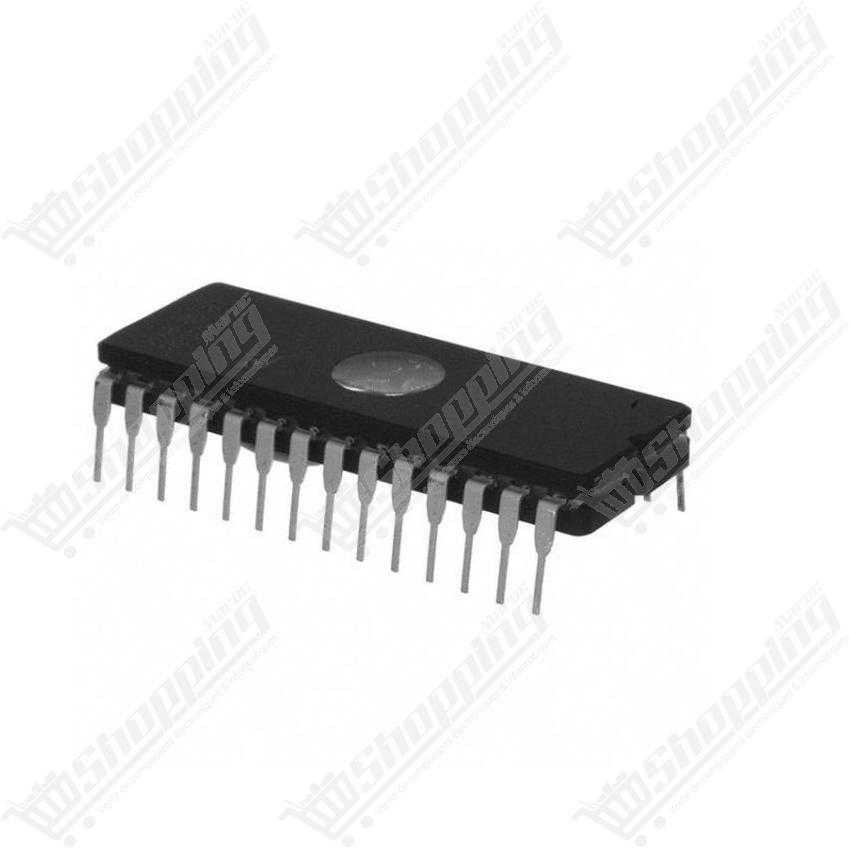

Mémoire EPROM UV M27C64-10F1 64Kbits DIP-28
Mémoire EPROM M27C64A effaçable par UV de 64 Kbits, format DIP-28 pour applications industrielles et rétro-gaming.
- Capacité : 64 Kbits (8K x 8)
- Temps d'accès : 100 ns
- Tension Vpp : 12,5 V
- Boîtier : FDIP28W (Céramique)
- Interface : Parallèle
Revitalisez vos Équipements avec la Mémoire EPROM M27C64A-10F1
Besoin de maintenance sur un système hérité ou de redonner vie à une console rétro ? La mémoire EPROM M27C64A-10F1 est la solution de stockage non-volatil par excellence pour les ingénieurs et passionnés exigeants. Contrairement aux solutions modernes purement numériques, cette puce offre une robustesse éprouvée avec sa capacité de 64 Kbits organisée pour une fiabilité maximale. Grâce à sa célèbre fenêtre en quartz transparent, ce composant permet un effacement complet par ultraviolets, vous offrant la flexibilité de reprogrammer votre firmware à volonté tout en conservant une stabilité de données exceptionnelle sur le long terme. C'est le choix intelligent pour garantir la pérennité de vos microprocesseurs nécessitant une mémoire morte performante.
Performances et Précision de l'EPROM M27C64A-10F1
- Vitesse d'accès de 100 ns : Une réactivité cruciale pour éviter les goulots d'étranglement dans les cycles de lecture de votre processeur.
- Fenêtre d'effacement UV : Intégrée au boîtier FDIP28W en céramique, elle permet une remise à zéro fiable du motif binaire pour une réutilisation optimale.
- Technologie CMOS Basse Consommation : Une efficacité énergétique redoutable avec seulement 30 mA en activité et 100 µA en mode veille.
- Tension de Programmation (Vpp) de 12,5V : Une spécification critique pour assurer une écriture sécurisée sans endommager les cellules mémoires (attention aux anciens modèles 21V).
- Contrôle de Bus Optimisé : Dotée des lignes "Chip Enable" et "Output Enable" pour une gestion fluide et sans conflit sur le bus de données.
Applications et Avantages de cette EPROM UV
- Réparation de Cartes Industrielles : Idéale pour remplacer les bios corrompus ou les firmwares sur des automates et machines-outils d'ancienne génération.
- Retro-Computing et Arcade : Le composant indispensable pour les passionnés restaurant des ordinateurs 8-bits ou des bornes d'arcade nécessitant des mémoires de type 27C64.
- Développement de Prototypes : Permet aux étudiants et ingénieurs de tester des codes assembleurs sur matériel réel avec la possibilité d'effacer et recommencer.
- Maintenance Automobile (ECU) : Utilisée dans certains calculateurs moteurs (ECU) des années 80/90 pour le stockage des cartographies d'injection (Chiptuning vintage).
Fiche Technique Détaillée : M27C64A-10F1
| Spécification | Détail |
|---|---|
| Référence Fabricant | M27C64A-10F1 (STMicroelectronics) |
| Capacité et Organisation | 64 Kbits (8K x 8 bits) |
| Interface | Parallèle |
| Temps d'accès | 100 ns |
| Tension d'alimentation (Vcc) | 5V ± 10 % |
| Tension de Programmation (Vpp) | 12,5V ± 0,25V |
| Boîtier | FDIP28W (Céramique 28 broches avec fenêtre) |
| Température de fonctionnement | 0°C à +70°C |
Commander la M27C64A-10F1 au Maroc
Ne laissez pas une mémoire défaillante paralyser votre projet. Commandez dès aujourd'hui votre EPROM M27C64A-10F1 et profitez d'une livraison rapide partout au Maroc. Nous garantissons un composant de qualité, stocké dans les meilleures conditions pour préserver son intégrité, le tout à un prix compétitif. Disponible immédiatement pour vos réparations urgentes.
FAQ : Programmation et Utilisation de la M27C64A
Q1: Quelle est la tension de programmation (Vpp) exacte pour la M27C64A ?
Contrairement aux anciennes puces "2764" qui demandaient 21V, la version M27C64A nécessite impérativement une tension de 12,5V. Attention : appliquer 21V sur ce modèle moderne (suffixe "A" ou "C") détruira la puce instantanément. Vérifiez toujours le marquage.
Q2: Peut-on utiliser un programmateur TL866II Plus avec cette EPROM ?
Oui, le TL866II Plus gère parfaitement la tension de 12,5V requise par la M27C64A. Cependant, notez que ce programmateur plafonne à 18V. Il ne pourra donc pas programmer les très vieilles versions nécessitant 21V sans une alimentation externe.
Q3: Quelle est la procédure pour effacer cette mémoire EPROM ?
L'effacement se fait par exposition aux rayons UV-C (253,7 nm) via la fenêtre en quartz. Utilisez un effaceur EPROM dédié pendant 15 à 20 minutes. L'exposition au soleil est déconseillée car elle est trop lente et peu fiable.
Q4: Existe-t-il une alternative moderne ne nécessitant pas d'UV ?
Absolument. Si vous souhaitez éviter la contrainte de l'effacement UV, vous pouvez opter pour l'EEPROM AT28C64. Elle possède le même brochage (DIP-28) mais s'efface et se réécrit électriquement, simplifiant grandement le développement.
Q5: Pourquoi ma puce échoue-t-elle au "Blank Check" après effacement ?
Trois causes probables : une exposition UV insuffisante (tube usé ou temps trop court), une fenêtre sale (une simple empreinte digitale bloque les UV), ou une puce endommagée par un "sur-effacement". Nettoyez la fenêtre à l'alcool isopropylique et réessayez.
