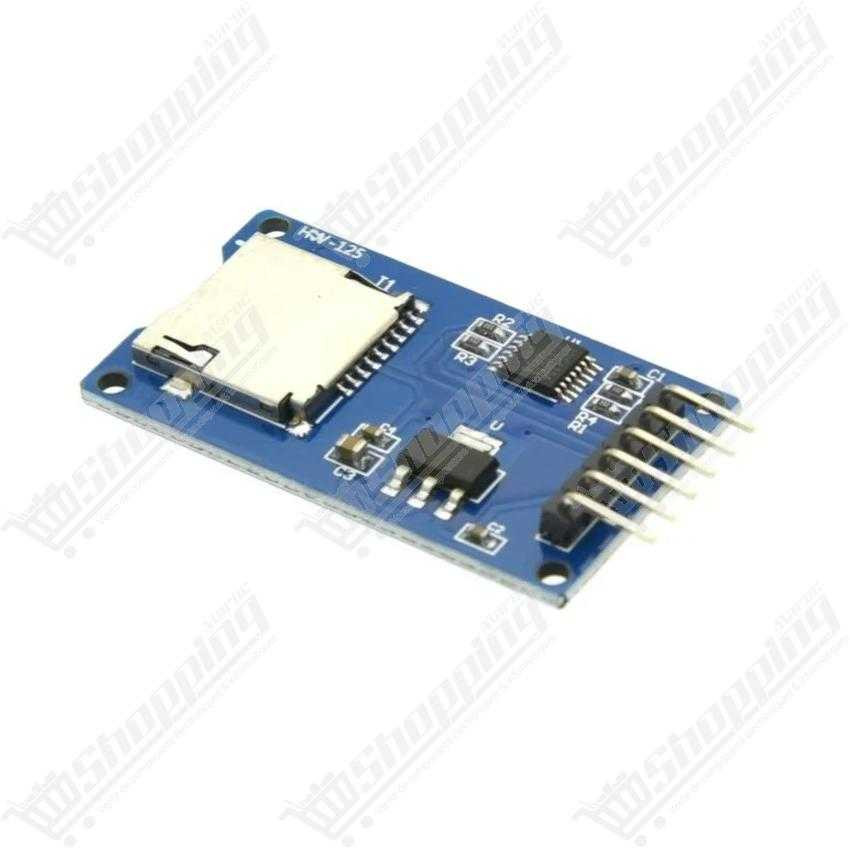

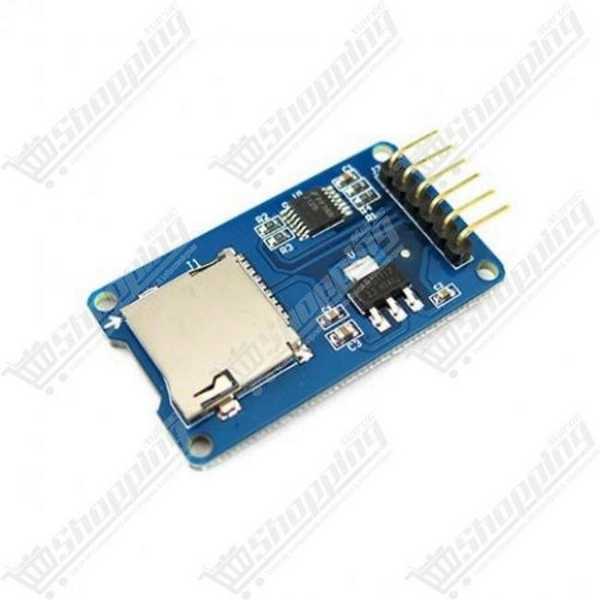

Module Lecteur de Carte Micro SD TF Interface SPI
Module adaptateur robuste permettant la lecture et l'écriture sur cartes Micro SD pour vos projets Arduino.
- Interface SPI standard compatible Arduino.
- Supporte Micro SD et Micro SDHC (32Go max).
- Régulateur de tension 3.3V intégré.
- Compatible niveaux logiques 3.3V et 5V.
- Idéal pour le data logging et stockage.
Stockage Illimité pour Arduino : Le Module Lecteur Carte Micro SD TF
Votre microcontrôleur manque de mémoire ? Fini les contraintes de l'EEPROM interne. Optimisez vos projets embarqués avec ce Module Lecteur de Carte Micro SD TF à interface SPI. Conçu pour les makers exigeants, cet adaptateur est la solution ultime pour le Data Logging et le stockage de masse. Grâce à son régulateur de tension intégré et son circuit de conversion de niveau, il assure une fiabilité totale, que vous travailliez sur un système 5V comme l'Arduino Uno ou une architecture 3,3V. C'est le pont indispensable entre vos capteurs et une capacité de stockage de plusieurs Gigaoctets.
Performance et Sécurité du Module Adaptateur Micro SD SPI
- Polyvalence Totale : Prend en charge les cartes Micro SD (jusqu'à 2 Go) et les cartes haute capacité Micro SDHC (jusqu'à 32 Go) pour ne jamais manquer d'espace.
- Protection Intégrée : Équipé d'un régulateur LDO 3,3V et d'un circuit de changement de niveau bidirectionnel, il protège vos cartes mémoire sensibles contre les surtensions des systèmes 5V.

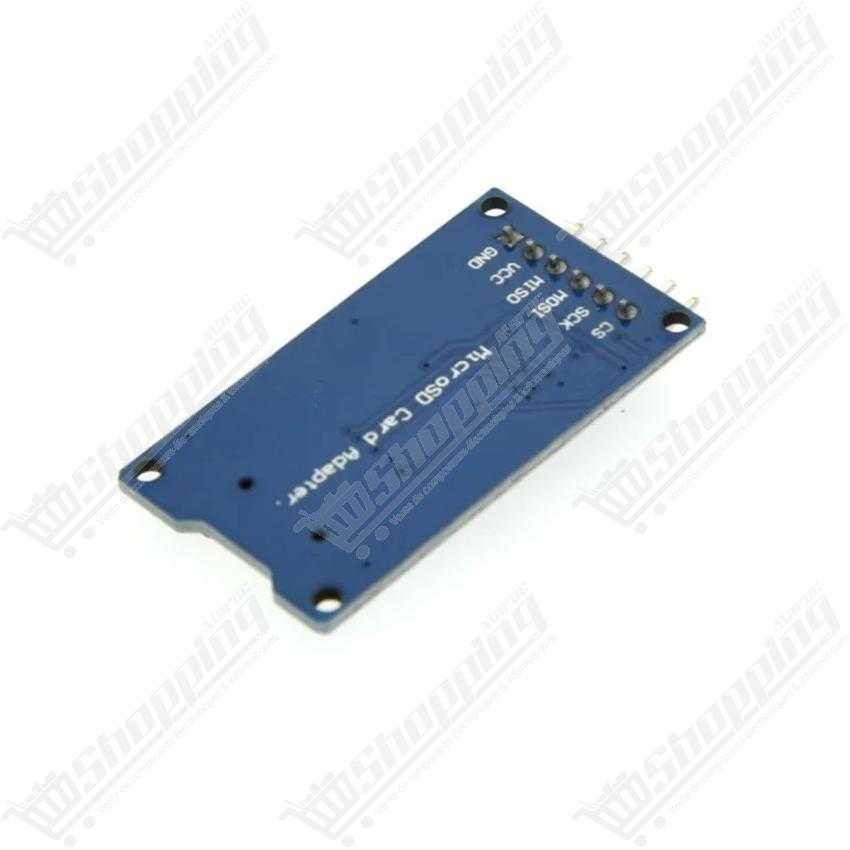

- Interface Standardisée : Communication via le protocole SPI (MISO, MOSI, SCK, CS), garantissant une compatibilité native avec la bibliothèque officielle SD.h de l'IDE Arduino.
- Conception Robuste : Slot "Push-Push" à ressort pour une insertion sécurisée et connecteur à entraxe 2,54 mm idéal pour les breadboards et le prototypage rapide.
Applications Concrètes : Pourquoi Choisir ce Lecteur SD ?
- Data Logging Environnemental : Enregistrez des semaines de données issues de capteurs (température, humidité, pollution) dans des fichiers CSV exploitables sur Excel.
- Systèmes IoT Autonomes : Stockez des fichiers de configuration complexes ou des identifiants Wi-Fi sans recompiler votre code.
- Projets Audio Embarqués : Transformez votre Arduino en lecteur MP3 ou WAV en lisant des fichiers audio directement depuis la carte SD.
- Boîte Noire : Créez un journal d'événements (logs) pour le débogage de systèmes robotiques ou domotiques en temps réel.
Fiche Technique Détaillée : Module Micro SD Card Adapter
| Caractéristique | Spécification |
|---|---|
| Tension d'alimentation | 4,5V à 5,5V DC (Régulateur intégré) |
| Interface | SPI Standard |
| Compatibilité Cartes | Micro SD (<= 2Go), Micro SDHC (<= 32Go) |
| Niveaux Logiques | Compatible 3,3V et 5V |
| Consommation | ~80 mA (pic en écriture) |
| Dimensions | 42 mm x 24 mm x 12 mm |
| Format de fichiers supporté | FAT16 / FAT32 |
Commander le Module Lecteur Micro SD SPI au Maroc
Ne laissez pas la mémoire limiter votre créativité. Commandez dès maintenant votre Module Micro SD TF et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un composant testé, de haute qualité, disponible immédiatement à un prix compétitif. Idéal pour les étudiants ingénieurs, les fablabs et les passionnés d'électronique.
FAQ : Tout savoir sur l'utilisation du Module Micro SD avec Arduino
Quel voltage utiliser pour l'alimentation et les signaux logiques ?
Le module s'alimente idéalement en 5V via la broche VCC, car il possède un régulateur interne abaissant la tension à 3.3V pour la carte SD. Grâce au convertisseur de niveau intégré, vous pouvez connecter les signaux logiques (MOSI, SCK, CS) directement à un Arduino Uno (5V) sans risque d'endommager la carte SD, ce qui n'est pas le cas des modules basiques sans puce d'adaptation.
Pourquoi l'initialisation échoue-t-elle avec le message "initialization failed" ?
L'erreur la plus courante provient du formatage. Votre carte Micro SD doit impérativement être formatée en FAT16 ou FAT32. Les formats exFAT (utilisés sur les cartes >32Go) ou NTFS ne sont pas reconnus par les bibliothèques Arduino standard. Utilisez l'outil "SD Memory Card Formatter" pour un résultat optimal.
Quelles sont les limites de capacité pour les cartes micro SD supportées ?
Ce module est conçu pour supporter les cartes Micro SD standards (jusqu'à 2 Go) et les cartes Micro SDHC (jusqu'à 32 Go). Les cartes de type SDXC (64 Go et plus) ne sont généralement pas compatibles nativement avec ce type de lecteur et les bibliothèques SPI classiques.
Comment brancher le module si j'utilise déjà d'autres périphériques SPI ?
Le bus SPI permet de connecter plusieurs appareils. Les broches MISO, MOSI et SCK sont communes à tous vos modules. Seule la broche CS (Chip Select) doit être unique pour chaque périphérique. Assurez-vous d'initialiser la bonne broche CS dans votre code avec `SD.begin(CS_PIN)`.
Quelle bibliothèque est la plus fiable pour gérer les fichiers ?
La bibliothèque standard "SD.h" incluse dans l'IDE Arduino suffit pour la majorité des projets. Cependant, pour des besoins avancés (noms de fichiers longs, vitesse accrue), la bibliothèque "SdFat" est une excellente alternative très performante.
Pourquoi le module consomme-t-il beaucoup d'énergie ou chauffe-t-il ?
L'écriture sur une carte SD génère des pics de courant pouvant atteindre 100 à 200 mA. Assurez-vous que votre alimentation est stable. Si vous constatez des instabilités, ajouter un condensateur de découplage (10µF à 100µF) entre VCC et GND au plus près du module peut résoudre le problème.
