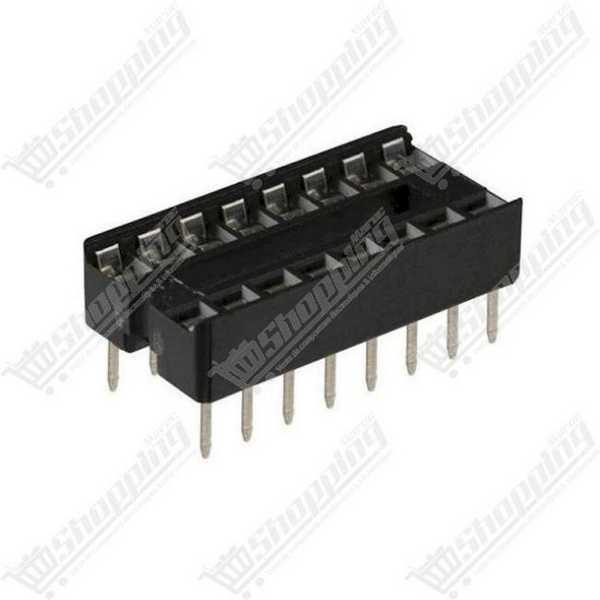

Support de circuit intégré DIP-16 - 16 broches
Protégez vos circuits intégrés sensibles grâce à ce support DIP-16 fiable pour montage sur PCB.
- Format DIP-16 standard (2 rangées de 8 broches).
- Pas de 2,54 mm compatible breadboard.
- Isolation thermoplastique UL94V-0.
- Protection thermique des composants.
- Idéal pour prototypage et réparation.
Protégez vos Circuits Intégrés avec le Support DIP-16
Besoin de flexibilité sur vos PCB ? Ne prenez plus le risque de "griller" vos composants sensibles avec la chaleur du fer à souder. Le Support CI 16 broches est l'assurance-vie de vos projets électroniques. Conçu pour s'intercaler entre votre carte et la puce, il transforme une installation permanente en une solution modulaire. Idéal pour le prototypage rapide ou la réparation, ce socket permet d'insérer et d'extraire vos puces (comme les drivers de moteurs L293D ou les optocoupleurs) sans le moindre effort. C'est l'accessoire indispensable pour tout électronicien au Maroc souhaitant allier sécurité des composants et facilité de maintenance.
Performance et Conception du Support 16 Broches (DIP)
- Compatibilité universelle : Respecte le pas standard de 2,54 mm (0,1 pouce) et un écartement de 7,62 mm, s'adaptant parfaitement aux breadboards et PCB standards.
- Durabilité thermique : Fabriqué en thermoplastique PBT chargé verre, résistant à des températures de fonctionnement allant de -25°C à +85°C et classé UL94V-0 pour l'auto-extinction.
- Fiabilité du signal : Assure une résistance de contact inférieure à 20 mΩ, garantissant l'intégrité de vos signaux logiques ou analogiques.
- Facilité d'installation : Conception "Open Frame" avec détrompeur en demi-lune pour identifier instantanément la broche n°1 et éviter les erreurs de polarité.
- Puissance admissible : Capable de supporter un courant nominal de 1A à 3A par broche sous une tension maximale de 100V AC.
Pourquoi Intégrer un Socket DIP-16 dans vos Projets ?
- Sauvegarde des composants : Élimine totalement le risque de choc thermique sur la puce lors de la soudure initiale.
- Maintenance simplifiée : Permet de remplacer un circuit intégré défectueux en quelques secondes sans dessoudage fastidieux.
- Prototypage évolutif : Testez différentes versions d'un même microcontrôleur ou amplificateur opérationnel sur la même carte sans modifications structurelles.
- Projets éducatifs : Parfait pour les étudiants et les laboratoires, permettant la réutilisation des composants coûteux d'un projet à l'autre.
Fiche Technique Détaillée : Support CI 16 pins
| Caractéristique | Spécification |
|---|---|
| Format du boîtier | DIP-16 (Dual In-line Package) |
| Nombre de broches | 16 (2 rangées de 8) |
| Pas (Pitch) | 2,54 mm |
| Largeur (Row Pitch) | 7,62 mm |
| Résistance d'isolement | > 1000 MΩ à 500V DC |
| Matériau Isolant | Thermoplastique UL94V-0 |
| Dimensions (L x l) | 20,32 mm x 10,16 mm (approx.) |
Commander votre Support DIP-16 au Maroc
Ne laissez pas une simple erreur de soudure ruiner votre projet. Commandez dès maintenant votre Support CI 16 broches et bénéficiez d'un prix compétitif pour une qualité professionnelle. Nous assurons une livraison rapide partout au Maroc. Stock disponible immédiatement pour vos réparations urgentes ou vos séries de fabrication.
Questions Fréquentes sur l'Utilisation des Supports DIP
Quelle est la différence entre les supports de type "lyre" et "tulipe" ?
Les supports "lyre" sont plus économiques et utilisent des contacts à ressorts plats, parfaits pour les usages standards. Les supports "tulipe" sont usinés avec des contacts circulaires de haute précision, offrant une fiabilité supérieure et une meilleure résistance si vous devez insérer et retirer la puce fréquemment.
Pourquoi est-il recommandé d'utiliser un support plutôt que de souder le circuit directement ?
Le support agit comme un bouclier thermique. Il protège le circuit intégré contre la chaleur excessive du fer à souder, prévient les dommages sur les composants sensibles et permet un remplacement ou un diagnostic rapide sans avoir à dessouder l'ensemble du montage.
Comment identifier le sens correct pour l'installation du support DIP-16 ?
Observez l'une des extrémités du support : vous y trouverez une encoche semi-circulaire. Celle-ci doit être alignée avec le repère correspondant sur votre PCB (sérigraphie ou pastille carrée) pour assurer que la broche n°1 est correctement orientée.
Quelles sont les astuces pour souder le support sans faire fondre le plastique ?
Réglez votre fer entre 300°C et 330°C. Ne chauffez pas une broche plus de 3 secondes. Une bonne technique consiste à souder d'abord deux broches opposées en diagonale pour fixer le support à plat, puis de souder les autres.
Le support DIP-16 est-il compatible avec toutes les platines d'expérimentation ?
Oui, grâce à son pas standard de 2,54 mm et son écartement de 7,62 mm, il s'insère parfaitement dans les breadboards, les plaques d'essai perforées (perfboards) et la majorité des PCB traversants.
Comment résoudre les problèmes d'insertion difficiles ou les broches tordues ?
Avant d'insérer votre puce, vérifiez que ses pattes sont bien parallèles. Si elles sont trop écartées (ce qui est fréquent sur les puces neuves), appuyez-les doucement à plat contre une table pour les redresser. Une pression verticale uniforme est la clé pour une insertion réussie.
