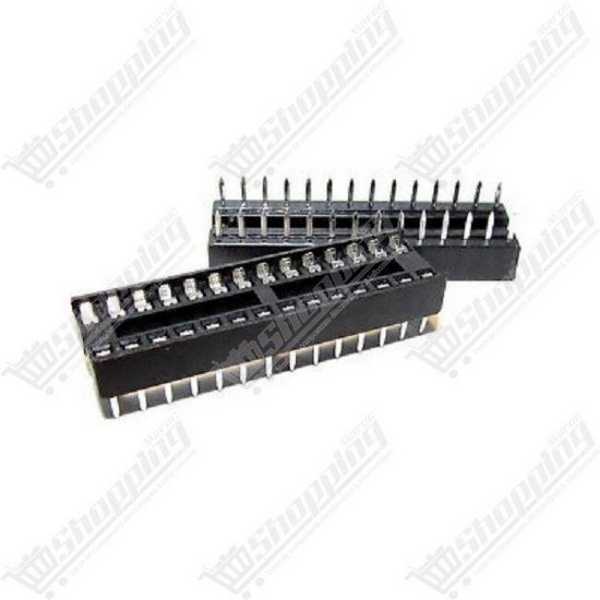

Support de circuit intégré 28 broches DIP-28
Support femelle 28 broches pour protéger et remplacer facilement vos circuits intégrés sans soudure directe sur PCB.
- Format : DIP-28 (2 x 14 contacts)
- Pas standard : 2,54 mm
- Largeur : 7,62 mm (Étroit) / 15,24 mm (Large)
- Montage : Traversant (THT)
- Isolant : Thermoplastique UL94V-0
Sécurisez vos microcontrôleurs avec le Support de Circuit Intégré 28 broches DIP-28
Vous craignez d'endommager le "cerveau" de votre projet lors de l'assemblage ? Ne prenez pas le risque de souder directement vos composants sensibles. Le Support de Circuit Intégré 28 broches DIP-28 est la solution incontournable pour protéger vos puces électroniques contre la chaleur excessive du fer à souder. Conçu pour une fiabilité maximale, ce connecteur intermédiaire permet de changer un microcontrôleur ATmega328 ou une mémoire en quelques secondes, sans aucun dessoudage fastidieux. C'est l'investissement indispensable pour garantir la modularité et la longévité de vos circuits imprimés.
Performance et Conception du Support DIP-28
- Standardisation universelle : Avec un pas (Pitch) précis de 2,54 mm, ce support s'aligne parfaitement sur les grilles de circuits imprimés standards et les plaques de prototypage.
- Intégrité du signal : Que ce soit en version à contacts Lyre ou Tulipe, la résistance de contact inférieure à 20 mΩ assure une transmission de données sans perte ni interférence.
- Résistance thermique : Le corps en isolant thermoplastique UL94V-0 supporte des plages de température allant de -55°C à +105°C, garantissant une stabilité même dans des environnements chauds.
- Protection mécanique : La force d'insertion modérée (LIF) préserve l'intégrité des pattes fragiles de vos composants DIP, évitant les torsions accidentelles.
Applications et avantages pour vos projets électroniques
- Prototypage évolutif : Testez différentes versions de programmes sur vos puces (comme sur une carte Arduino Uno DIY) en interchangeant simplement le composant sur son socle.
- Maintenance simplifiée : En cas de défaillance d'un composant actif, le remplacement se fait instantanément sans outillage lourd, idéal pour le dépannage rapide.
- Sécurité d'assemblage : Éliminez totalement le risque de choc thermique sur la puce semi-conductrice, puisque seul le support vide est soumis à la soudure.
- Polyvalence : Compatible avec une large gamme de composants logiques, mémoires et microcontrôleurs au format Dual In-line Package.
Fiche Technique Détaillée : Support CI 28 Broches
| Caractéristique | Spécification |
|---|---|
| Nombre de contacts | 28 broches (2 x 14) |
| Pas (Pitch) | 2,54 mm (Standard 0,1") |
| Largeur (Row Spacing) | Version Étroite : 7,62 mm (300 mil) Version Large : 15,24 mm (600 mil) |
| Courant Nominal | 1 A à 3 A par contact |
| Tension Nominale | Jusqu'à 150 V AC/DC |
| Type de Montage | Traversant (THT) pour PCB |
| Matériau Isolant | PBT ou Nylon renforcé fibre de verre |
| Résistance de contact | < 20 mΩ |
Commander votre Support DIP-28 au Maroc
Optimisez vos conceptions électroniques dès aujourd'hui. Commandez votre Support de Circuit Intégré 28 broches DIP-28 et profitez d'un matériel de qualité professionnelle pour vos ateliers. Nous assurons une livraison rapide partout au Maroc et garantissons un prix compétitif pour ce composant essentiel. Stock disponible immédiatement pour une expédition prioritaire.
Questions Fréquentes sur l'utilisation des Supports DIP-28
- Q : Quelle est la différence entre le format "étroit" et "large" pour ce support ?
- R : Le format étroit (7,62 mm / 300 mil) est le standard pour les microcontrôleurs modernes comme l'ATmega328P. Le format large (15,24 mm) est utilisé pour des composants plus anciens ou spécifiques comme certaines mémoires EPROM. Vérifiez toujours l'entraxe sur votre PCB.
- Q : Faut-il choisir des contacts "tulipe" ou "lyre" ?
- R : Les contacts tulipes (usinés) offrent une robustesse et une fiabilité supérieures, idéales pour les projets finaux. Les contacts lyres (lames plates) sont plus économiques et parfaits pour le prototypage rapide avec moins de friction à l'insertion.
- Q : Comment ne pas se tromper de sens au montage ?
- R : Repérez l'encoche en forme de demi-lune ou de "U" sur le support. Elle doit s'aligner avec le marquage de votre circuit imprimé et l'encoche du composant, indiquant la position de la broche n°1.
- Q : Est-il possible de souder le support avec la puce déjà insérée ?
- R : Non, c'est fortement déconseillé ! L'intérêt principal du support est d'éviter cela. Soudez le support vide, laissez refroidir, puis insérez votre circuit intégré pour garantir sa sécurité.
