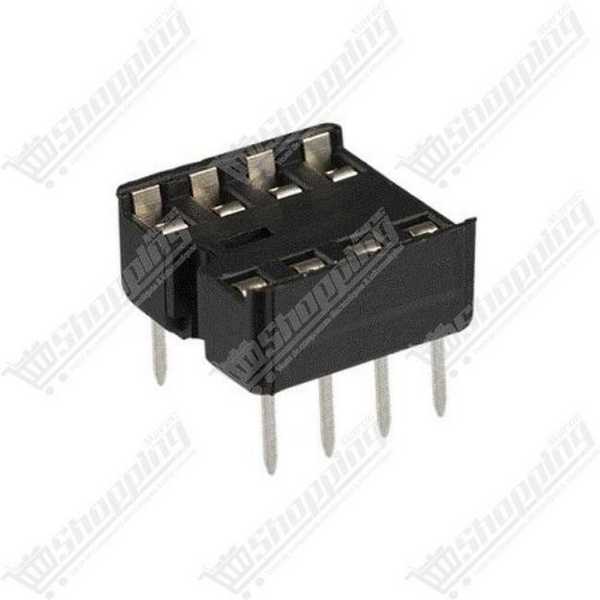

Support pour circuit intégré 8 broches DIP-8
Support fiable pour circuits intégrés 8 broches, idéal pour protéger vos composants et faciliter la maintenance.
- Format : DIP-8 (8 broches)
- Pas standard : 2,54 mm
- Isolation : Thermoplastique PBT
- Montage : Traversant (THT)
- Courant nominal : 1 A
Sécurisez vos montages avec le Support CI 8 broches DIP-8
Vous avez déjà grillé un amplificateur opérationnel précieux ou un timer NE555 à cause de la chaleur excessive de votre fer à souder ? Ne prenez plus ce risque inutile. Le Support CI 8 broches DIP-8 est l'assurance-vie de vos composants électroniques sensibles. Conçu pour s'intercaler entre votre circuit imprimé (PCB) et la puce, ce connecteur permet d'insérer et de retirer vos circuits intégrés sans jamais toucher à la soudure une fois le support installé. C'est la solution idéale pour le prototypage rapide, le dépannage aisé et la protection thermique absolue de vos projets.
Performance technique et fiabilité du connecteur DIP-8
- Standard Universel : Conçu avec un pas standard de 2,54 mm (0,1 pouce), il s'adapte parfaitement aux breadboards et PCBs classiques.
- Isolation Robuste : Fabriqué en Thermoplastique PBT noir renforcé de fibre de verre (UL94V-0), garantissant une résistance d'isolement supérieure à 1000 MΩ.
- Capacité de Courant : Supporte un courant nominal de 1 A par contact, idéal pour la logique et le traitement de signal.
- Endurance Thermique : Fonctionne sans faiblir sur une plage étendue de -55 °C à +105 °C, assurant la stabilité de vos montages en conditions difficiles.
- Protection Mécanique : Doté d'une encoche de détrompage pour éviter les inversions de polarité fatales lors de l'insertion du circuit intégré.
Pourquoi intégrer ce Support IC dans vos projets électroniques ?
- Maintenance Instantanée : Un microcontrôleur ATtiny grillé ? Remplacez-le en quelques secondes sans dessouder ni endommager les pistes du PCB.
- Protection Thermique Maximale : Élimine le risque de destruction des jonctions semi-conductrices par la chaleur lors de l'assemblage initial.
- Prototypage Agile : Testez différents amplis-op ou puces logiques sur le même circuit pour comparer les performances sans refaire la carte.
- Sécurité des tests : Permet de programmer vos microcontrôleurs sur un programmateur externe avant de les insérer simplement sur la carte finale.
Fiche Technique Détaillée : Support CI 8 broches
| Caractéristique | Spécification |
|---|---|
| Type de produit | Support pour Circuit Intégré (Socket) |
| Format du boîtier | DIP-8 (Dual In-line Package) |
| Nombre de broches | 8 contacts (2 rangées de 4) |
| Pas (Pitch) | 2,54 mm |
| Écartement des rangées | 7,62 mm (0,3 pouce) |
| Tension nominale | Jusqu'à 125 V AC/DC |
| Résistance de contact | Inférieure à 20 mΩ |
| Matériau Isolant | Thermoplastique PBT (UL94V-0) |
| Montage | Traversant (THT) |
| Dimensions (L x l) | 10,16 mm x 10,16 mm |
Commander votre Support CI 8 broches au Maroc
Optimisez la durabilité de vos cartes électroniques dès aujourd'hui. Nous proposons ce Support DIP-8 à un prix compétitif avec une disponibilité immédiate en stock. Profitez d'une livraison rapide partout au Maroc pour ne jamais ralentir vos projets de développement ou de réparation.
Questions Fréquentes sur l'utilisation des Supports de Circuit Intégré
Q1 : Quelle est la différence entre un support « lyre » et un support « tulipe » ?
Les supports lyre sont économiques avec des contacts à ressorts plats. Les supports tulipe, de qualité supérieure, utilisent des contacts cylindriques fraisés (souvent plaqués or) pour une meilleure durabilité, un contact électrique optimal et une résistance accrue aux vibrations.
Q2 : Comment s'assurer que le circuit intégré est inséré dans le bon sens sur le support ?
Les supports DIP-8 possèdent une encoche en forme de demi-lune sur l'une des extrémités. Alignez impérativement le repère (encoche ou point) du circuit intégré avec cette encoche pour respecter l'ordre des broches (la broche 1 est généralement en haut à gauche).
Q3 : Faut-il toujours utiliser un support ou souder directement ?
Le support est recommandé pour protéger les composants sensibles à la chaleur et faciliter le remplacement. Cependant, pour les applications à très haute fréquence, la soudure directe est préférable afin de réduire les inductances parasites.
Q4 : Que faire si les pattes du circuit intégré neuf sont trop larges pour le support ?
Les pattes des circuits neufs sont souvent légèrement évasées. Redressez-les délicatement en pressant le côté du composant contre une surface plane (comme une table) pour les rendre parallèles avant l'insertion.
Q5 : Peut-on utiliser ce support pour des composants CMS (SMD) ?
Pas directement. Vous devez utiliser un adaptateur PCB « SOIC-8 vers DIP-8 ». Une fois le composant CMS soudé sur l'adaptateur, celui-ci s'insère parfaitement dans ce support standard.
