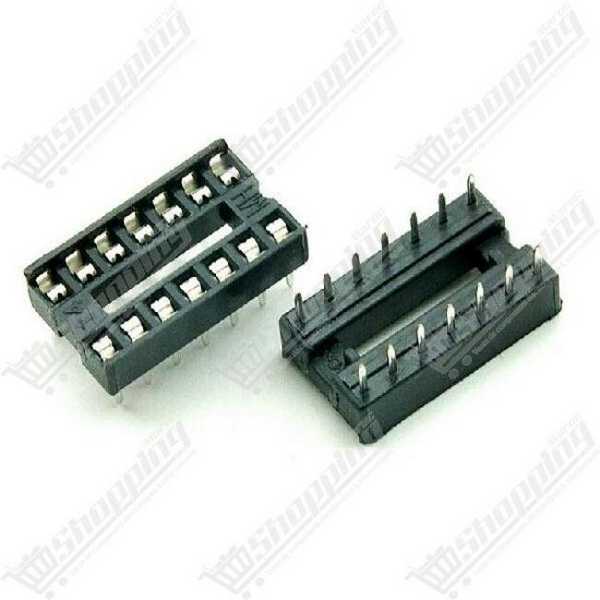

Support de circuit intégré (CI) 14 broches DIP-14
Support de circuit intégré 14 broches DIP-14 robuste pour protéger vos composants contre la chaleur lors du montage.
- Format standard DIP-14 (2 rangées)
- Pas de 2,54 mm universel
- Largeur entraxe 7,62 mm
- Contacts fiables et durables
- Installation traversante simple
Protégez vos Composants avec le Support CI 14 Broches DIP-14
Évitez les risques de surchauffe lors de la soudure de vos composants sensibles. Ce support pour circuit intégré 14 broches est l'intermédiaire indispensable entre votre PCB et votre puce électronique. Conçu pour le prototypage et la réparation au Maroc, il permet d'insérer et de retirer facilement vos circuits intégrés (comme les amplis op ou microcontrôleurs) sans endommager les pistes. C'est la solution idéale pour tester des composants ou remplacer des puces défectueuses en quelques secondes.
Caractéristiques Techniques du Socket DIL-14
- Dimensions Standards : Pas de 2,54 mm (0.1 pouce) et entraxe de 7,62 mm, compatible avec la majorité des plaques d'essai et circuits imprimés.
- Contacts Fiables : Résistance de contact inférieure à 20 mΩ pour assurer une intégrité parfaite du signal électrique.
- Robustesse Thermique : Corps en thermoplaste noir UL 94 V-0 auto-extinguible, supportant des températures de -40 °C à +105 °C.
- Facilité d'Utilisation : Force d'insertion optimisée (~400 gf) pour un maintien solide tout en permettant une extraction sans effort excessif.
- Isolation Sécurisée : Résistance d'isolement supérieure à 1 000 MΩ pour éviter tout court-circuit entre les broches.
Avantages pour vos montages électroniques
- Sécurité des composants : Élimine le stress thermique de la soudure directe sur la puce.
- Maintenance aisée : Remplacement rapide des ICs sans dessoudage fastidieux.
- Détrompeur intégré : Encoche moulée indiquant clairement le sens de montage et la broche n°1.
- Polyvalence : Convient aux contacts de type Lyre (économique) ou Tulipe (haute précision).
Fiche Technique : Support DIP-14
| Caractéristique | Spécification |
|---|---|
| Type de Boîtier | DIP-14 / DIL-14 |
| Nombre de Broches | 14 contacts (2 rangées de 7) |
| Pas (Pitch) | 2,54 mm |
| Largeur (Entraxe) | 7,62 mm (0.3") |
| Courant Nominal | 1A (Standard) à 3A |
| Tension Nominale | Jusqu'à 300 V AC |
| Matériau Isolant | Thermoplaste PBT/Nylon (Noir) |
| Rigidité Diélectrique | 1 000 V AC / 1 minute |
| Diamètre perçage PCB | ~0,6 mm à 0,9 mm |
Acheter votre Support DIL-14 au Maroc
Sécurisez vos projets dès maintenant. Ce support CI 14 broches est disponible en stock avec une livraison rapide partout au Maroc. Que vous soyez étudiant, hobbyiste ou professionnel, c'est l'élément essentiel pour des circuits durables et modulables.
FAQ : Utilisation des Supports CI
Comment insérer correctement un CI dans ce support ?
Assurez-vous que les broches du circuit intégré sont bien droites. Alignez l'encoche du CI avec l'encoche du support. Appuyez fermement et uniformément pour insérer les broches sans les plier.
Ce support est-il compatible avec les Breadboards ?
Oui, le pas de 2,54 mm et l'entraxe de 7,62 mm correspondent exactement aux standards des plaques d'essai (breadboards) et des PCBs pré-percés.
Quelle est la différence entre contact Lyre et Tulipe ?
Les contacts Lyre sont plats et font contact sur deux faces de la broche (standard économique). Les contacts Tulipe sont ronds et usinés, offrant 4 points de contact pour une fiabilité maximale (souvent utilisés pour des applications industrielles).
